带限位回转功能的伺服转向轮组结构

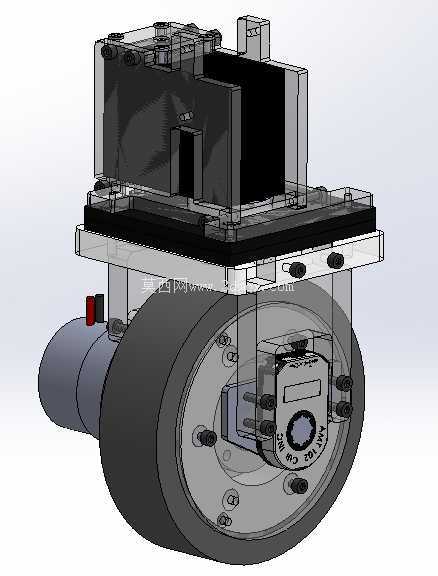

　　该轮组结构属于移动机器人底盘的核心执行部件，主要应用于小型竞技机器人、室内巡检AGV、轻型服务机器人的行走转向场景，区别于传统差速转向的轮系布局，这套结构将行走驱动与转向回转功能集成在单轮模块上，可实现更小的转弯半径，甚至支持原地转向动作，适配对底盘空间占用要求严苛的小型移动设备。从实际功能来看，轮组分为上下两个功能层，下层集成行走驱动单元与轮体，负责提供行走方向的动力输出，上层为转向承载基座，内置回转限位结构与伺服安装位，通过伺服输出的扭矩带动下层整个行走轮组绕竖直轴线回转，实现轮体朝向的调整，限位结构可将回转角度约束在合理区间内，避免转向过度导致内部走线缠绕、结构硬碰撞的问题，相比无限位的全向回转结构，这种设计无需额外配置导电滑环，能大幅降低结构复杂度与硬件成本，同时提升走线可靠性。

　　设计思路上，整体采用模块化集成布局，将行走驱动电机横向布置在轮体侧方，通过直连或减速结构驱动轮轴转动，轮体采用橡胶材质外圈，兼顾地面摩擦力与行走缓冲能力，轮毂处设置多组安装孔位，可适配不同规格的轮体固定需求；上层安装基座采用平板式安装面，四周预留固定孔位，可直接通过螺栓固定在机器人底盘的安装梁上，安装边界清晰，无需额外设计复杂的转接结构。结构的承载部分采用分层式支撑，上下层之间通过回转支撑结构连接，既保证转向时的转动顺滑度，又能承受竖直方向的载荷，避免转向过程中出现卡滞、晃动的问题；转向伺服的安装位设置在上层基座的上方，采用嵌入式安装槽设计，可快速完成伺服的定位与固定，伺服输出轴与下层回转结构的连接位置设置对中标识，装配时可快速校准转向零位，减少后期调试的工作量。

　　从安装尺寸边界来看，轮体直径适配小型机器人的底盘离地间隙要求，整体模块的竖直高度可控制在常规底盘安装空间范围内，横向与纵向的安装孔位间距符合通用小型铝型材底盘的安装孔距标准，可直接替换同规格的从动轮或差速驱动轮，无需对底盘结构做大规模改动。结构细节上，轮体侧方的驱动电机外设置防护壳体，避免行走过程中地面杂物、灰尘进入电机输出端，同时壳体上预留走线槽位，驱动电机与转向伺服的线缆可沿槽位规整排布至底盘内部，避免转向过程中线缆与周边结构发生摩擦剐蹭；回转位置设置机械硬限位块，当转向角度达到设计极限时，限位块会接触阻挡面，阻止结构继续转动，配合伺服的软限位设置，形成双重保护，避免转向超程损坏结构或电气元件。

　　这套结构在刚度设计上做了针对性优化，轮轴支撑位置采用双侧轴承支撑结构，相比单侧悬臂支撑的轮组，可承受更大的径向载荷，避免机器人加减速、转向时轮轴出现形变，提升行走过程的稳定性；上层安装基座的板材厚度经过载荷校核，可承受整机重量带来的压力，不会出现基座变形导致转向卡滞的问题。实际应用中，单组该轮组即可配合从动万向轮实现两轮差速加转向的行走布局，也可多组配合组成全向移动底盘，适配不同的移动需求；转向响应速度可通过伺服参数调整，兼顾转向精度与动作平顺性，适合对行走灵活性有较高要求的移动设备使用。
