CA6140车床杠杆式传动支座结构

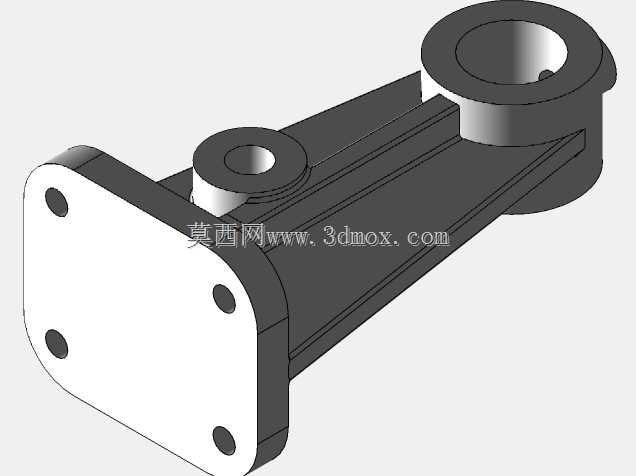

　　该零件属于普通卧式车床进给与操纵机构中的杠杆类传动支座，整体采用长臂式空间布局，用于在机床箱体内部传递摆动力矩，并将操纵端的位移转换为滑移齿轮、拨叉或锁紧机构的动作。零件一端设置矩形安装法兰，法兰端面分布四个安装孔，可通过紧固件贴合在箱体侧壁或支架基准面上；另一端为带大孔的圆筒铰接座，用于穿入转轴或销轴，形成主要回转中心。臂身上部还布置一个较小的同轴凸台孔位，可作为辅助铰接点、定位销孔或联动杆件连接位，使同一构件能够同时承担支承、导向和力传递功能。

　　从结构受力角度看，长臂区域在工作时会承受反复弯曲和扭转载荷，因此模型在臂身两侧采用连续加强壁，将端部圆筒、中部凸台和根部法兰连成封闭刚性框架。法兰根部做圆角过渡，避免机床振动工况下在截面突变处产生应力集中；圆筒外壁与臂身连接处加宽，形成局部厚实承载区，可降低销轴孔受侧向力后的变形。大孔端面保留较高同轴配合面，便于衬套、轴套或销轴装配，也方便后期磨损后进行修配。中部小孔凸台高出臂身平面，能够为联动件提供明确的轴向定位边界，减少装配时杆件与主体表面干涉的风险。

　　建模时需要重点控制三处孔位之间的中心距、孔轴线平行关系以及法兰安装面与主孔轴线的位置精度。法兰端面作为安装基准，应在结构设计中保持足够平面度；四个孔的分布需兼顾螺栓装拆空间和法兰边缘强度，孔位不宜过于靠近外缘。长臂外形并非单纯等截面杆件，而是随受力路径逐渐变化：靠近法兰处截面较厚，以抵抗固定端弯矩；靠近铰接筒处则围绕孔壁形成环形补强，保证回转部位耐磨和刚度。臂身侧面的斜向轮廓既可以减轻铸件质量，也能避开机床内部相邻轴、齿轮和拉杆的运动空间。

　　在实际机床装配中，这类构件通常位于进给箱、溜板箱或操纵机构附近，工作环境空间紧凑，周围存在旋转轴、滑移齿轮和润滑管路。因此外形边界不仅要满足自身强度，还要预留杆件摆动角度、销轴装入方向和扳手操作空间。大孔端的圆弧外轮廓可在摆动过程中减少与邻近壳体的碰撞，法兰端的平直边界则有利于靠紧安装面并形成稳定支撑。若用于铸件生产，主体壁厚应尽量保持均匀，凸台、孔座和长臂交接处需设置合理圆角，以便金属液充填并减少冷却收缩缺陷。

　　该结构的设计思路体现了机床传动件常见的工程取舍：以较少零件数量实现多节点铰接，用一体成型臂身保证位置关系，用法兰和筒座分别承担固定与回转功能。对于三维建模人员而言，绘制时应先建立安装面、主孔轴线和辅助孔轴线的骨架，再围绕载荷路径生成实体；对于设备维护人员，则可通过孔位磨损、法兰贴合面和臂身变形情况判断该操纵传动件是否需要修复或更换。
