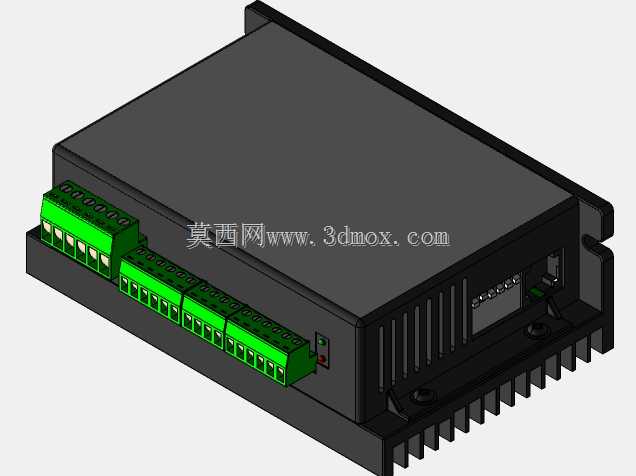

CL86T闭环步进驱动器三维结构设计

　　这款闭环步进驱动器的三维结构，完全围绕工业现场电控柜内的实际安装与使用需求搭建，日常主要适配86规格闭环步进电机，在非标自动化设备、小型数控加工工位、传送带定位模组、点胶贴合类设备里承担核心运动控制职能，负责接收上位机的脉冲方向信号，转化为电机绕组的驱动电流，同时依托编码器反馈实现位置闭环，避免开环步进常见的丢步、过冲问题。从结构设计逻辑来看，外壳采用拉伸铝型材搭配端板的组合形式，侧面一体挤出的散热鳍片直接与内部功率器件的导热面贴合，无需额外加装散热风扇即可满足持续运行的散热需求，适配多粉尘、有油污的工业车间环境，减少风扇进灰带来的维护隐患。接线端全部布置在壳体单侧，采用绿色插拔式接线端子排，强电动力回路、弱电信号回路、

　　编码器反馈回路做了物理分区排布，现场接线时可快速区分端口，避免错接导致的器件烧毁，端子旁预留了指示灯开孔，可直观显示电源、运行、故障状态，设备调试阶段无需外接检测设备就能快速判断运行状态。安装边界上，壳体底部预留了标准的法兰安装孔位，可直接固定在电控柜的标准安装板上，整体外形方正无外凸结构，安装时相邻器件的预留间隙可控制在10mm以内，能充分利用电控柜内的紧凑安装空间，壳体侧面的端板采用螺丝锁紧结构，后期维护拆解时无需拆卸整体安装座，仅需拧下端板螺丝即可完成内部器件的检修更换。建模过程中对端子插拔的操作空间、散热鳍片的通风间隙、安装螺丝的扳手操作空间都做了干涉校验，所有结构圆角、壁厚都遵循铝型材挤出工艺的生产要求，避免出现无法开模的薄壁、锐角结构，内部PCB板的固定柱位置与外壳一体成型，无需额外加装固定支架，减少装配环节的零件数量。
