SOLIDWORKS单滑轮装配结构设计

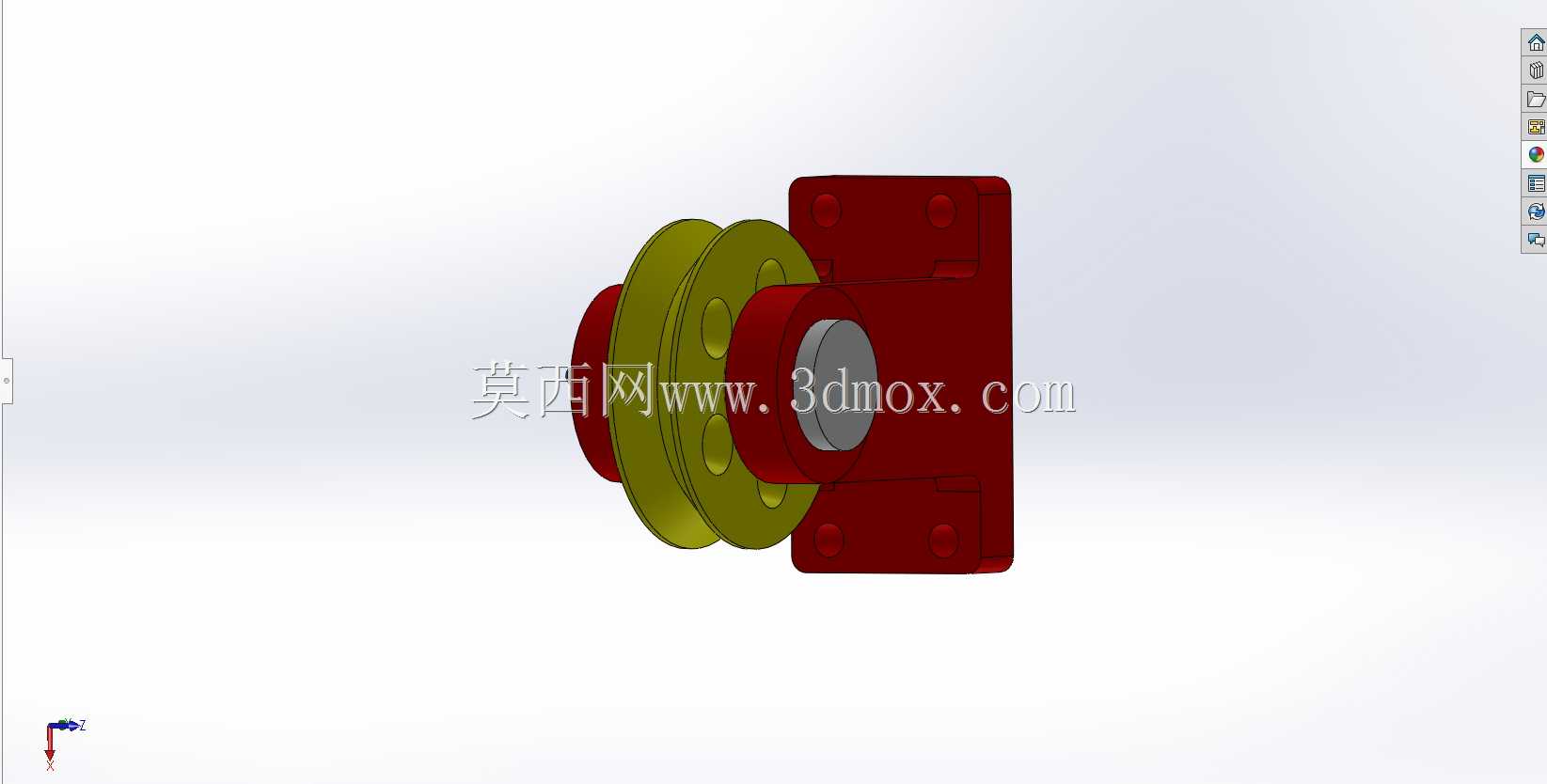

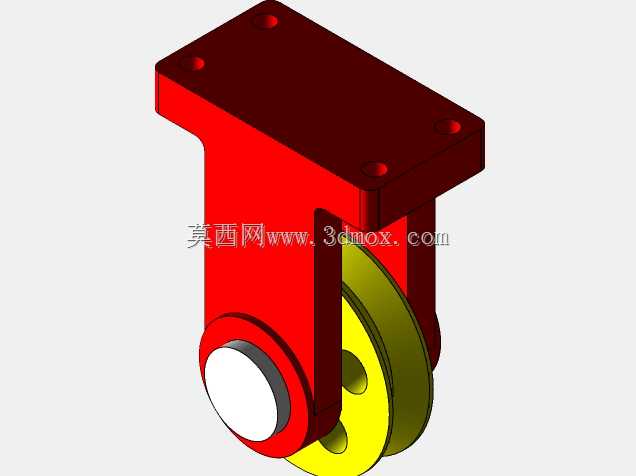

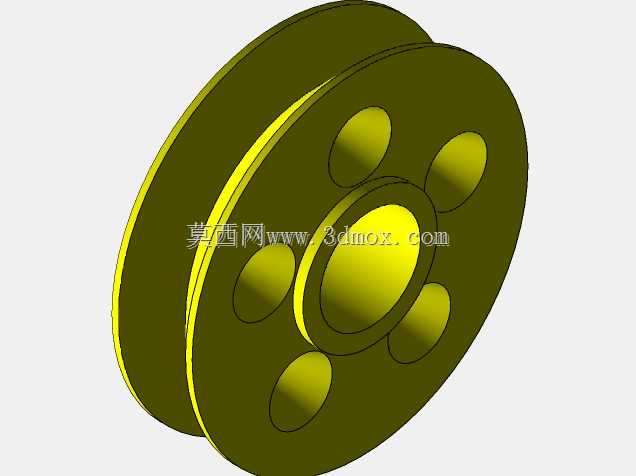

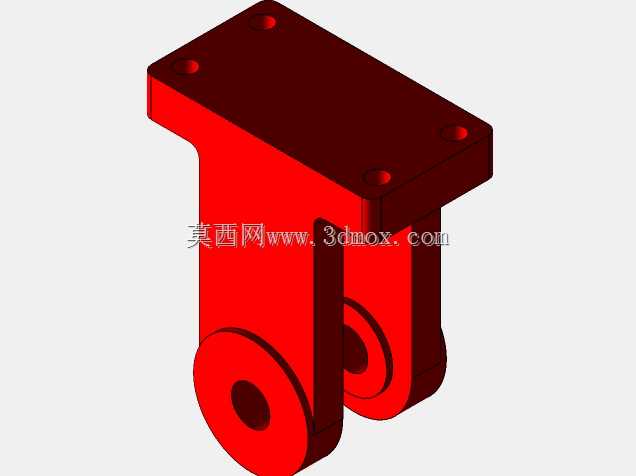

　　这套单滑轮装配结构，在车间物料转运、小型起重导向、生产线缆绳换向等场景中都有广泛应用，属于机械传动系统里的基础导向承载部件。从结构组成来看，整体由安装支座、滑轮主体、中心转轴、限位衬套几个核心部分构成，红色的安装支座为整体承载基体，背部设置有平整的安装贴合面，可通过螺栓紧固在设备机架、墙体预埋件或者移动小车的安装位上，支座的立板上开有同轴的转轴安装孔，孔位加工有同轴度公差要求，保证转轴装配后无偏斜，避免滑轮转动时出现卡滞、偏磨的问题。滑轮主体采用双轮缘槽型结构，轮槽的弧度匹配常用的钢丝绳、尼龙绳外径，轮缘的凸起高度可以防止绳索在受力偏移时从槽内脱出，双轮缘的设计也能在绳索存在小角度偏摆时，依然保持绳索与轮槽的有效接触，

　　减少绳索的磨损。中心转轴穿装在支座与滑轮的内孔中，滑轮内孔与转轴之间设置有耐磨衬套，衬套可采用铜基合金或者自润滑尼龙材质，既降低转动时的摩擦阻力，也能在长期磨损后单独更换衬套，无需更换整个滑轮或者支座，降低后期维护成本。设计过程中首先要确定额定承载载荷，根据载荷大小核算转轴的直径、支座立板的厚度，避免承载时出现转轴弯曲、支座变形的问题；其次要匹配常用绳索的直径来确定轮槽的尺寸，轮槽的底部圆弧半径要比绳索半径大0.5到1毫米，既保证绳索与轮槽有足够的接触面积，也不会因为槽型过窄夹伤绳索。安装边界方面，支座的安装孔位间距按照通用机架的安装孔距设计，整体装配完成后，滑轮的外圆与支座立板之间预留有足够的转动间隙，不会出现运动干涉，

　　整体厚度方向的尺寸紧凑，可适配安装空间有限的场景。实际使用时，绳索绕在滑轮轮槽内，通过滑轮的转动将滑动摩擦转化为滚动摩擦，大幅降低绳索移动时的阻力，同时可以根据安装位置改变绳索的施力方向，在小型手动葫芦、物料提升架、自动化生产线的张紧机构中都能适配使用。结构上没有冗余的零件，装配逻辑简单，所有配合面的公差都按照常规机械加工精度设置，普通的铣削、车削工艺即可完成所有零件的加工，无需特殊的加工设备，适合小批量加工制作，日常维护时仅需定期在衬套位置加注润滑脂，即可保证长期顺畅转动。
