Adafruit ESP8266 Huzzah物联网开发板结构设计

　　这款ESP8266 Huzzah开发板的三维结构还原，核心围绕嵌入式物联网项目的实际装配需求展开设计，所有结构特征均匹配实物硬件的物理边界，可直接用于智能硬件产品的结构适配、外壳设计以及整机装配干涉校验。从实际应用场景来看，该模块广泛应用于小型物联网终端、智能家居传感节点、工业现场数据采集终端、创客DIY智能设备中，作为核心WiFi通讯与主控单元承担数据传输、外设控制、逻辑运算功能，其结构设计的合理性直接决定了终端产品的装配效率、空间利用率以及长期运行的结构可靠性。

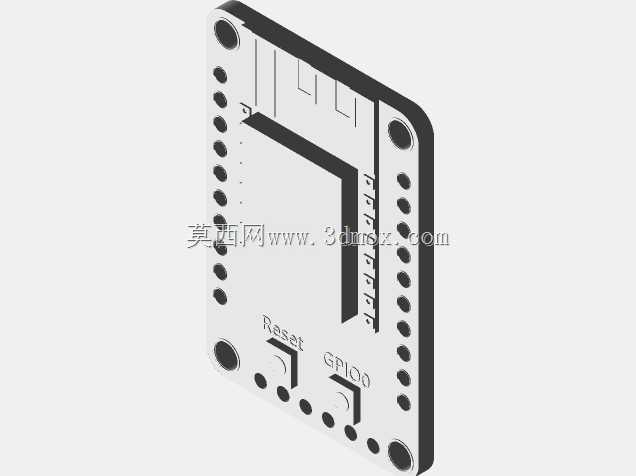

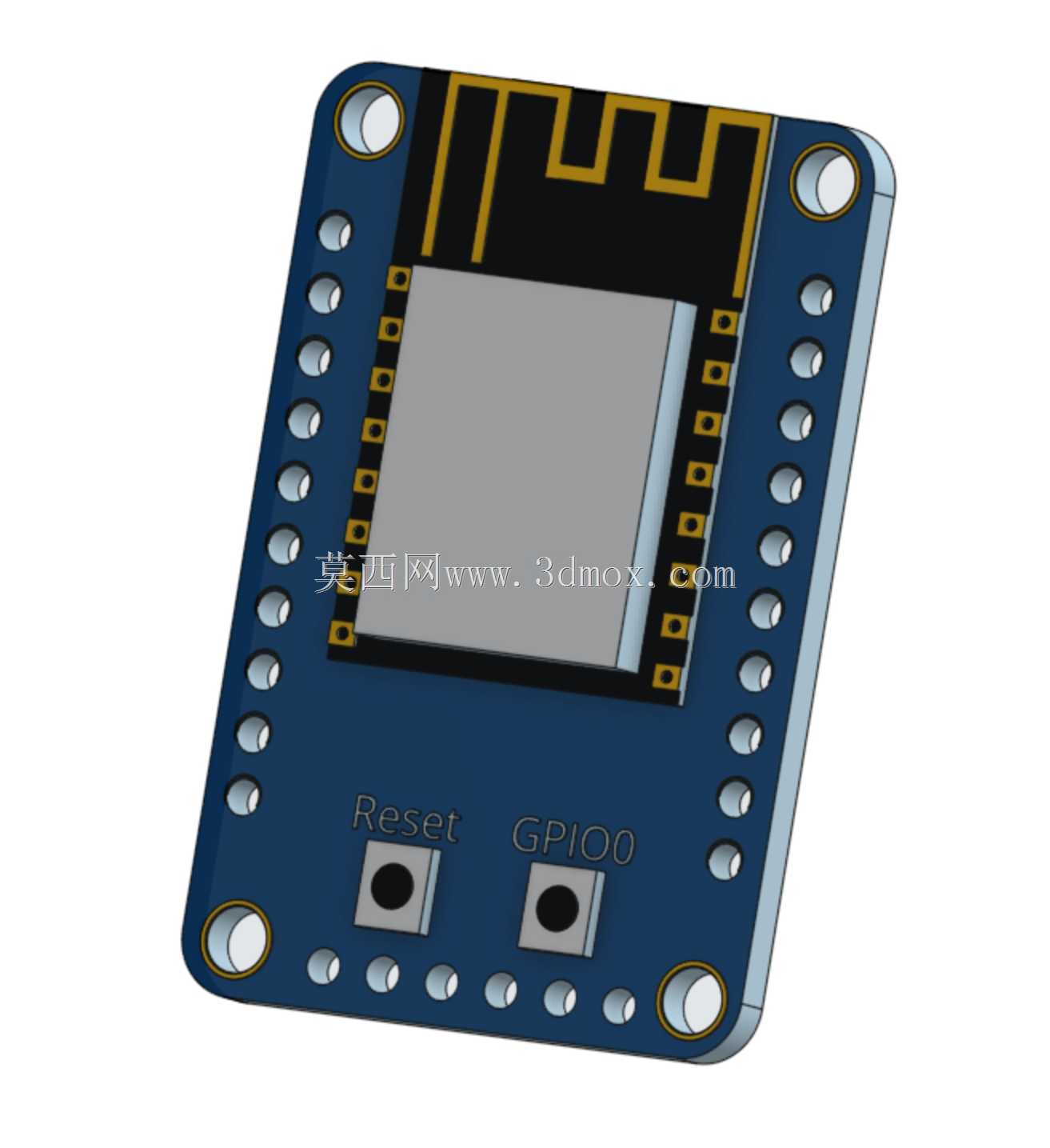

　　在功能特性对应的结构设计上，板载布局完全匹配实物的元件排布：板端四角设置的金属化安装孔，孔径适配M2规格固定螺丝，可直接通过铜柱或螺丝固定在设备壳体内部的安装柱上，安装孔的位置公差控制在0.1mm以内，避免实物装配时出现孔位错位问题。板边两侧的排针焊盘位置严格按照2.54mm标准排针间距设计，排针伸出板面的高度、焊盘周边的避让空间均做了精准还原，设计时预留了排针焊接后的余高空间，避免外壳装配时挤压排针导致虚焊或引脚变形。板载的Reset按键与GPIO0按键，其凸起高度、按键帽的外形尺寸均做了1:1还原，若配套设计设备外壳，可直接在外壳对应位置开设按键开孔，无需额外调整按键位置与按压行程。板端上方的板载PCB天线区域，结构设计时做了净空区标注，提醒结构设计人员在整机布局时避免在天线净空区域放置金属遮挡件，防止影响WiFi信号的收发强度，这一细节是很多嵌入式硬件结构设计中容易忽略的点，直接关系到设备的通讯稳定性。

　　从安装边界来看，该开发板的整体外形为矩形板状结构，板厚采用常规FR-4板材的1.6mm标准厚度，板身所有元件的最高凸起高度不超过5mm，在做整机内部空间规划时，只需预留6mm以上的板间安装空间即可满足装配需求，不会与周边的电池、传感器、接线端子等元件产生干涉。板身的丝印标识在三维模型中也做了对应还原，包括Reset、GPIO0的功能标识、引脚序号标识，方便结构设计人员在装配时快速识别板端方向，避免装反。设计过程中充分考虑了量产装配的工艺性，所有板边均做了圆角处理，避免锐边在装配时划伤操作人员或损坏周边线材，安装孔周边做了露铜区域的结构避让，防止固定螺丝压接时造成板载线路短路。对于需要将该模块集成到自有产品中的结构工程师而言，这份三维模型可直接导入装配环境，完成模块与外壳、固定结构、周边元件的配合校验，省去手动测绘板件尺寸的步骤，大幅缩短智能硬件产品的结构开发周期，同时避免因手动测绘尺寸偏差导致的装配返工问题。
