三路TRRS迷你插孔测试连接适配座

　　日常做音频类小模块调试、嵌入式音频通路验证的时候，经常会碰到要反复插拔TRRS迷你插头的场景，不管是做耳机麦回路测试、音频信号采集，还是小型音频外设的原型验证，直接在电路板上焊插座反复插拔，很容易把板载焊盘扯掉，而且多通路并行测试的时候，飞线乱接不仅效率低，还容易出现信号串扰、接触不良的问题，这个适配座就是针对这类调试场景做的结构件。

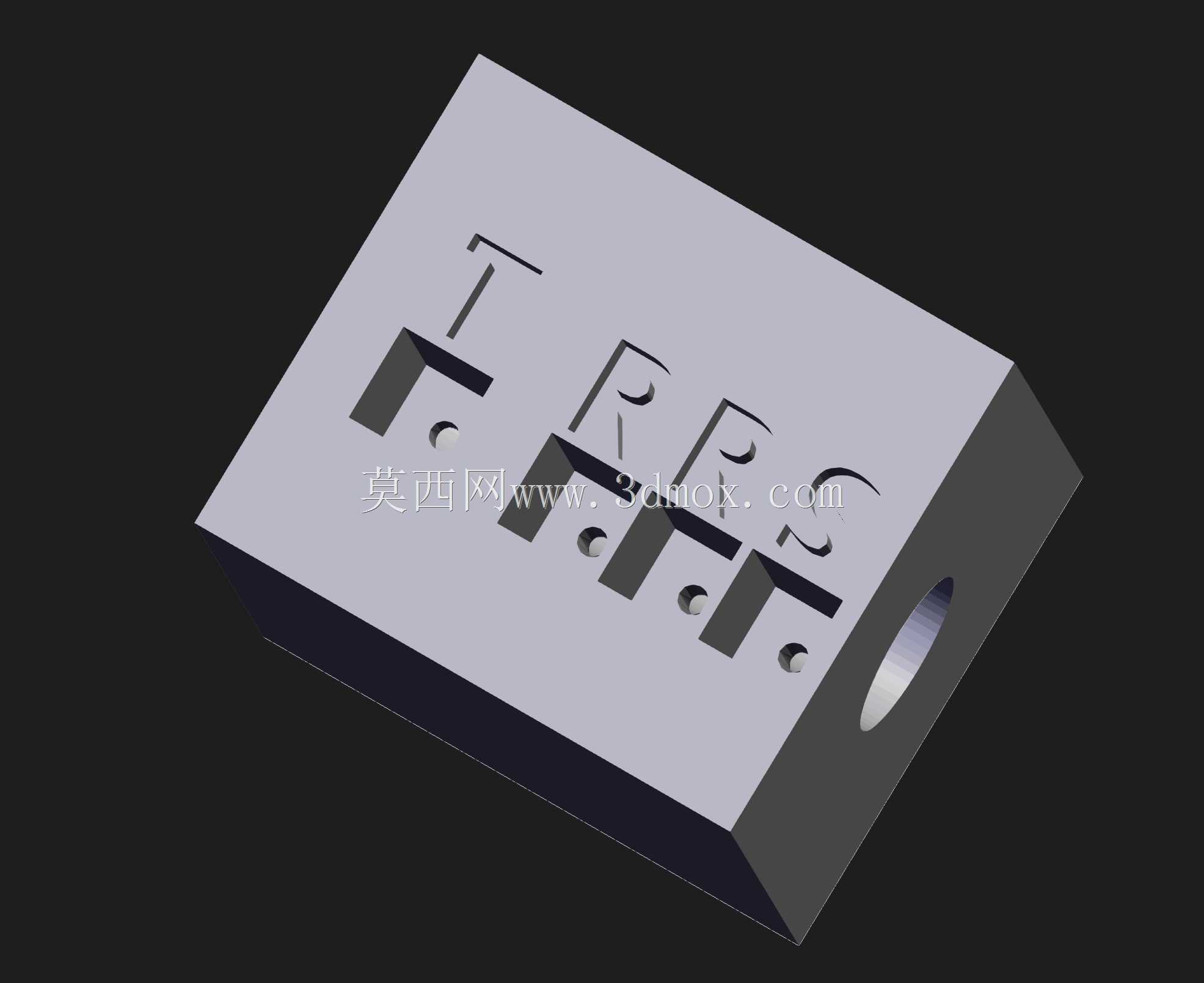

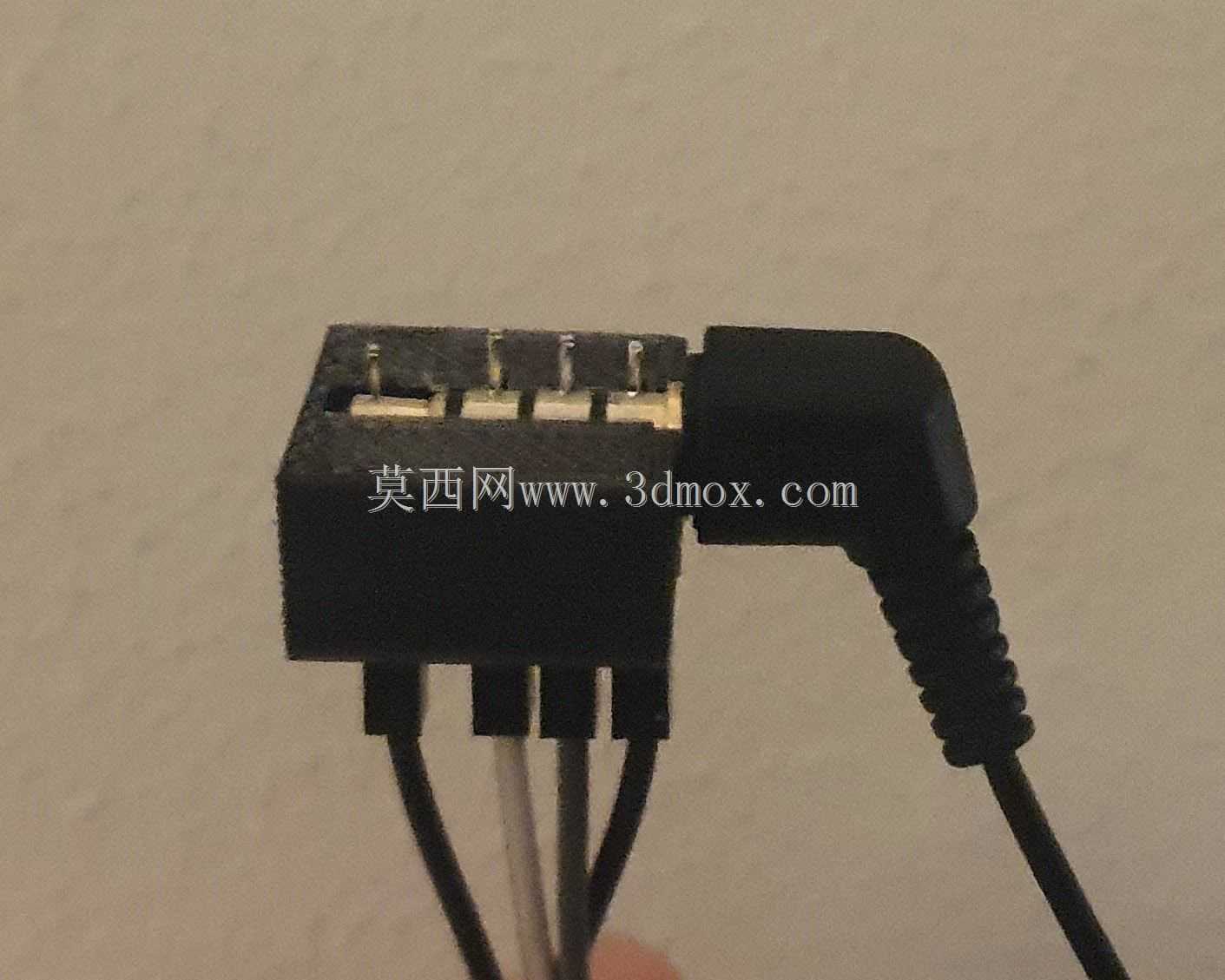

　　从结构设计来看，整体采用方块式的一体化基座设计，基座顶面做了三个并排的TRRS迷你插孔安装位，每个插孔的引脚都预留在基座内部，对应引出标准杜邦线接线位，不需要额外做转接板，直接用常规2.54mm间距的杜邦公头线就能插接线缆，把TRRS端的四段触点分别对应引出到测试端，不管是接示波器测信号波形、接音频分析仪做参数测试，还是接开发板的IO口做通路验证，都不用反复焊接线缆。基座侧面预留了穿线孔，外接的杜邦线可以从侧面规整引出，不会和顶面的插拔操作干涉，也能避免线缆拉扯到插孔的引脚连接部位。

　　设计的时候特意把三个插孔的间距做了冗余处理，相邻插孔之间留出了足够的手指操作空间，插拔单个插头的时候不会碰到旁边已经接好的接头，顶面每个插孔旁边都做了对应的触点标识，分别对应TRRS的四段触点定义，接线的时候不用反复查定义，直接对照标识接线就能避免接错线序。基座的底部做了平整的安装面，可以直接放在工作台面上使用，也可以通过双面胶或者小螺丝固定在测试工装板上，不会因为插拔插头的作用力导致基座移位。

　　从安装边界来看，整体外形是规整的长方体结构，没有外凸的异形结构，占用工作台面的面积极小，就算是在紧凑的测试台架上，也能和其他测试模块并排布置，不会和周边的接线端子、调节旋钮产生空间干涉。插孔的安装深度做了精准控制，标准长度的TRRS迷你插头插入后，插头根部和基座顶面齐平，不会出现插头插不到位导致的接触不良，也不会因为插孔深度过深导致插头插到底后顶到基座内部的接线部位。

　　实际使用的时候，不管是实验室做音频电路原型验证，还是小批量试产阶段做成品耳机、音频转接线的通路测试，这个适配座都能作为中间转接部件，把反复插拔的受力全部集中在适配座的插孔上，就算插孔因为长期插拔出现接触不良，直接更换适配座就行，不会损伤测试设备或者待测试产品板上的焊盘，能大幅降低调试过程中的硬件损耗。接线端采用通用杜邦线接口，不需要定制专用连接线，实验室常备的公对公、公对母杜邦线都能直接使用，不用额外准备特殊规格的转接线，调试的时候随拿随用，不用提前做线缆准备。

　　结构材质方面，采用硬质绝缘材质做基座主体，既能保证插孔安装的定位精度，也能避免相邻接线引脚之间出现短路问题，基座的边角都做了小倒角处理，日常拿取的时候不会划手，放在工作台面上也不会刮伤台面的防静电垫。内部的插孔固定位做了卡槽结构，插孔装入后不会因为反复插拔出现松动移位，每个引脚对应的接线槽都做了分隔，就算杜邦线的金属端稍微外露，也不会和相邻的引脚碰到一起，能有效避免接线短路导致的测试故障。

　　在多通路并行测试场景下，三个独立的TRRS插孔可以同时接三路待测试的音频通路，不用反复更换插头就能完成三路信号的切换测试，比如做三声道音频模块测试的时候，三个声道可以同时接在适配座上，分别引出接线到测试设备，一次性就能完成所有通路的参数测试，不用反复插拔更换测试线，能有效提升调试效率。对于经常做小型音频外设开发、TRRS接口产品测试的工程师来说，这种一体化的转接适配座，比零散的飞线转接、单插座临时焊接的工装要稳定得多，也能让测试台面的接线更规整，减少因为接线杂乱导致的误碰、断线问题。
