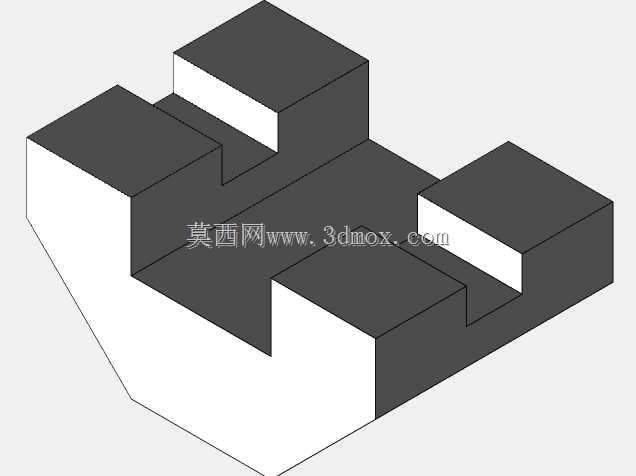

阶梯式组合凸台实体结构设计

　　这类阶梯式组合凸台结构，在工装夹具定位、机床附件安装、非标设备支撑工位中有着非常广泛的应用，不同于规则的等厚垫块，错落的阶梯高度可以同时适配不同安装面的高度差需求，在多工位装配场景下，无需额外叠加调整垫片就能完成不同高度基准的快速定位，能有效减少装配时的配做工序，提升现场装调效率。从结构设计逻辑来看，该构件采用整体式实体布局，没有拼接焊缝或者连接结构，所有凸台与底座为一体化成型结构，这种设计首先保证了整体刚性，在承受垂直方向压载或者侧向剪切力的时候，不会出现分体结构常见的连接松动、错位问题，适合用在需要长期承受交变载荷的工位上。设计过程中首先要确认的是安装边界尺寸，底座的长宽尺寸需要匹配安装工位的T型槽间距或者安装孔位分布，

　　避免出现结构干涉，各个凸台的高度差需要严格对应配套工件的定位基准面高度差，凸台的侧面垂直度、顶面平面度都需要满足形位公差要求，保证定位时的接触面积足够，不会出现点接触导致的压痕或者定位偏差。实际应用中，这类结构常作为机床加工的辅助定位块，在CA6140这类普通车床的工装改造中，可以用来支撑异形轴类、盘类零件的辅助基准面，加工时不需要专门制作复杂的专用夹具，通过不同高度的凸台贴合工件的不同加工基准，配合压板就能完成快速装夹，尤其适合小批量多品种的加工场景，能大幅缩短工装准备周期。结构的棱边位置都做了等尺寸的倒角处理，一方面是避免装配时锐边划伤操作人员或者工件表面，另一方面也能消除热处理或者加工过程中产生的应力集中，

　　提升构件的长期使用寿命。各个凸台的排布位置经过受力校核，承载时的重心落在底座支撑范围内，不会出现偏载倾覆的问题，相邻凸台之间的凹槽宽度预留了足够的操作空间，方便压板、螺栓的安装拆卸，也能容纳加工过程中掉落的切屑，避免切屑堆积在定位面上影响装夹精度。整个实体结构没有复杂的曲面或者薄壁特征，加工工艺性好，普通的铣削设备就能完成全部加工工序，不需要特殊的刀具或者工装，制造成本可控，后期维护也非常方便，使用过程中如果出现定位面磨损，只需要重新铣削顶面就能恢复精度，不需要整体更换构件。
