双柄铰接式连接固定件结构设计

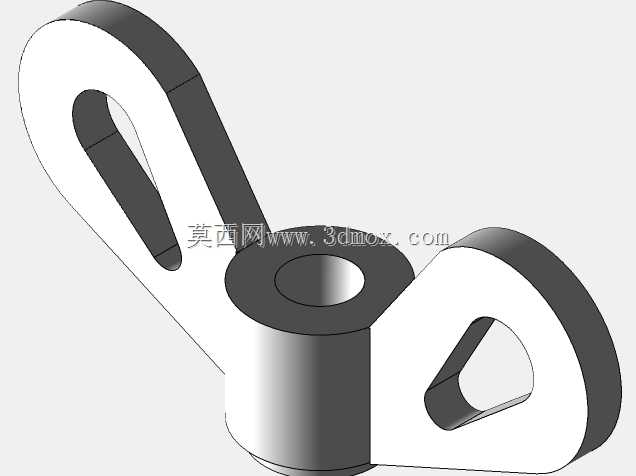

　　这类双柄带筒身的铰接连接件，在轻工机械、小型工装夹具、民用五金结构里应用十分广泛，日常接触到的折叠支架、快夹结构、小型连杆传动组里都能看到同结构逻辑的零件。零件核心功能是作为铰接节点，同时通过两个分叉柄部传递两个方向的拉压载荷，中间的筒身是铰接副的安装位，用来穿装铰接销轴，实现两个相连构件之间的定轴转动。从结构设计逻辑来看，中间筒身的内孔是核心装配基准，设计时首先要确定铰接销轴的配合公差，一般选用间隙配合保证转动灵活性，筒身的壁厚需要根据传递的额定载荷核算，避免受径向挤压力时出现筒壁变形开裂。两个分叉柄部的外形做了圆弧过渡处理，没有尖锐棱角，一方面是避免应力集中，在柄部承受反复交变载荷时减少断裂风险，

　　另一方面也能避免安装使用过程中剐蹭操作人员或相邻构件。两个柄部上的镂空槽并非减重设计那么简单，槽的轮廓是根据柄部的应力流走向设计的，在保证柄部抗弯、抗扭截面模量满足载荷要求的前提下，去除非受力区域的材料，既可以降低零件自重，也能减少加工过程中的材料去除量，适合批量冲压或机加工生产。从安装边界来看，中间筒身的轴向长度决定了铰接节点的总宽度，设计时需要匹配两侧安装耳板的间距，预留0.1-0.2mm的轴向间隙，避免装配后出现卡滞；两个柄部的张开角度是固定的，对应所连接构件的初始工作位置，柄部末端的连接孔位需要和对应构件的安装孔同轴度控制在0.05mm以内，保证装配后连杆传动没有额外的附加载荷。实际建模过程中，

　　需要重点处理柄部和筒身衔接处的圆角过渡，这个位置是应力集中高发区，圆角半径不能小于壁厚的1/5，否则受冲击载荷时很容易从衔接位置断裂。另外筒身两端的孔口需要做倒角处理，方便销轴穿装，也能去除孔口的毛刺飞边，避免装配时割伤操作人员或者刮伤销轴表面影响配合精度。这类零件如果用于经常开合的铰接位置，还可以在筒身内壁设计油槽，储存润滑脂，减少铰接转动时的磨损，延长零件的使用寿命。不同使用场景下对零件的材质要求也有区别，普通民用场景可以用普通碳素钢做表面发黑处理，有防腐要求的场景可以用不锈钢材质，载荷较小的场景也可以用工程塑料注塑成型，降低生产成本。
