机床用异形铰接连接支架结构设计

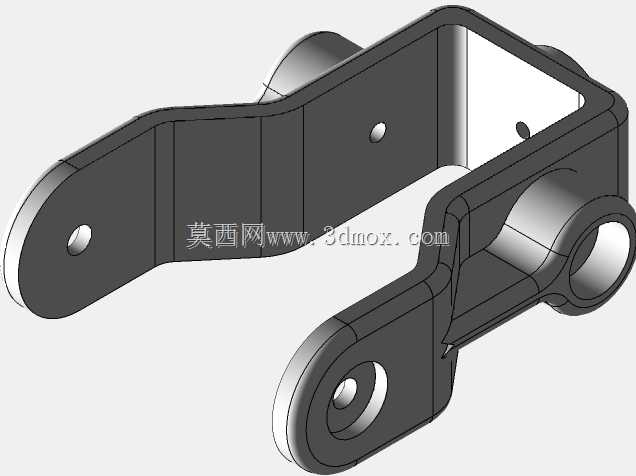

　　该铰接支架属于机床传动链路中的核心受力连接件，主要应用在普通卧式车床进给机构的操纵联动单元中，承担动力传递、行程限位、多部件铰接定位的核心作用，在设备运行过程中需要持续承受往复摆动带来的交变载荷，同时要保证铰接点位的同轴度误差控制在极小范围内，避免传动卡滞或行程偏差影响加工精度。从结构设计逻辑来看，该构件采用一体化弯折成型的框式主体结构，相比传统拼接式支架减少了焊缝带来的应力集中问题，整体刚性更优，能在长期交变载荷下避免结构形变。主体延伸出的三个带孔铰接臂分别对应不同的连接点位：长臂端的通孔用于连接操纵拉杆，传递手动或伺服驱动的直线位移；下方带凸台的铰接孔是整个支架的旋转支点，孔位做了加厚凸台处理，提升铰接面的耐磨性能，

　　避免长期转动磨损导致孔位失圆；侧方的短臂孔位用于连接复位弹簧与行程挡块，实现操纵动作后的自动回位与硬限位功能。中间的框式镂空结构并非单纯减重设计，一方面可以给内部穿过的线缆、润滑管路预留排布空间，避免支架摆动过程中与管线发生剐蹭，另一方面镂空结构可以平衡构件各部位的壁厚，减少加工过程中的热处理形变，保证各安装孔位的位置精度。从安装边界来看，该支架的旋转支点孔位与安装基座的销轴采用间隙配合，配合公差控制在H7/h6区间，保证转动顺滑无旷量；长臂端的拉杆连接孔位预留了调节余量，可以适配不同行程需求的操纵机构安装；所有铰接孔的端面都做了锪平处理，保证安装时连接件的端面贴合度，避免锁紧后出现附加应力导致支架偏转。

　　设计过程中对各臂的受力截面做了针对性优化，长臂的受力截面采用渐变厚度设计，从支点到拉杆连接端厚度逐步递减，在保证整体抗弯强度的前提下尽可能降低构件自重，减少摆动过程中的惯性力，提升操纵手感的平顺性。侧方的框体边缘做了圆角过渡处理，避免应力集中在弯折角位置出现疲劳断裂，同时也能避免安装维护过程中锐边划伤操作人员。该构件的安装空间适配CA6140系列车床的进给箱外侧安装位，不需要对原有设备的安装基座做任何改造即可直接替换原有损坏的支架，各连接点位的尺寸与原厂配件完全匹配，安装时只需要将支点销轴穿入基座孔位，依次连接拉杆、复位弹簧与行程挡块即可完成装配，日常维护只需要定期在铰接孔位加注润滑脂，即可保证长期无故障运行。
