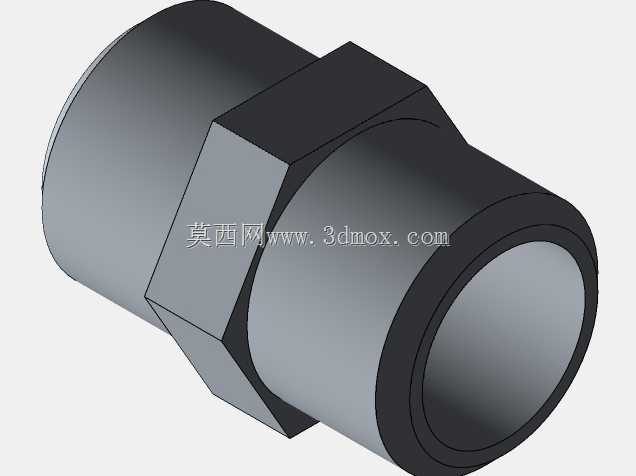

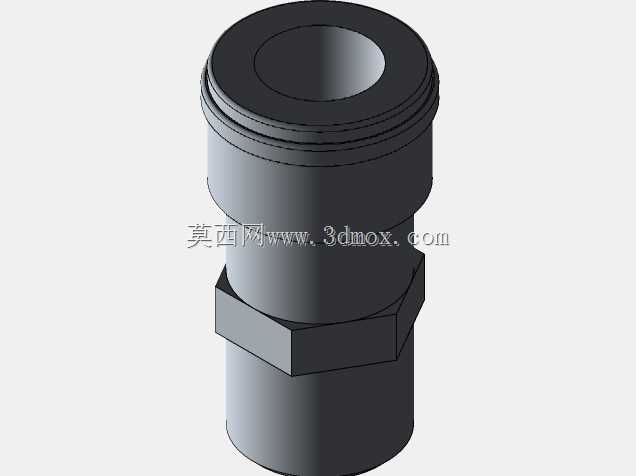

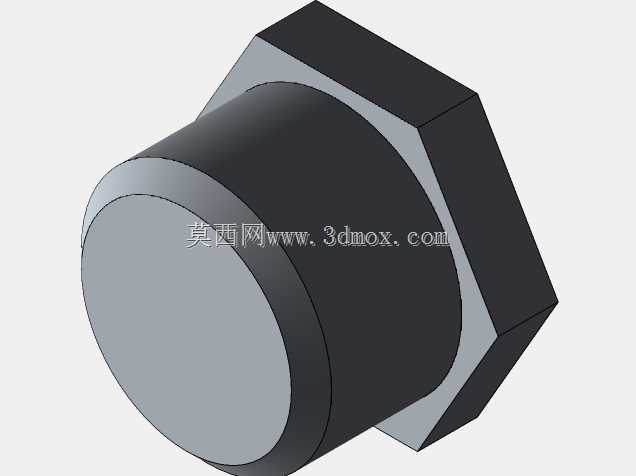

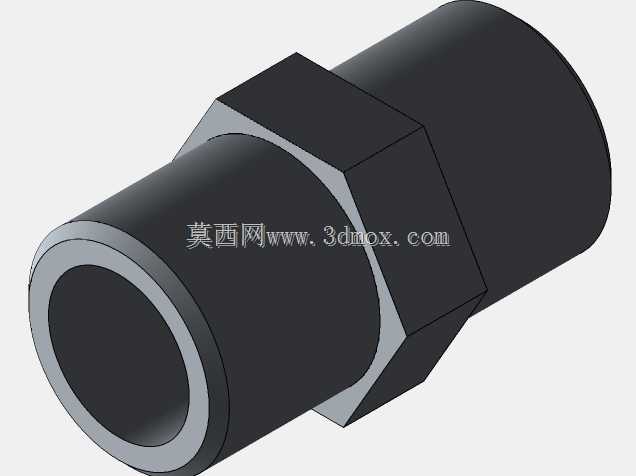

CA6140机床输送系统用六角过渡接头结构

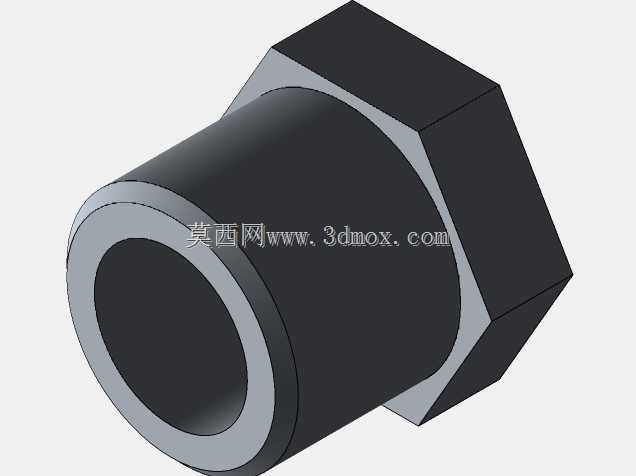

　　该零件为CA6140机床输送系统中配套的管路过渡连接件，主要应用在机床切削液输送回路、润滑油输送支路的管路衔接位置，解决不同通径管路对接时的同轴度偏差补偿、管路拆装便利性提升的实际工程问题。在机床实际运行场景中，切削液输送管路需要频繁拆装清理滤网、更换磨损的管路密封件，这类带六角夹持位的过渡接头，能够让运维人员使用标准开口扳手直接施加扭矩，无需在相邻管路上额外预留扳手操作空间，大幅压缩管路排布的占用空间，适配机床内部紧凑的安装腔体。从设计思路来看，零件整体采用同轴回转体加中间六角夹持段的结构，两端外圆分别适配不同通径的管路接口，中间六角段的对边尺寸严格遵循标准紧固件的扳手空间规范，既保证夹持时不会出现打滑崩边的问题，

　　也避免六角尺寸过大造成相邻部件的运动干涉。两端的内孔做了同轴度公差约束，保证流体通过时不会因为通径错位产生紊流，降低输送过程中的压力损失，尤其是在切削液大流量输送的工况下，平滑的内孔过渡能够减少杂质在接头位置的沉积，降低管路堵塞的概率。外形尺寸方面，接头整体轴向长度控制在适配CA6140机床原有管路安装间隙的范围内，两端接口的外圆粗糙度满足管路密封件的压缩要求，安装时无需额外加工适配垫片，直接配合标准O型圈即可实现端面密封，中间六角段的轴向宽度经过受力校核，能够承受管路拆装时的最大扭矩而不发生塑性变形。在实际选型应用中，这类接头可以直接替换CA6140机床原有输送管路中老化、滑丝的同规格接头，安装时只需将两端分别对接对应管路，

　　用扳手夹持中间六角段拧至规定扭矩即可，不需要对周边管路进行大范围拆解，能够大幅缩短设备运维的停机时间。零件的壁厚经过耐压校核，能够承受机床润滑系统、切削液系统的常规工作压力，不会在长期脉冲压力作用下出现开裂、渗漏的问题，六角段的棱角做了微小的倒角处理，避免安装过程中划伤操作人员的手部，也防止应力集中造成的零件断裂风险。
