多规格12V输出开关电源结构设计

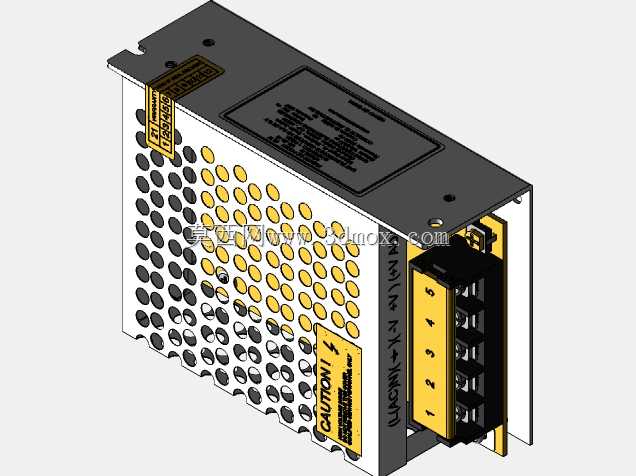

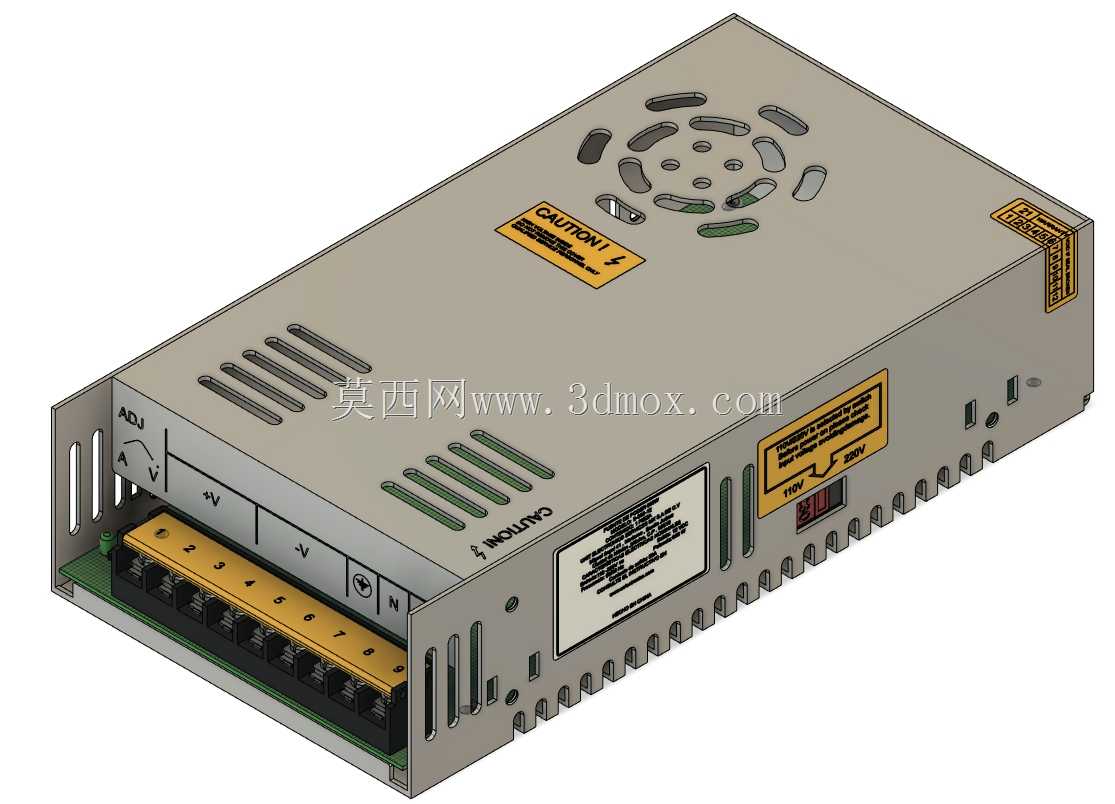

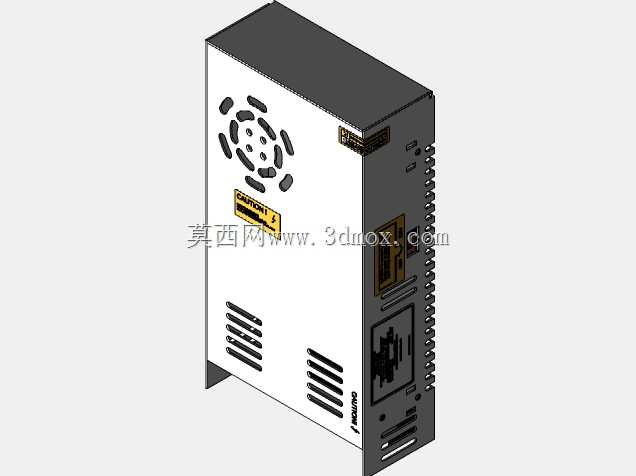

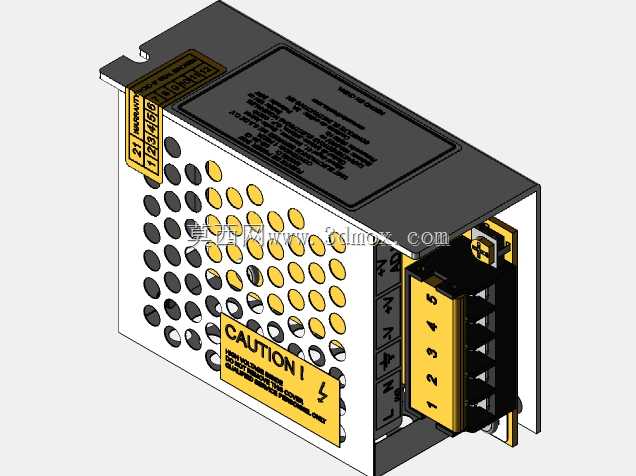

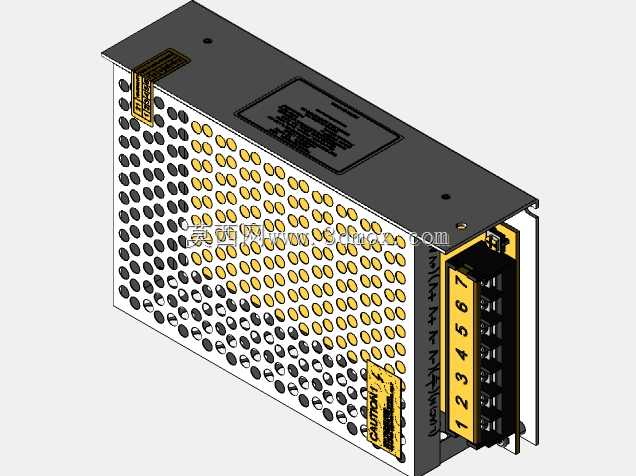

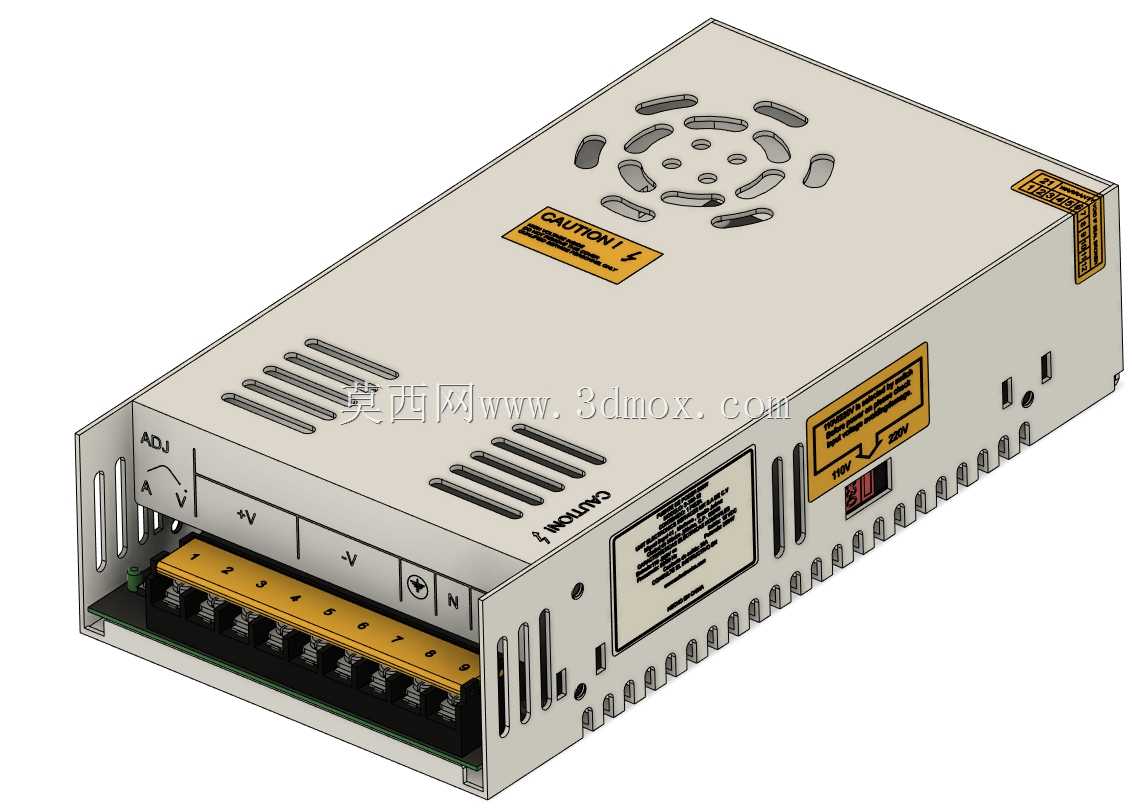

　　这款多档位12V直流输出开关电源，主要面向工业控制柜、小型自动化设备、LED照明系统、工控传感组网等场景的直流供电需求，覆盖2A到50A的全电流输出档位，可适配从低功耗信号采集回路到大功率执行部件的差异化供电要求。从结构设计来看，壳体采用冷轧钢板折弯成型，顶面满布阵列式通风冲孔，冲孔排布兼顾散热效率与壳体结构强度，避免大电流长时间工作时内部功率器件积热，同时冲孔边缘做钝化处理，防止组装维护时划伤操作人员。壳体侧面预留标准安装固定孔位，可适配DIN导轨安装与螺丝平面固定两种安装方式，安装孔位间距符合常规电气柜内配件的通用安装尺寸，无需额外定制转接支架即可直接替换同规格老旧电源。接线端采用带数字标识的栅栏式接线端子，

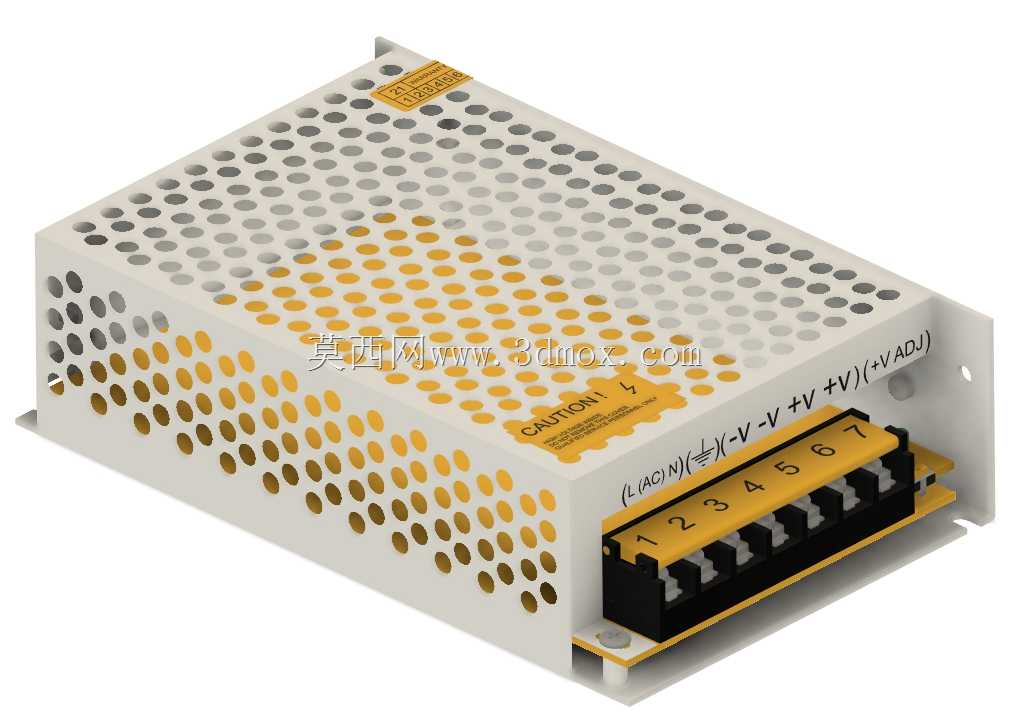

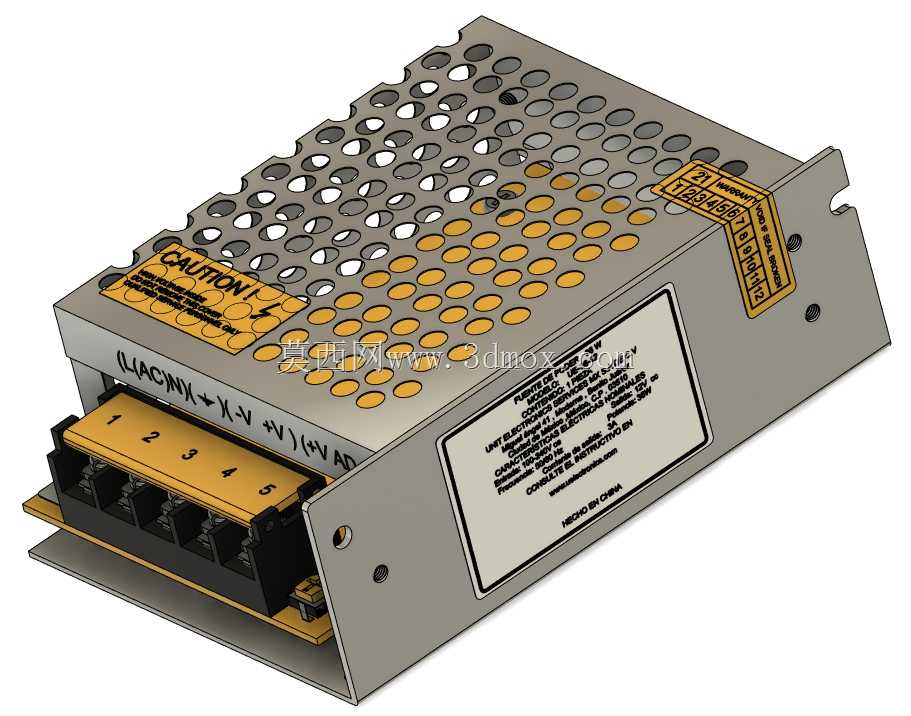

　　端子排从左到右依次排布交流输入、接地、直流输出正负、电压微调端口，每个接线位旁都有清晰的丝印极性标识，可减少现场接线时的极性接反风险，端子的额定电流匹配对应档位的最大输出电流，避免大电流工况下端子过热。内部结构布局上，功率变压器、整流桥、滤波电容等发热器件靠近通风冲孔区域布置，控制电路部分与功率回路做物理分隔，减少强电对弱电控制信号的干扰。壳体边角做圆弧过渡处理，没有尖锐的冲压毛边，外壳表面采用米白色喷塑处理，具备基础的防氧化、耐油污能力，适配车间多尘、轻度油污的使用环境。设计过程中充分考虑了安装边界限制，不同电流档位的壳体尺寸随功率提升做对应调整，小电流2A、3A档位采用窄体设计，可在电气柜内密集排布节省安装空间，50A大电流档位则加大壳体纵深，预留足够的散热空间与接线操作空间，接线端前方预留不小于30mm的走线空间，方便多股线缆接入后的弯折固定，不会出现线缆挤压壳体导致的绝缘破损问题。
