带底座球头铰接支撑连接构件

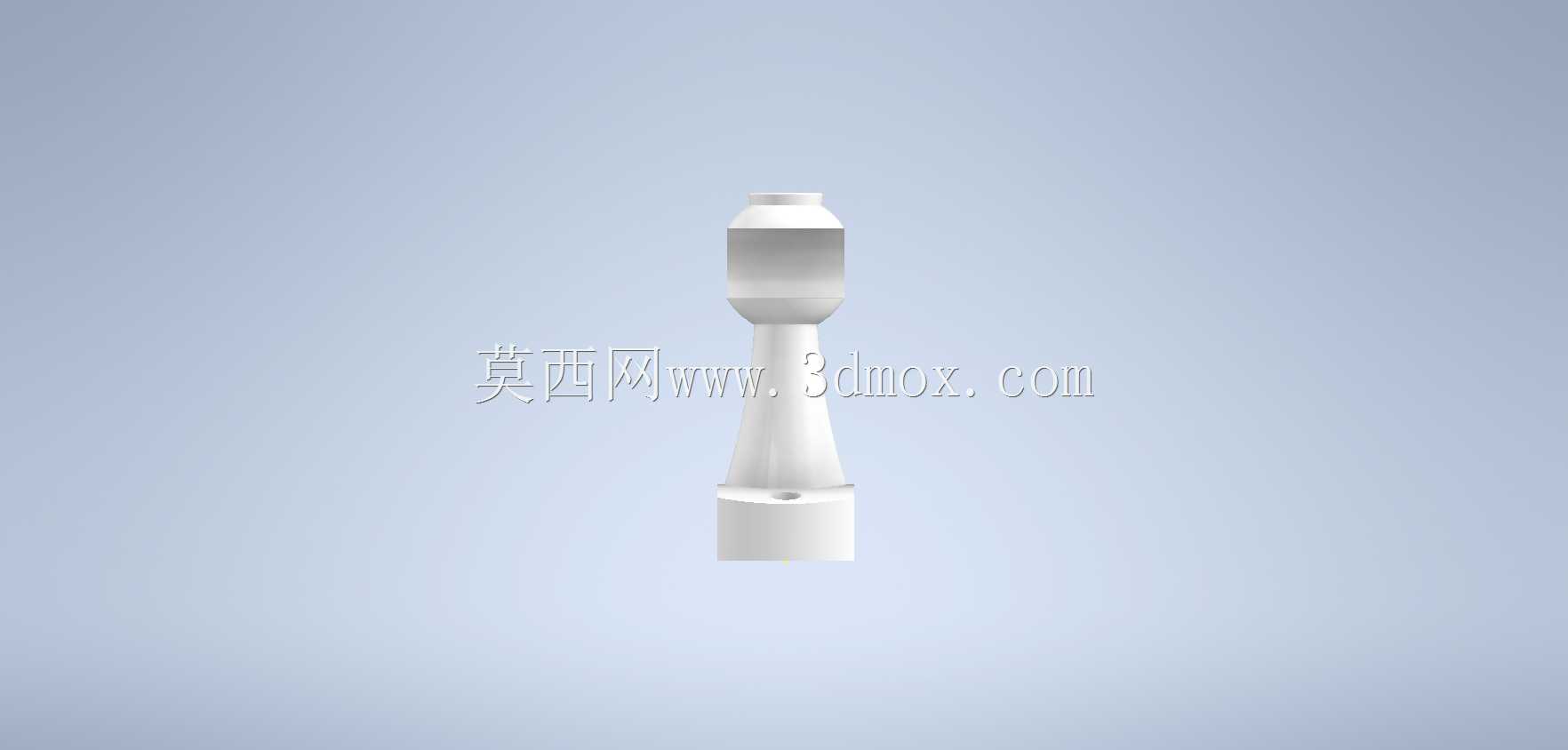

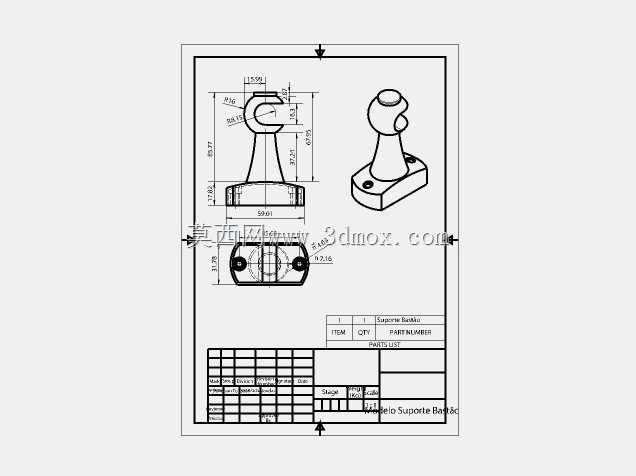

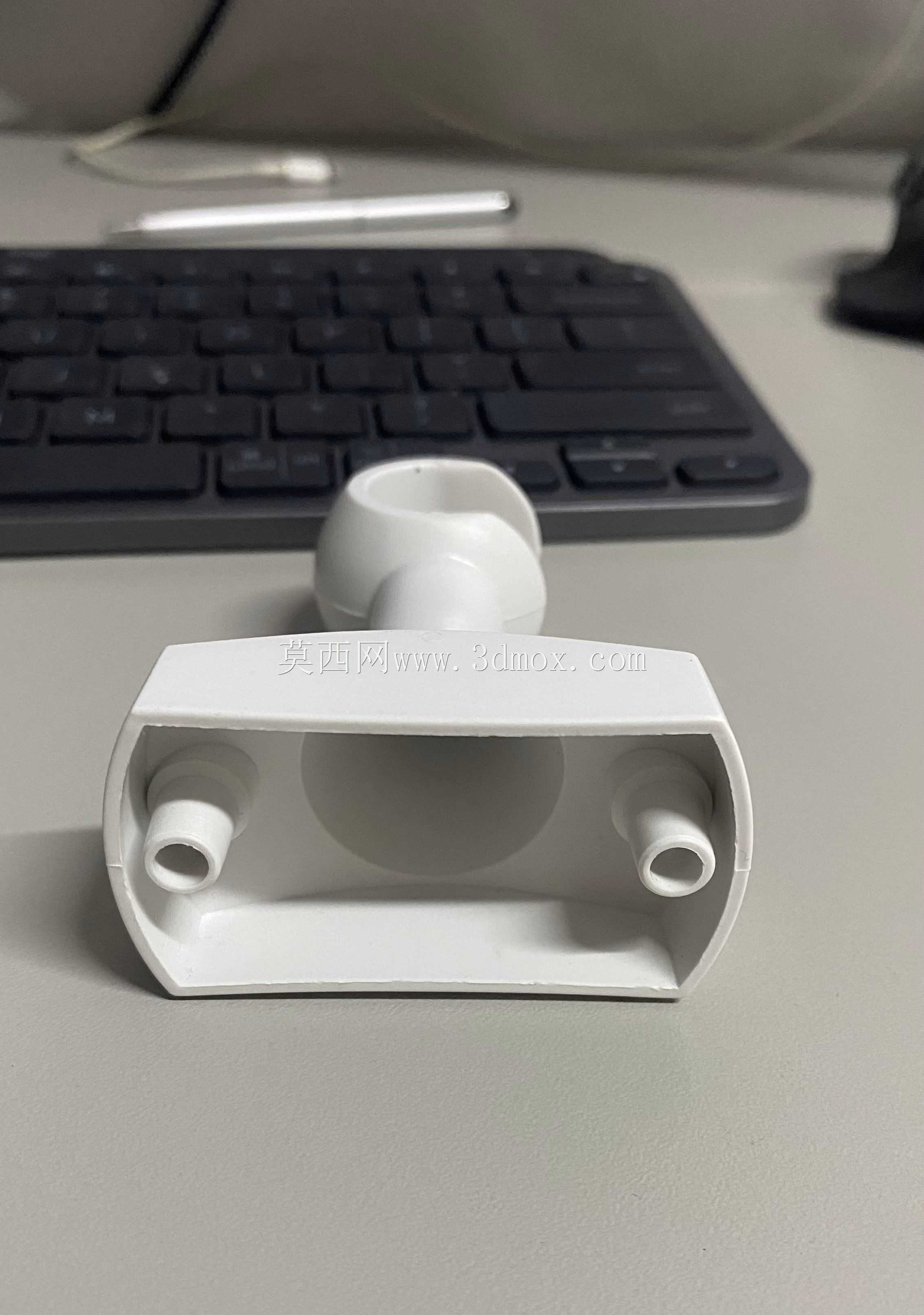

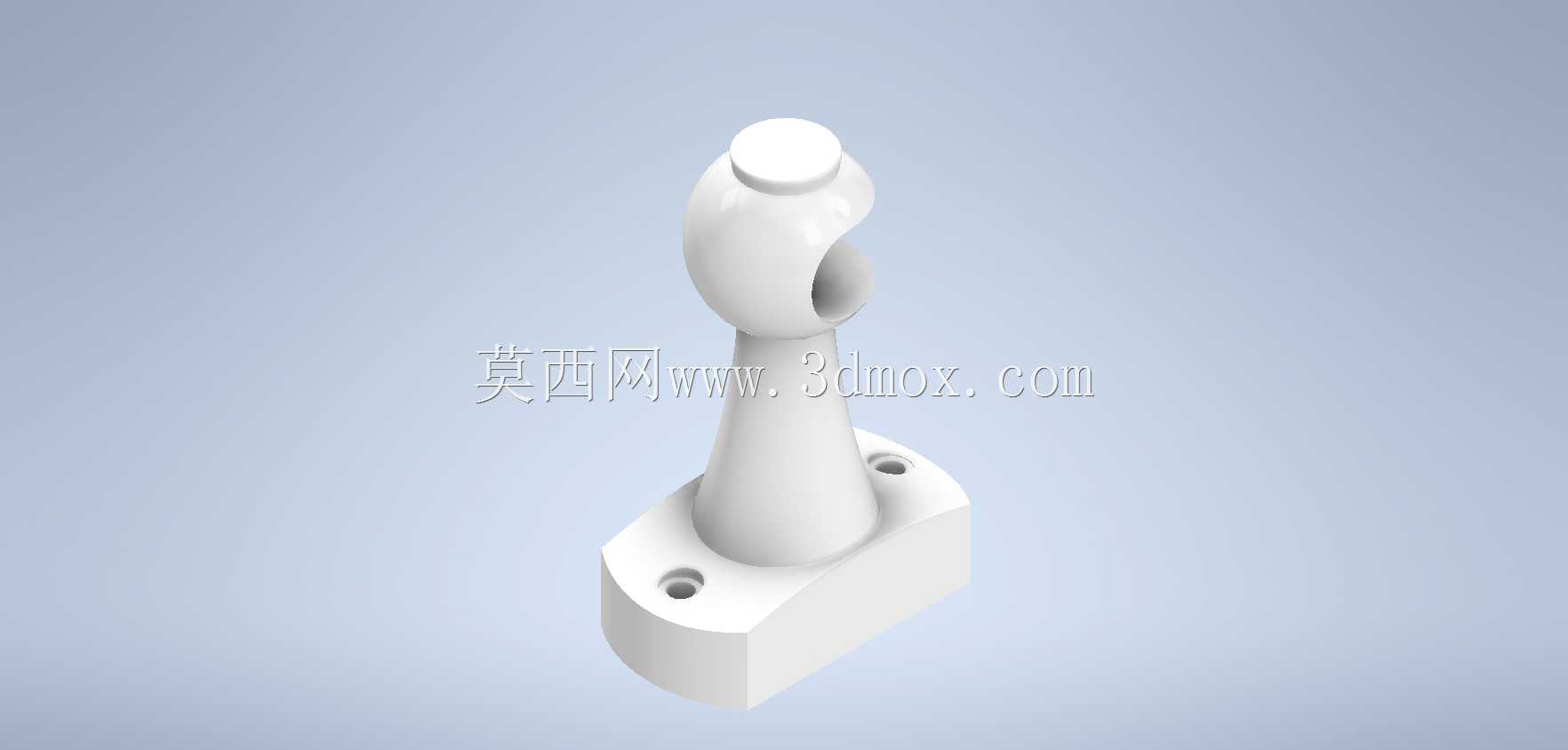

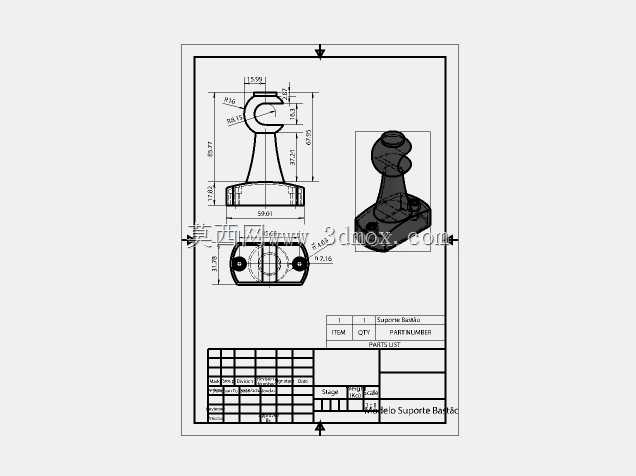

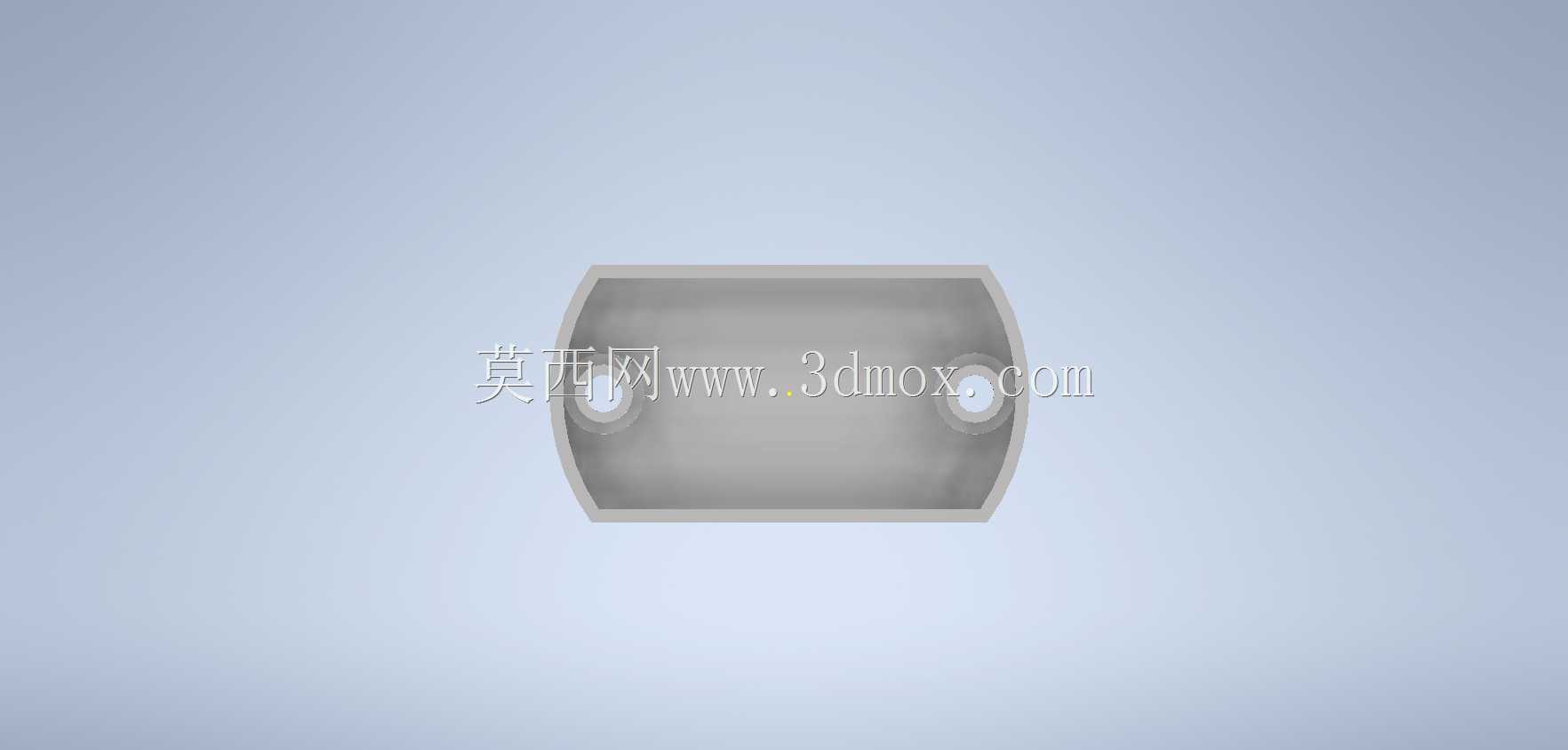

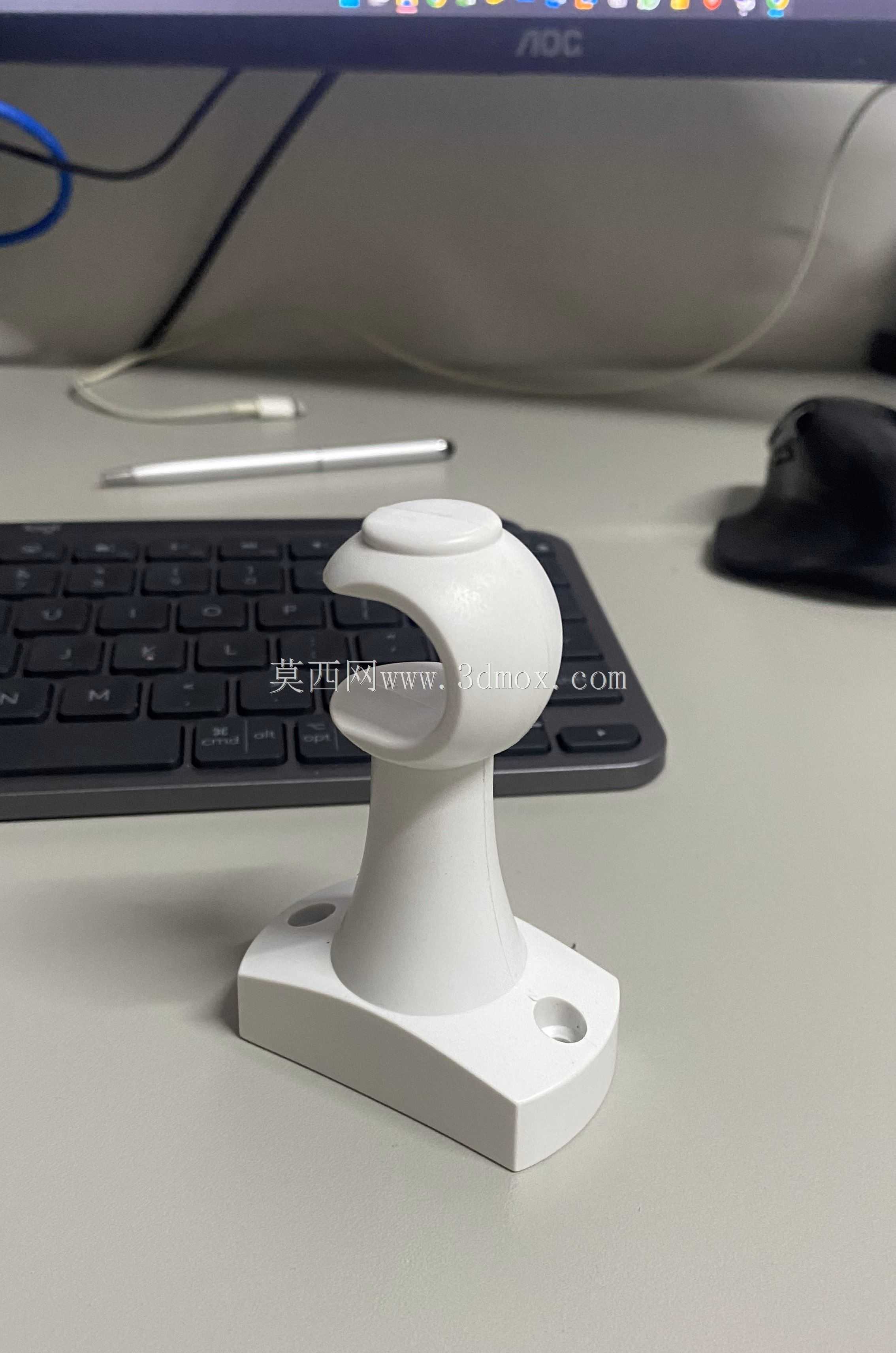

　　该构件属于机械传动与支撑系统中的铰接类连接件，主要应用在需要小角度摆动调整的工位支撑场景，常见于轻工设备的操作杆支撑、检测设备的探头角度调整支架、小型工装的定位支撑结构中，承担固定基座端与摆动执行端之间的连接载荷，同时允许执行端绕球头中心做一定锥角范围内的多方向摆动，补偿安装过程中的位置偏差，抵消设备运行中产生的小幅振动偏移。从结构设计来看，底部采用带两个安装孔的矩形切边底座，底座的安装孔为沉孔设计，可适配内六角圆柱头螺钉进行沉头安装，安装后螺钉头部不突出底座表面，避免与周边构件产生运动干涉，底座的底面为全平面加工，安装时可与设备安装面完全贴合，保证支撑的垂直度，减少安装后的应力集中。底座向上延伸出锥度过渡的支撑柱，

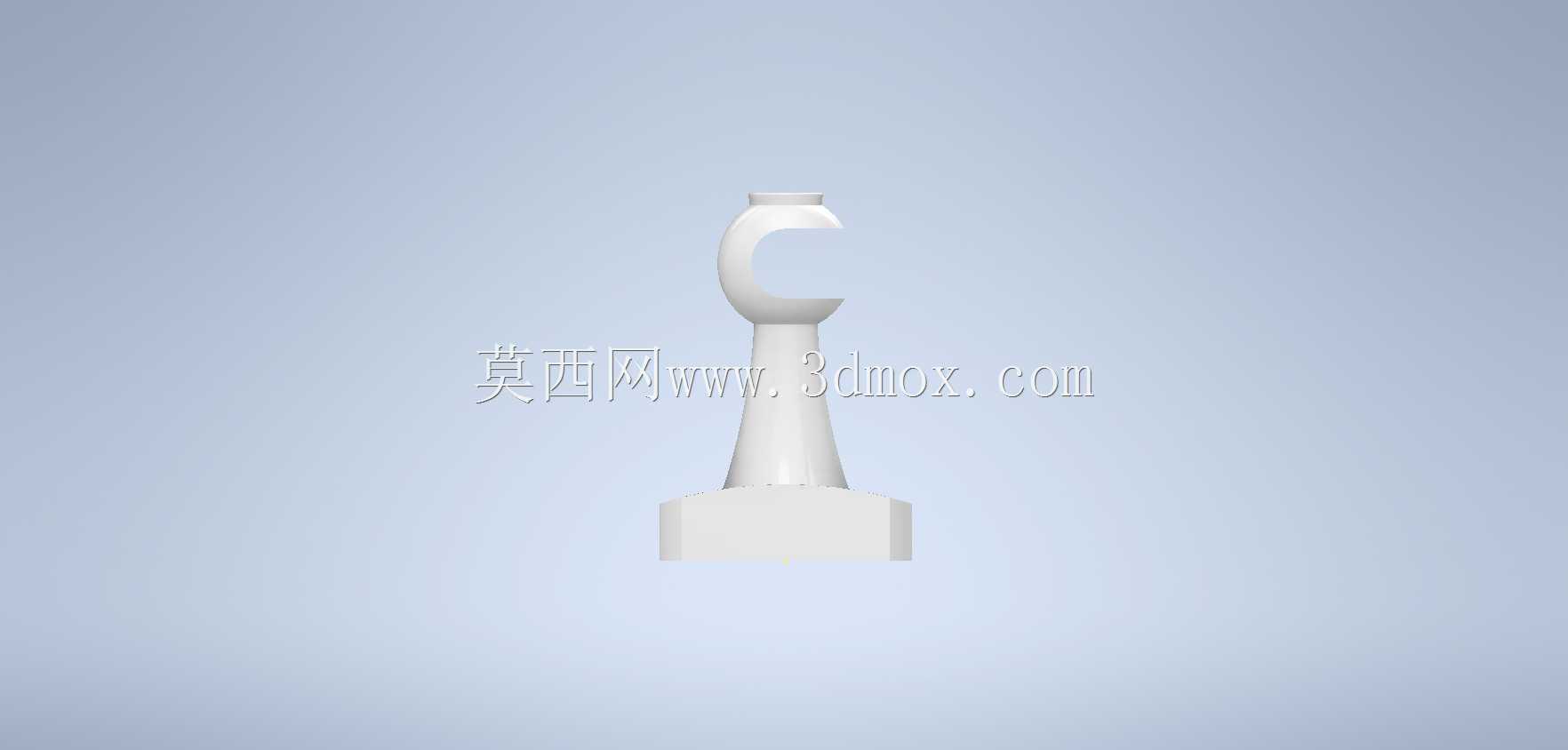

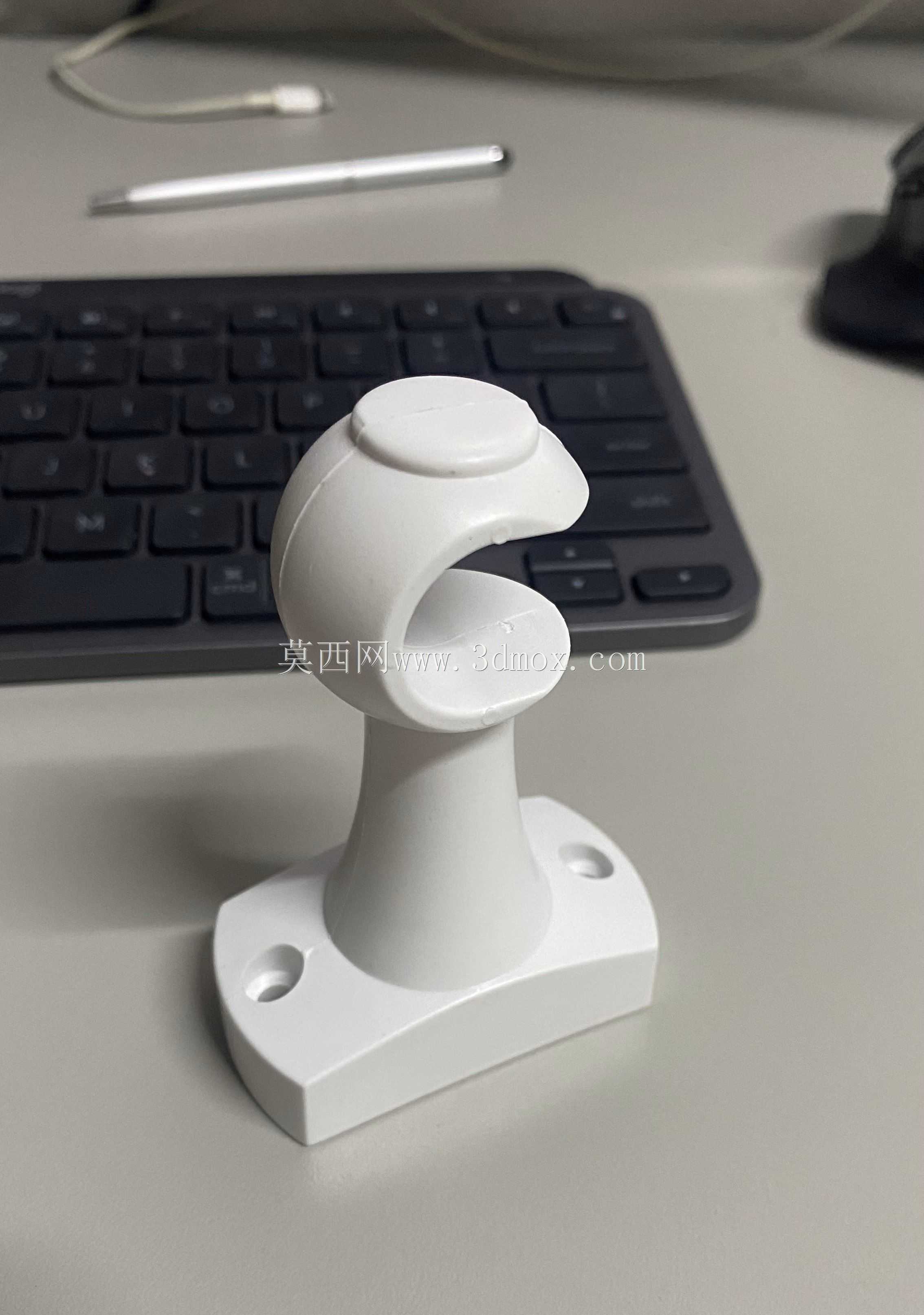

　　锥度设计既可以在保证支撑强度的前提下减少材料用量，也能避免柱身与摆动端在大角度摆动时发生结构碰撞，给摆动端预留足够的运动空间。支撑柱顶端为一体式球头铰接结构，球头侧部开有横向贯通的销孔，用于与外部摆动构件通过销轴连接，球头顶端设置圆形限位凸台，防止摆动构件在运动过程中从球头处脱出，球头的球面粗糙度要求较高，可减少铰接转动时的摩擦阻力，提升摆动动作的顺畅度。在安装边界上，底座的两个安装孔中心距按照常用的工装安装孔位标准设计，可直接适配多数小型设备的预留安装位，无需额外加工转接板；构件整体的高度控制在小型支撑件的常用尺寸区间，球头的直径与配套的铰接套尺寸匹配，可直接替换同规格的标准铰接支撑件，降低选型适配的成本。

　　设计过程中对构件的受力路径做了优化，载荷从顶部球头传入后，通过锥度过渡柱均匀分散到底座的整个安装面，避免应力在柱身与底座的衔接处集中，提升构件的抗疲劳强度，可承受一定的径向载荷与轴向压力，满足常规工位的支撑负载要求。球头与支撑柱采用一体式结构设计，相比装配式球头结构，减少了装配间隙带来的晃动，提升了支撑的刚性，同时减少了零件数量，降低了装配工作量。
