快拆式管夹锁紧固定结构设计

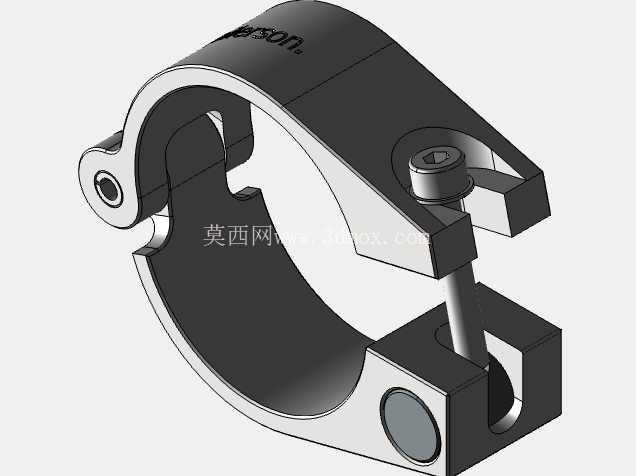

　　这类快拆式管夹结构，在户外骑行装备、工业管线布设、小型设备快速装夹场景中应用十分广泛，区别于传统螺栓紧固的管箍，它不需要额外工具就能完成开合与锁紧操作，能大幅降低现场装拆的时间成本。从结构功能来看，主体采用半开式C型夹持腔体，腔体的圆弧面做了均匀的壁厚处理，夹持时能与圆形管件外壁形成足够的接触面积，避免局部应力集中夹伤管件表面，同时也能保证锁紧后不会出现周向滑动。锁紧端采用偏心压杆配合螺栓的调节结构，压杆的偏心行程经过合理计算，既可以保证闭合后有足够的锁紧预紧力，又不会因为行程过大导致开合操作费力；螺栓端可以根据被夹持管件的实际外径微调夹持间隙，适配一定尺寸范围内的圆管装夹需求，不需要针对单一管径单独开模制作。

　　设计过程中首先要确认的是夹持腔体的内径基准，常规适配场景下需要覆盖常用的圆管外径公差，腔体开口处做了小尺寸的倒角导向，管件装入时不需要完全对齐就能顺利滑入夹持位，降低现场装配的对位难度。铰接端采用销轴铆接结构，销轴与两侧安装孔的配合选用间隙配合，保证夹体开合时转动顺畅无卡滞，同时销轴两端做铆压封边处理，避免长期使用后销轴脱出导致结构散架。锁紧侧的压块与夹体接触面做了平面贴合处理，压杆闭合时压块能完全贴紧夹体的端面，不会出现偏载导致的锁紧力不足问题；压杆的握持部分做了圆弧过渡，手动按压时不会硌手，操作施力更顺畅。

　　安装边界方面，夹体整体的外轮廓尺寸做了紧凑化处理，铰接端的凸耳仅保留销轴安装所需的最小结构尺寸，锁紧端的结构也没有多余的外伸部分，在狭小安装空间内也能完成布置，不会和周边其他零部件产生干涉。夹体上预留的两个沉头安装孔，可以通过螺栓将整个管夹固定在设备基座或者安装支架上，沉孔设计能让螺栓头完全埋入夹体表面，不会突出表面刮擦周边管线或者操作人员。材质选用上常规场景采用高强度工程塑料或者压铸铝合金制作，既保证足够的结构强度，又能控制整体重量，在对防腐有要求的场景下也可以更换为不锈钢材质，适配潮湿或者有腐蚀介质的使用环境。

　　实际使用时，先通过两端的安装孔将夹体下半部分固定在安装位，将需要固定的圆管放入C型夹持腔体内，调整锁紧螺栓的伸出长度到合适位置，扳动偏心压杆到闭合位置就能完成锁紧；需要拆卸或者调整管件位置时，只需要扳开压杆就能松开夹持，不需要完全拧下螺栓，操作效率比传统双螺栓管箍提升数倍。结构上所有的棱边都做了圆角处理，没有尖锐的毛刺棱角，装配和使用过程中不会划伤操作人员，也不会刮伤被夹持管件的表面涂层。铰接位置的转动间隙经过严格控制，长期反复开合使用后也不会出现过大的旷量，保证锁紧精度的稳定性。偏心压杆的锁紧位置做了限位设计，压杆闭合到最终位置时会被限位结构挡住，不会出现过压导致的结构损坏，同时闭合后压杆会贴紧夹体侧面，不会因为设备振动导致压杆意外松脱，保证装夹的可靠性。
