槽轮式间歇传动日内瓦机构结构设计

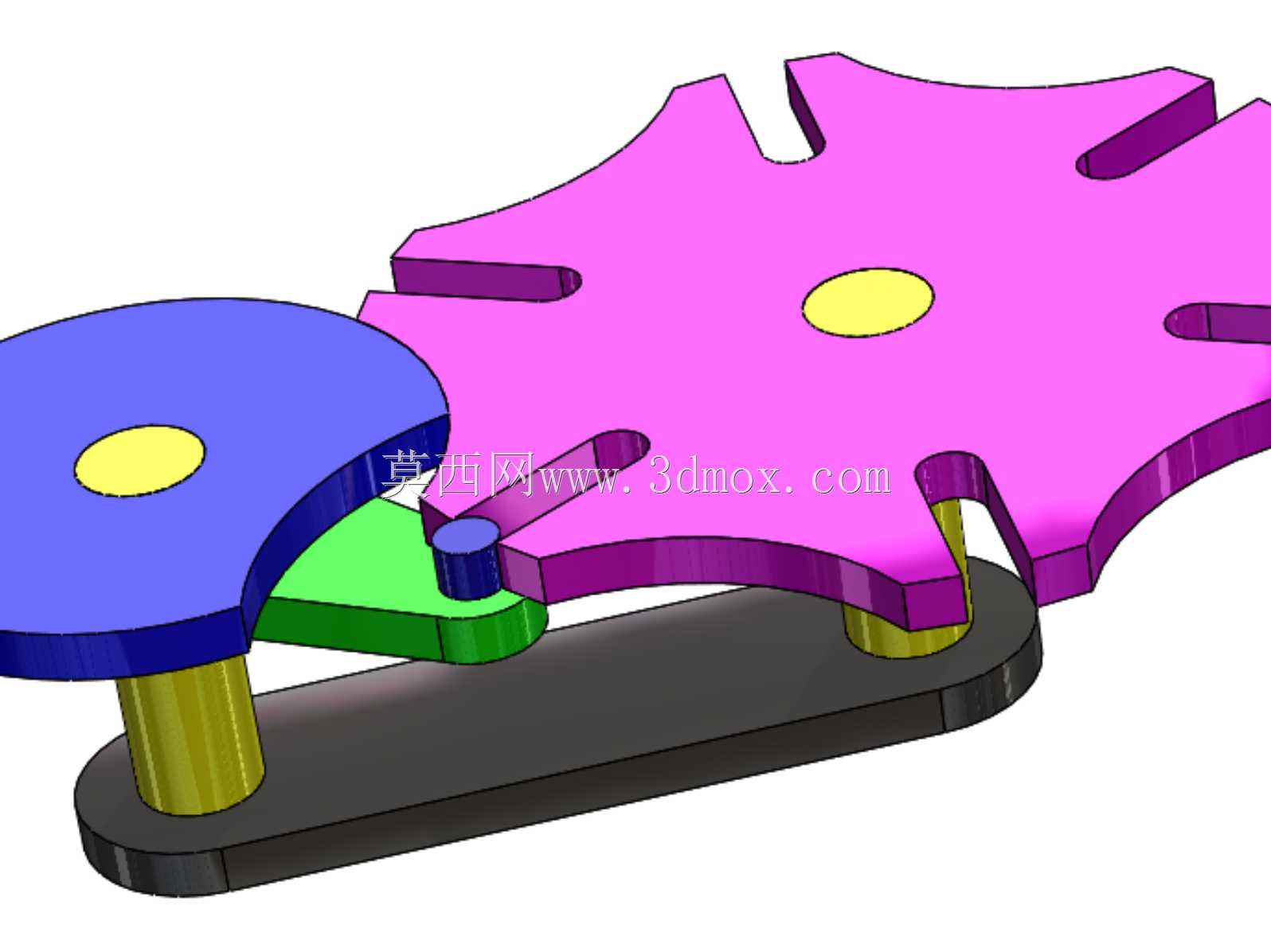

　　日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套结构的核心作用是把主动件的连续匀速旋转，转化为从动槽轮的周期性间歇转动，在多工位转台、自动化送料、机床转位刀架、包装设备分度送料、胶片卷片机构这类需要固定角度间歇步进的工况里，几乎都能看到这类结构的身影。和棘轮、不完全齿轮这类间歇传动结构比，日内瓦机构的传动过程更平稳，冲击载荷小，分度精度更容易控制，结构组成也更简单，不需要额外的锁止定位组件就能在停歇阶段实现可靠定位，日常维护的成本也更低。这套结构的设计逻辑完全围绕实际传动需求展开，主动拨盘上的圆柱销在进入槽轮的径向槽时，会带动槽轮转过固定的分度角度，当圆柱销脱离径向槽后，拨盘上的锁止弧会和槽轮的凹弧完全贴合，

　　把槽轮牢牢锁止在固定位置，避免停歇阶段出现窜动偏移。设计过程中首先要确定槽轮的槽数，常见的4槽结构每次步进90度，适合四工位的作业场景，也可以根据实际工位需求调整槽数，但槽数过少会导致传动时的角加速度过大，带来明显的冲击振动，槽数过多则会让机构整体尺寸变大，锁止可靠性下降，需要结合实际安装空间和工位数量做平衡。主动拨盘的回转中心和槽轮回转中心的中心距是核心安装边界参数，这个尺寸直接决定了圆柱销的回转半径、槽轮的径向槽深度，以及整个机构的外形轮廓尺寸，设计时要先根据设备内部的预留安装空间确定中心距，再反向推导其余零件的尺寸参数，避免出现机构和设备内部其他部件干涉的问题。槽轮的径向槽宽度要和圆柱销的直径做间隙配合，间隙量控制在0.

　　02到0.05毫米之间，间隙过大会导致传动回程误差变大，影响分度精度，间隙过小则会出现卡滞，加剧零件磨损。锁止弧的配合面需要做较高的表面光洁度处理，减少停歇阶段转动时的摩擦阻力，两个回转副的位置要设计对应的轴承安装位，降低长期运转的磨损量，提升机构的使用寿命。这套结构的底座采用平板式设计，安装孔位按照标准的安装间距布置，可以直接固定在设备的安装基板上，不需要额外做转接支架，主动轴和从动轴的伸出端都预留了传动连接位，可以和驱动电机、输出工位转盘直接对接，适配不同设备的装配需求。在实际选型应用时，要注意日内瓦机构只适合中低速的间歇传动场景，主动轴的转速不宜过高，否则圆柱销和槽轮接触时的冲击会明显变大，加速零件磨损，同时要根据实际负载大小调整槽轮和拨盘的零件材质，轻载场景可以用工程塑料降低噪音和重量，重载场景则需要选用合金结构钢做热处理提升强度。
