CA6140机床配套钣金电气外壳结构设计

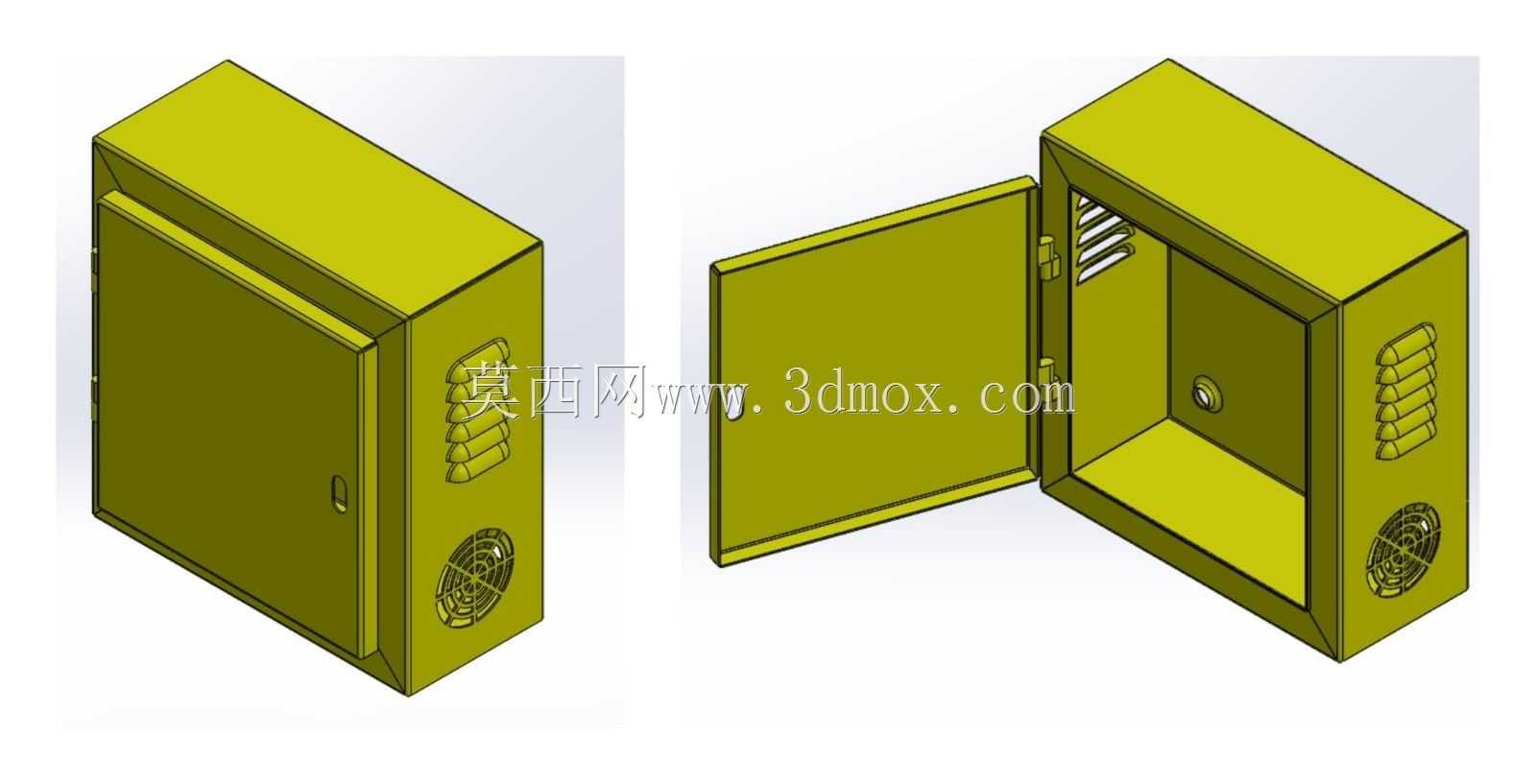

　　这款钣金电气外壳主要适配普通卧式车床CA6140的电气系统集成需求，在机床整体布局中承担电气元件容纳、防护与布线规整的核心作用。从实际机加工车间的使用场景来看，车床周边长期存在切削液飞溅、金属切屑散落、设备振动持续传递的工况，外壳的全封闭钣金结构能够有效阻挡切屑、切削液侵入内部电气回路，避免出现线路短路、元件积屑卡滞等常见故障，同时侧面预留的通风散热结构，可在电气元件持续工作时形成稳定的空气对流通道，将接触器、继电器等元件工作产生的热量及时排出，避免柜内温度过高触发元件过热保护。

　　设计过程中优先考虑了钣金加工的工艺可行性，整体采用薄钢板折弯成型工艺，减少不必要的焊接工序，相邻板件的连接边预留标准折弯止裂口与装配定位孔，既能够降低钣金加工的误差累积，也能在后期设备维护时快速拆装对应板件，无需对整体壳体进行破坏性拆解。柜门与柜体的连接采用内嵌式铰链结构，关闭状态下柜门与柜体侧边形成阶梯式贴合面，相比平面对接结构具备更好的防飞溅密封效果，柜门内侧预留的走线槽安装位，可将柜内跨门连接的控制线规整收纳，避免开关门过程中线路被挤压磨损。

　　从安装边界来看，壳体背部预留的四个安装挂孔匹配CA6140车床床身侧方的原有安装螺孔位置，无需对床身进行额外打孔改造即可直接固定，安装后壳体突出床身表面的尺寸经过核算，不会与车床的溜板箱移动行程产生干涉，也不会影响操作人员对车床手柄的正常操作。壳体下部预留的电缆进线孔采用翻边工艺处理，避免穿线时钢板锐边割破电缆绝缘层，同时孔位位置对应床身内部的走线通道，电缆从床身内部直接穿入壳体内，外部无裸露走线段，进一步提升线路的防护等级。壳体侧面的散热孔采用向下倾斜的百叶窗结构，外部飞溅的切削液与飘落的金属切屑无法直接通过散热孔进入柜内，散热孔内侧预留的防尘网安装槽，可根据车间粉尘浓度选配对应目数的防尘网，在散热与防尘之间取得平衡。柜门处预留的锁具安装位可适配标准工业柜锁，非授权人员无法随意打开柜门触碰内部带电元件，满足车间设备的安全管理要求。
