CA6140车床专用铰接式法兰连接支座

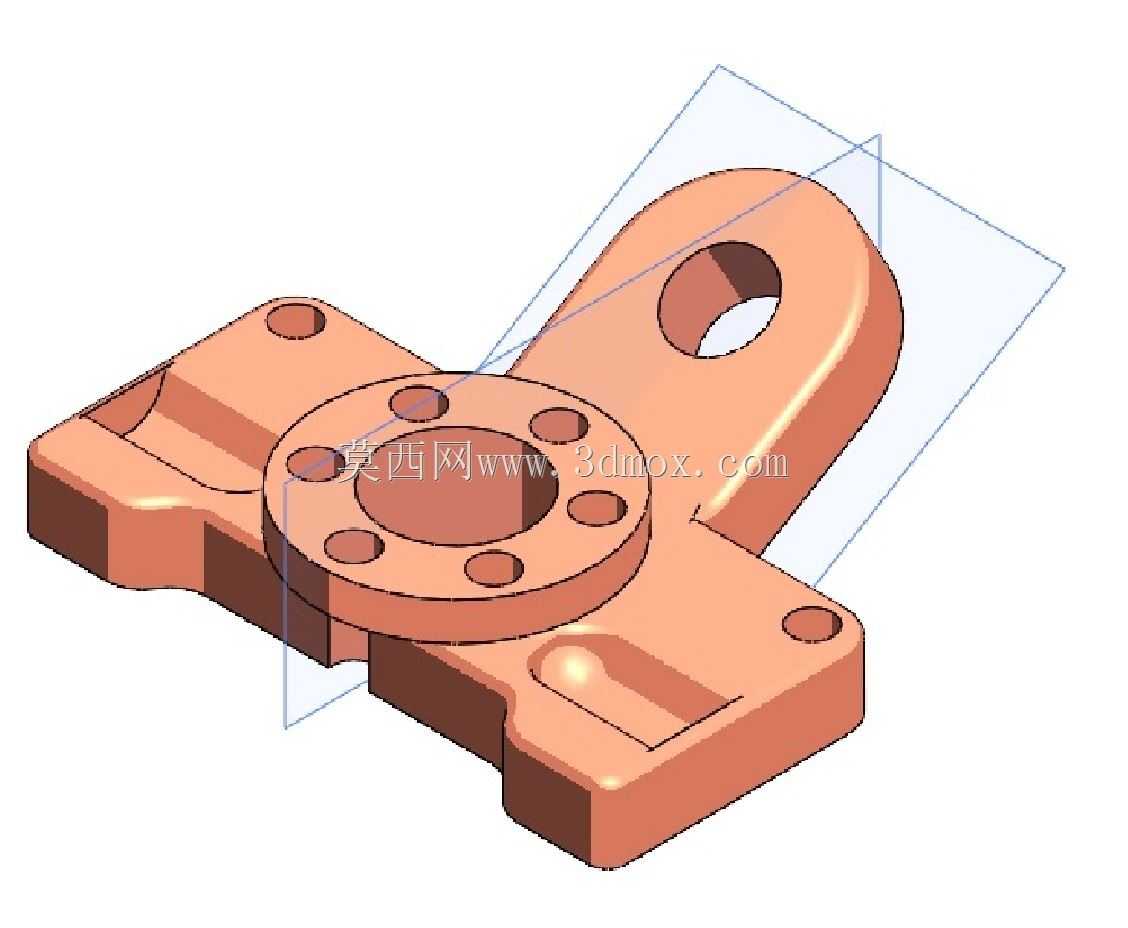

　　该零件是CA6140普通车床进给箱与床身导轨侧部连接的专用铰接支座，日常在车床运行中承担进给箱输出端的载荷传递与位置铰接定位功能，属于车床大修、进给系统改造时的核心替换零件。从结构设计逻辑来看，零件主体采用一体化铸钢坯加工成型，中部带均布螺栓孔的圆形法兰端面是核心连接基准，六个沿圆周均匀分布的沉头孔适配M8内六角螺栓，可直接与进给箱侧部的安装端面贴合锁紧，法兰端面的平面度公差控制在0.02mm以内，保证连接后无偏载应力。法兰一侧延伸出的带孔耳板是铰接功能的核心结构，耳板上的通孔适配直径16mm的铰接销轴，孔壁粗糙度要求达到Ra1.6，保证销轴转动时无卡滞、磨损均匀，耳板与法兰主体的过渡位置做了R5的圆弧卸荷处理，

　　避免车床启停换向时的交变应力在转角位置产生应力集中，延长零件疲劳寿命。法兰另一侧延伸出的带沉槽矩形安装座，是与床身侧部定位面贴合的辅助支撑结构，座体上的两个定位销孔与床身预装的定位销配合，可实现安装时的快速对位，沉槽结构用于容纳床身侧部凸出的润滑油路接头，避免安装时出现干涉。从安装边界来看，零件整体安装后在床身侧部的突出高度不超过42mm，不会与溜板箱的往复运动轨迹产生干涉，耳板的铰接中心与法兰端面的垂直距离为68mm，刚好匹配进给箱输出轴与床身铰接点的中心距要求，无需额外调整垫片即可完成装配。在实际建模过程中，优先以法兰端面为第一建模基准，先绘制法兰截面轮廓拉伸成型，再分别向两侧延伸出耳板与矩形安装座结构，沉头孔、铰接孔、

　　定位销孔等特征均采用切除命令生成，过渡圆弧、卸荷槽等细节特征严格按照车床原厂零件的测绘尺寸还原，保证模型导入装配环境后可直接完成虚拟装配验证，用于加工前的干涉检查、工装夹具设计参考。这类支座零件在车床长期运行后，容易因交变载荷出现耳板孔磨损、法兰端面变形等问题，精准的三维模型可直接用于数控加工编程，减少测绘环节的误差，保证替换零件的装配精度，避免因零件尺寸偏差导致进给箱运行异响、传动精度下降等问题。
