机床加工用C型开口夹持定位V型块

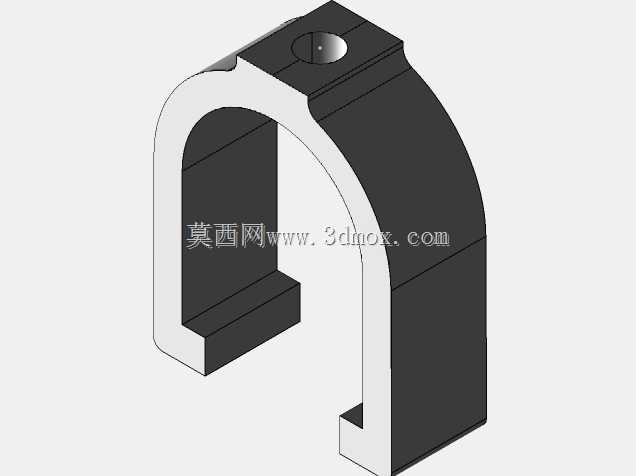

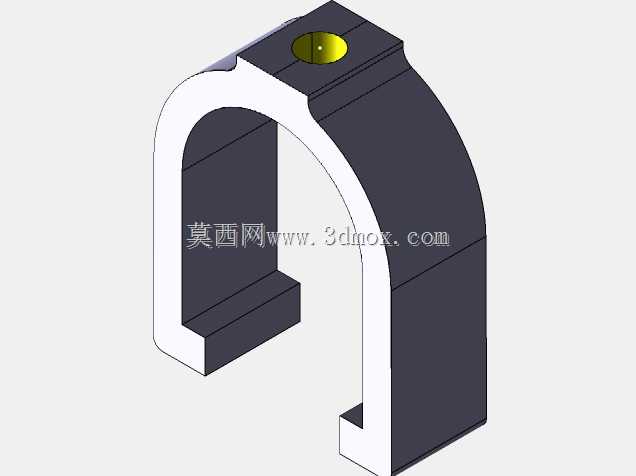

　　这款C型开口结构的V型夹持定位件，主要适配轴类、套类回转体工件在机加工工序中的装夹定位需求，常见于普通车床、外圆磨床、铣床的工位装夹环节，也可用于检测工位的工件基准定位，解决回转类工件装夹时易转动、同轴度找正效率低的问题。从结构设计来看，整体采用C型开口框架结构，内侧的V型定位面做了等高对称处理，开口弧度匹配常见直径20mm规格的棒料工件夹持范围，顶部设置的锁紧孔可配合锁紧螺钉实现对放入V型槽内工件的顶紧固定，避免加工过程中工件受切削力作用出现位移或转动。设计阶段优先考虑了装夹操作的便捷性，开口侧预留了足够的工件取放空间，无需复杂的拆装步骤即可完成工件的上下料，框架式的主体结构在保证整体刚性的前提下，

　　尽可能压缩了非功能区域的材料占用，既降低了工装本身的重量，也减少了加工过程中与刀具、机床主轴的干涉概率。安装边界方面，该V型块的底部为平直定位基准面，可直接贴合机床工作台的T型槽台面，配合压板即可完成自身的固定，整体外轮廓的弧形过渡处理避免了尖锐棱角带来的操作安全隐患，V型工作面的角度采用通用90度设计，可适配不同材质的金属棒料装夹，无论是普通碳钢、有色金属棒材都能获得稳定的夹持力。实际应用中，这类V型块常作为机床的配套工装使用，相比平口钳装夹回转体工件，V型面的自定心特性可以大幅缩短工件找正的时间，装夹后工件的轴线与工作台基准的平行度更容易保证，尤其适合小批量轴类零件的铣扁、钻孔、键槽加工工序，

　　顶部的锁紧孔轴线垂直于V型槽的对称中心面，锁紧时顶紧力直接作用在工件的圆柱面上，不会造成工件的装夹偏移，长期使用后若V型面出现磨损，可通过修磨V型定位面快速恢复精度，无需整体更换工装，维护成本较低。结构的壁厚设计经过受力校核，在承受常规切削力的情况下不会出现框架变形，内侧的让位槽结构可避让工件端部的突出结构，适配不同长度的轴类工件装夹需求。
