33kV250AMP顶盖配套高压电缆接线箱体

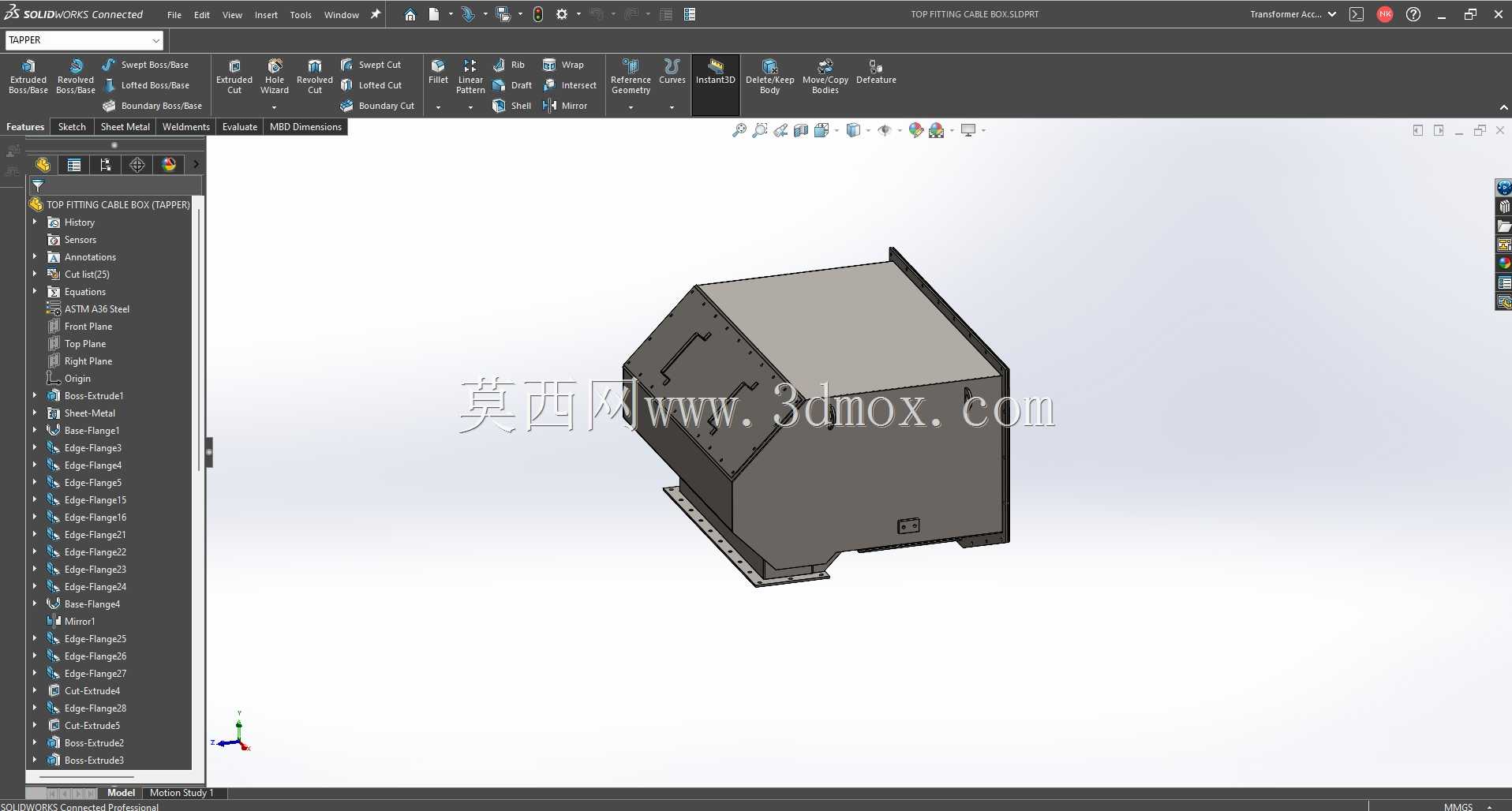

　　这款高压电缆箱主要应用于33kV电压等级、额定电流250AMP的输配电场景，作为顶盖配套的接线防护构件，承担高压电缆端接、绝缘隔离、外部防护的核心作用，常见于户外预装式变电站、工业厂区高压进线端、风电塔筒上部接线段等需要对高压电缆进出线做集中防护的位置，能避免线缆接头直接暴露在户外环境中，降低积尘、凝露、外力触碰带来的绝缘失效风险。从结构设计来看，箱体采用带斜切面的多面体构型，顶部为平整封板结构，可直接与设备顶盖的安装面贴合，底部预留带安装孔的折边法兰，安装时可通过螺栓直接固定在基座或设备预设的安装位上，无需额外做复杂的转接支架，安装边界贴合常规高压设备顶盖的预留尺寸，不会与周边的套管、操作机构产生干涉。

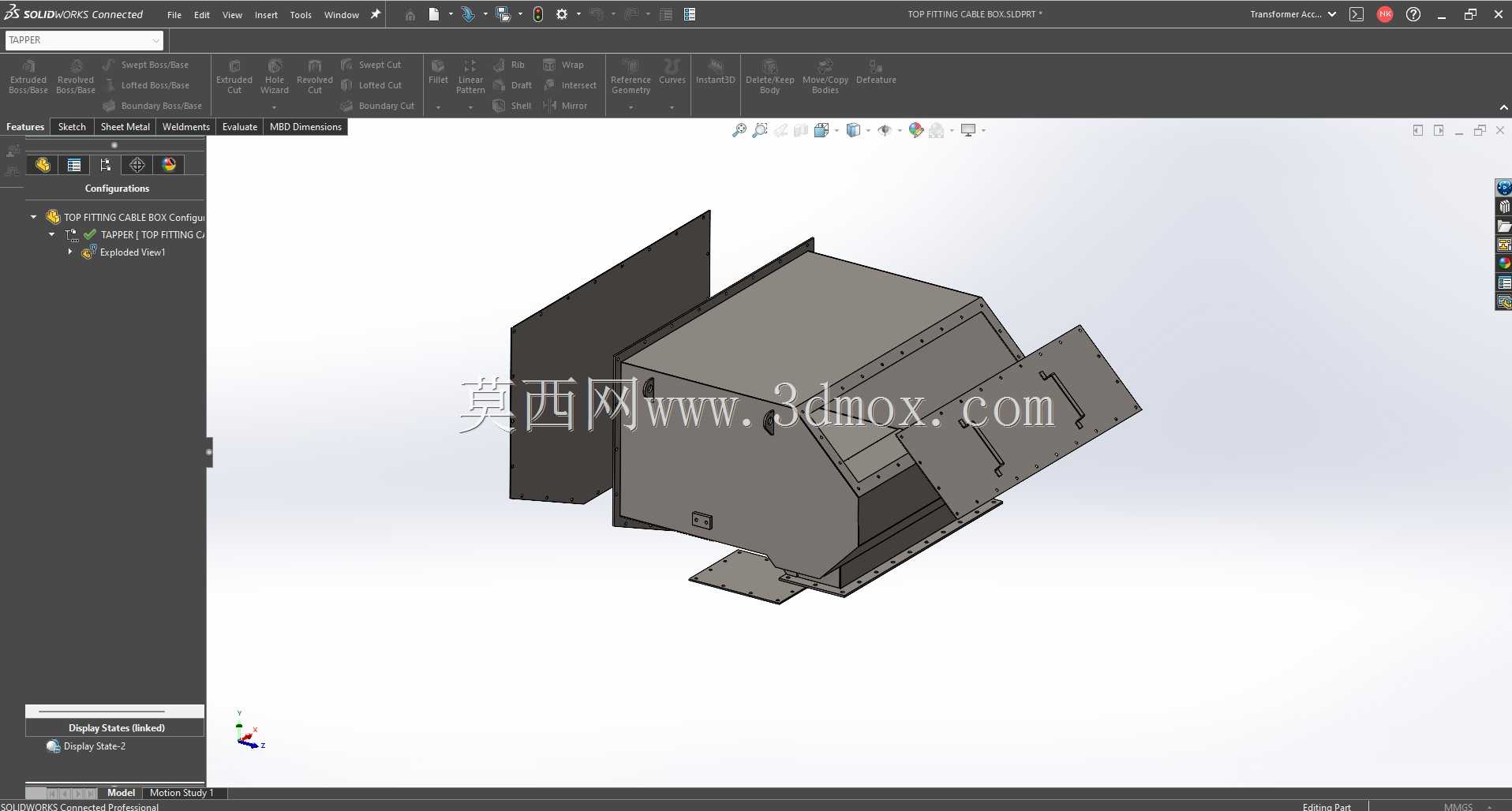

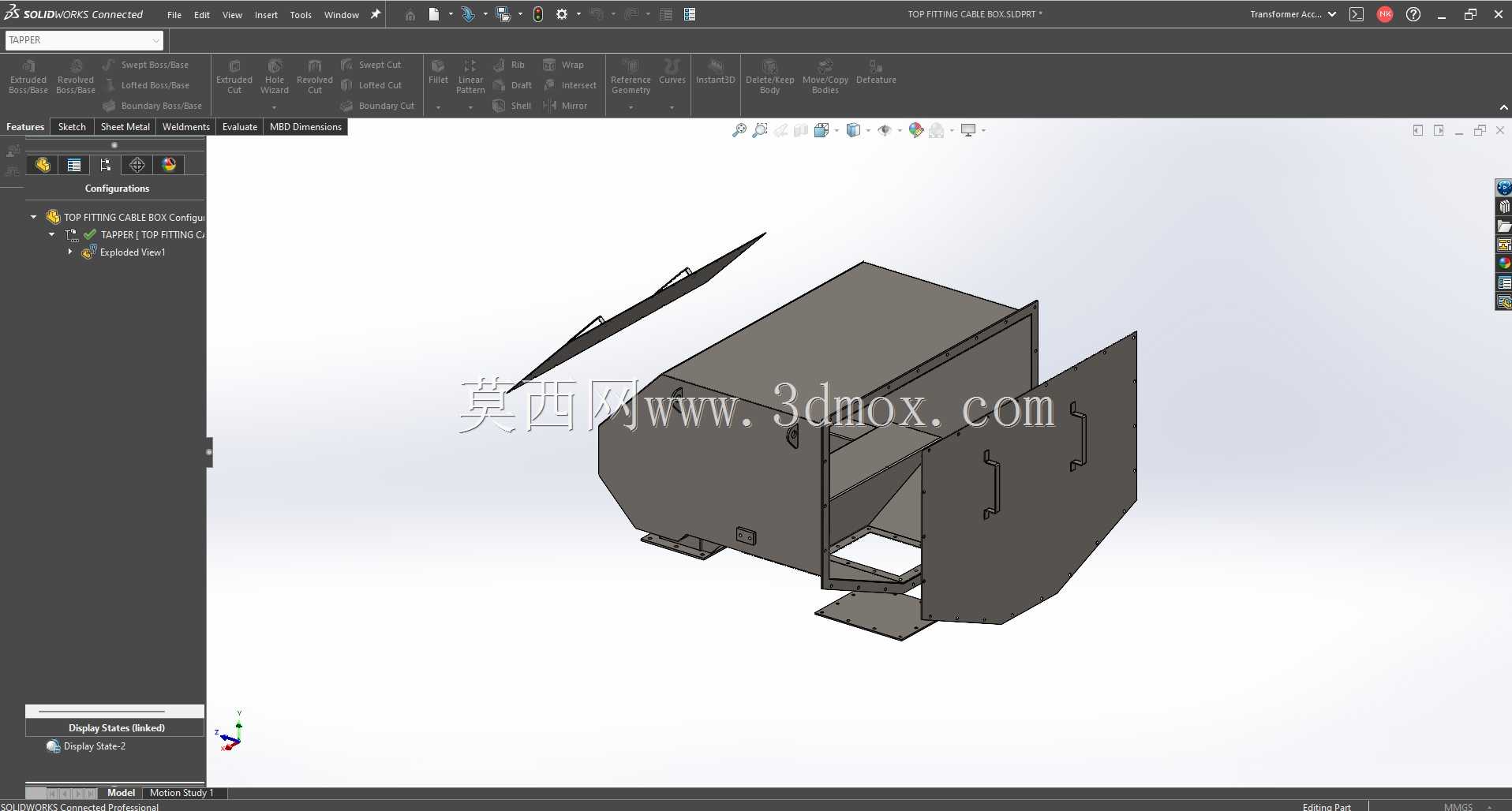

　　箱体侧面的斜向结构是为了匹配高压电缆的弯曲半径要求，大截面高压电缆在端接时需要满足最小弯曲半径规范，斜向腔体可以给线缆预留足够的弯折空间，避免线缆过度弯折导致绝缘层受损，同时腔体内部预留了电缆固定夹的安装位，可对进出线电缆做多点位固定，降低线缆晃动对接头部位产生的应力拉扯。设计过程中重点考量了户外使用的防护需求，箱体的拼接边均采用折边咬合加密封胶条的结构，所有安装孔位都做了凸台防水处理，能有效阻挡雨水、粉尘进入腔体内部，箱体壁厚根据高压绝缘距离要求做了匹配设计，内壁与带电接头之间预留了足够的空气绝缘间隙，无需额外增加绝缘隔板即可满足33kV电压等级的绝缘要求。箱体底部的法兰边做了外翻处理，既可以提升安装面的结构强度，

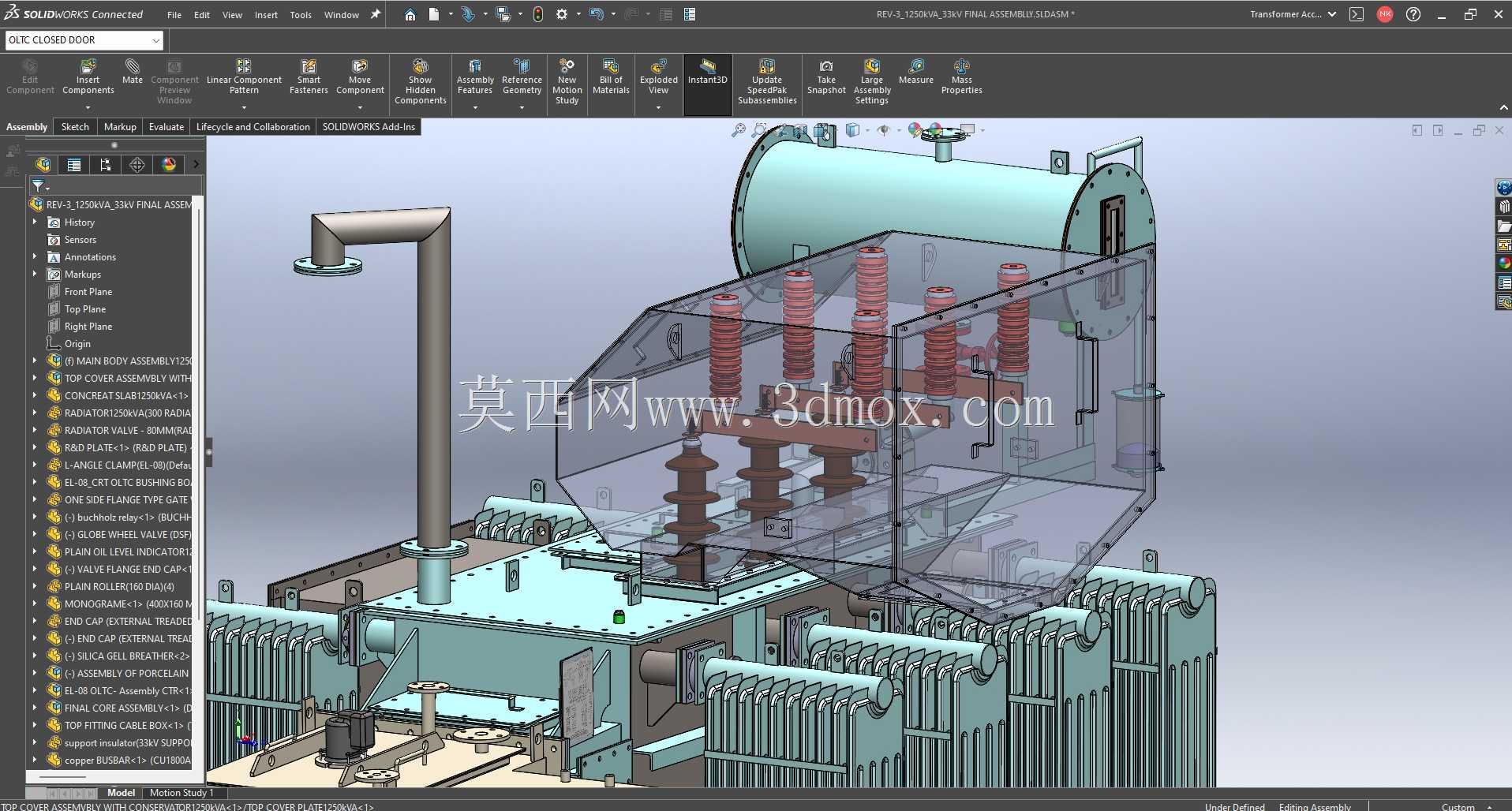

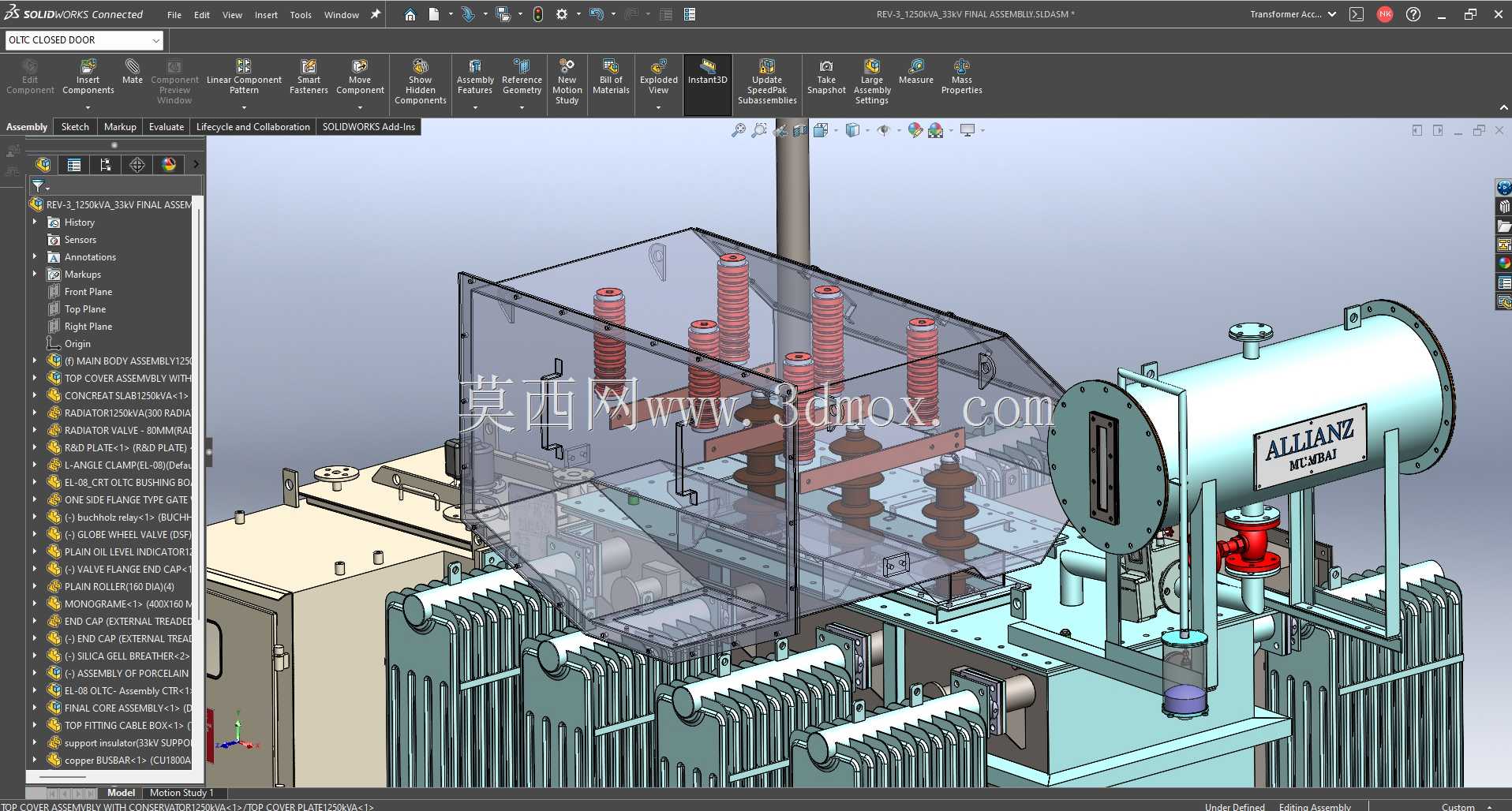

　　避免长期使用后法兰变形导致密封失效，也能让安装螺栓的操作空间更充足，现场施工时不需要特殊工具即可完成固定。在实际选型应用中，这款箱体可直接适配对应规格的高压套管安装，侧面预留的套管安装孔位同轴度公差控制在合理范围内，能保证套管安装后密封面完全贴合，不会出现密封错位的问题，腔体内部的空间也预留了电缆终端头的安装位置，冷缩、热缩型终端头都可以在腔体内完成端接操作，不需要额外扩大腔体尺寸。
