CA6140车床配套控制变压器OCM1-0.16结构

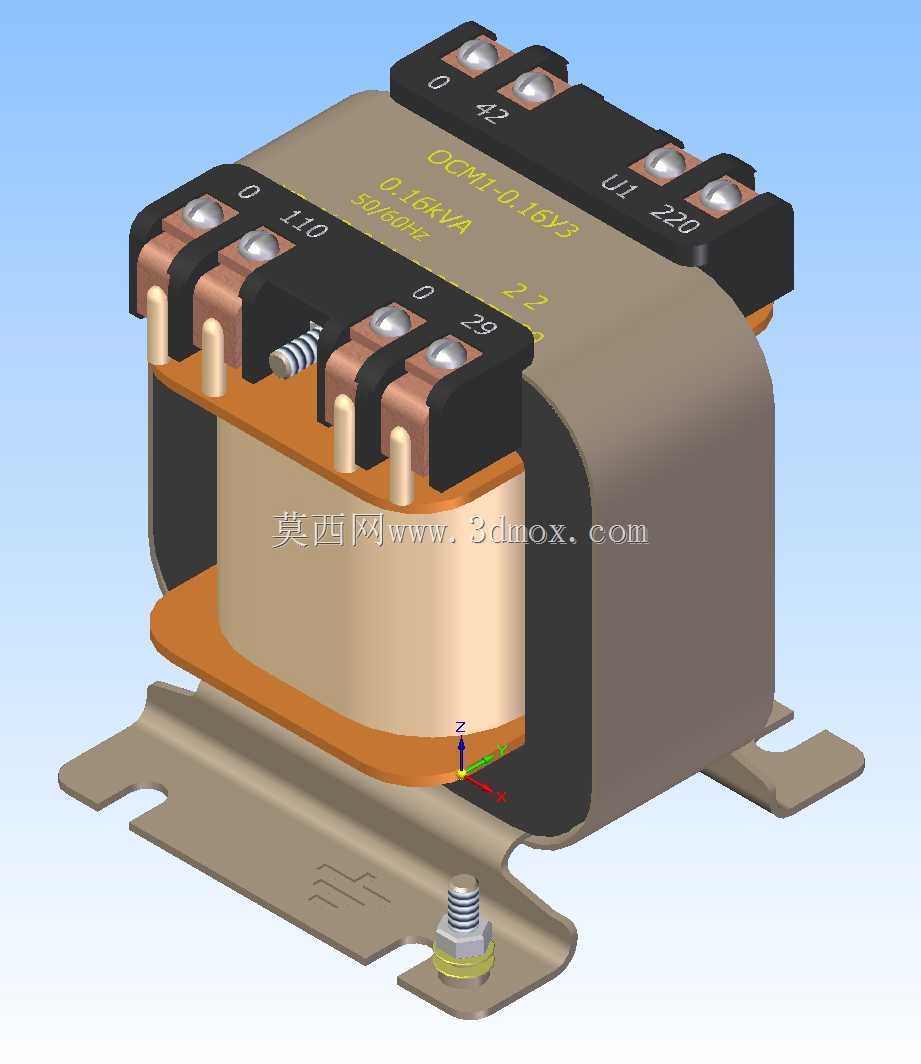

　　这款适配CA6140普通车床的控制变压器，主要承担车床控制回路的电压转换职能，将车间进线的220V、110V等交流电压转换为适配车床控制回路、信号指示回路所需的低压等级，为车床操作按钮、接触器线圈、指示灯等元件提供匹配的工作电源，避免高压直接接入控制回路带来的安全隐患，同时保障低压控制元件的运行稳定性。从结构设计来看，整体采用卧式安装布局，底部的冲压成型安装支架预留了两个长圆形安装孔，适配车床电气柜内的标准安装螺距，安装时可通过螺栓直接固定在电气柜安装梁上，支架与铁芯底部之间设置了绝缘缓冲垫，既可以隔绝铁芯与安装支架之间的导电通路，也能缓冲车床运行时产生的振动，避免绕组受振动出现松脱、接线端子移位的问题。绕组部分采用分层绕制结构，

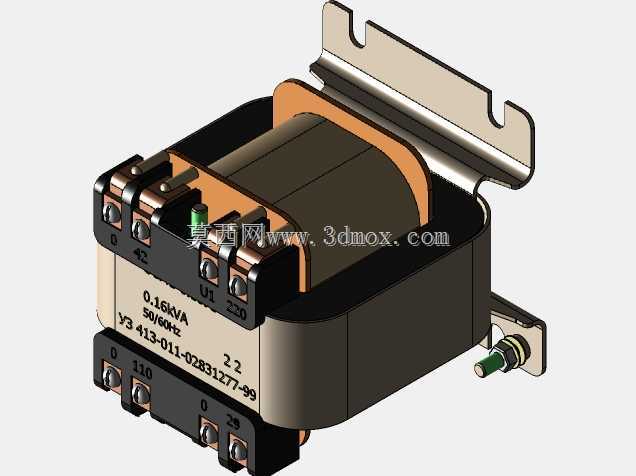

　　原边绕组设置多组电压抽头，对应不同的输入电压等级，抽头通过接线端子引出，端子排采用绝缘基座搭配铜质接线柱的结构，每个接线柱旁都压制了清晰的电压标识，方便现场接线时快速识别对应绕组，避免接错电压导致绕组烧毁。副边绕组同样设置多组输出抽头，可根据车床不同控制元件的电压需求灵活接线，绕组外层包裹绝缘浸渍纸，经过浸漆处理后具备良好的防潮、绝缘性能，适配车间多粉尘、温湿度波动的工作环境。铁芯采用标准EI型叠片结构，叠片之间紧密压合，通过支架的卡扣结构固定，减少变压器运行时的铁芯振动噪音，整体外形尺寸紧凑，不会占用过多电气柜内部空间，接线端子全部朝上布置，接线操作时无需挪动变压器本体，日常检修维护时也能快速测量各绕组的通断状态。

　　在实际机床应用场景中，这类小容量控制变压器是普通车床电气系统的核心配套元件，其容量匹配CA6140车床控制回路的总负载需求，不会出现容量不足导致的输出电压压降过大问题，也不会因容量冗余过多造成成本浪费，安装边界完全适配CA6140车床原有电气柜的安装位，替换旧件时无需重新打孔调整安装位置，可直接适配原有接线布局。
