双吊耳带定位法兰连接支座结构设计

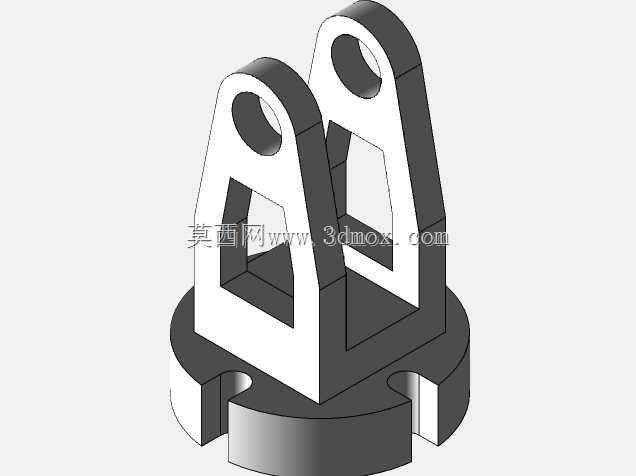

　　这类带双吊耳的法兰式支座，常应用在需要实现铰接摆动的工业设备连接场景中，比如液压执行元件的端部连接、工装夹具的翻转支撑点位、输送线的摆臂铰接基座，核心作用是为配套的销轴类连接件提供稳定的安装基准，同时通过底部法兰结构实现与安装基面的可靠固定，承载作业过程中的径向载荷与小幅摆动扭矩。从结构设计逻辑来看，双吊耳对称布置的形式，相比单吊耳结构能大幅提升铰接点的抗偏载能力，避免销轴单侧受力出现弯曲变形，吊耳上的同轴销孔在建模阶段需要严格保证同轴度公差，实际加工中通常会采用一次装夹镗孔的工艺来保证孔位精度，防止装配后销轴出现卡滞、磨损不均的问题。吊耳之间的镂空减重结构，是在保证结构刚性的前提下做的优化，通过去除吊耳侧板非受力区域的材料，

　　降低零件整体重量，同时减少铸造或机加工过程中的材料损耗，镂空区域的边角都做了圆弧过渡处理，避免应力集中导致的结构开裂，尤其是在承受交变载荷的工况下，圆角过渡的设计能有效提升零件的疲劳寿命。底部的法兰盘采用了带缺口的定位结构，三个均匀分布的缺口既可以作为安装时的周向定位基准，配合安装基面上的定位凸台实现快速对位，也能在螺栓锁紧后限制支座的周向转动，避免设备运行过程中支座受载偏转，法兰盘的厚度根据额定承载载荷做了匹配设计，保证螺栓锁紧时法兰不会出现压溃变形，同时法兰与吊耳连接的根部做了加厚过渡处理，分散吊耳传递下来的载荷，避免根部应力集中。设计时需要重点关注几个安装边界尺寸：首先是两个吊耳的内间距，

　　这个尺寸直接决定了配套铰接件的安装宽度，间隙过大会导致铰接件窜动，间隙过小则会出现装配干涉；其次是销孔的中心高，这个尺寸决定了铰接点的摆动半径，需要匹配周边部件的运动行程，避免摆动过程中出现结构碰撞；最后是法兰盘的安装孔分布圆直径，需要与安装基面的螺栓孔位完全匹配，缺口的位置也要对应基面上的定位凸台，保证安装位置的准确性。这类支座通常会采用中碳钢铸造后机加工的工艺制作，销孔位置会根据载荷等级考虑是否加装耐磨衬套，降低后期维护的更换成本，衬套与销孔采用过盈配合装配，磨损后只需更换衬套即可，无需整体更换支座。
