CA6140车床配套电气屏蔽装配结构

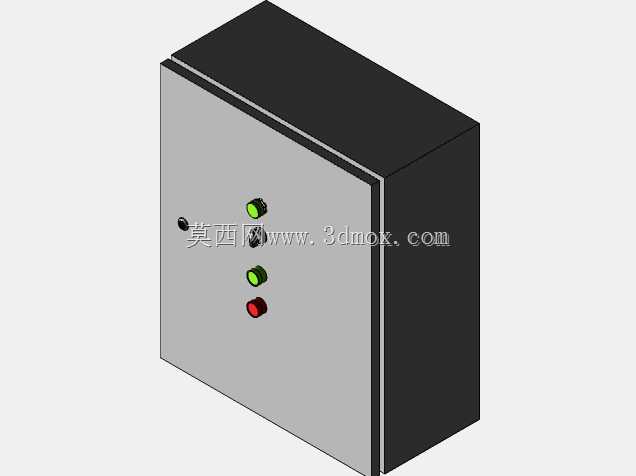

　　在普通车床的电气改造与原厂装配环节，电气屏蔽组件的设计合理性直接决定设备运行的抗干扰能力，CA6140作为通用卧式车床的经典机型，其电控系统周边的强电走线、伺服驱动信号传输很容易受到车间复杂电磁环境的干扰，出现信号误触发、进给精度偏移的问题，这套屏蔽装配结构正是针对该机型的安装空间定制开发。从结构设计逻辑来看，整体采用封闭式薄钢板折弯成型的箱体结构，侧壁与盖板的接缝处做了连续折弯的止口搭接设计，无需额外加装导电衬垫就能实现连续的电磁导通路径，避免缝隙处出现电磁泄漏。箱体正面预留的三个按钮安装位，分别对应电源启动、运行指示、故障复位的功能需求，安装孔位的公差控制在±0.1mm范围内，能够适配行业通用的LA39系列控制按钮，

　　按钮与箱体安装面之间预留了密封胶圈的安装槽位，兼顾车间切削液飞溅、金属粉尘侵入的防护需求。从安装边界来看，箱体背部设计了四个挂装固定孔，孔位间距完全匹配CA6140车床床身靠近主轴箱侧的原有安装螺孔位置，不需要对床身进行二次钻孔加工，现场装配时可以直接通过螺栓完成固定，箱体整体外轮廓尺寸控制在300mm×250mm×120mm区间，不会与车床的溜板箱移动行程产生干涉，也不会遮挡操作人员观察主轴运行状态的视线。在实际应用场景中，该屏蔽装配结构内部可以容纳车床的信号隔离模块、控制回路接线端子排，将弱电信号回路完全封闭在金属屏蔽腔体内，与外部的主电机强电走线形成物理隔离，有效降低主电机启停、交流接触器吸合时产生的电磁脉冲对控制信号的干扰。

　　设计过程中特意将箱体的接地端子设置在侧壁靠近安装面的位置，装配时可以通过最短的接地路径直接连接床身的接地排，避免接地引线过长引入额外的天线效应，保证屏蔽效能达到工业现场的使用要求。箱体的盖板采用快拆式的侧边卡扣固定，日常检修维护时不需要完全拆下所有固定螺栓，就能打开盖板完成内部接线的检查与元器件更换，适配车间设备日常维保的操作习惯。
