CA6140机床带双耳安装座连接支架

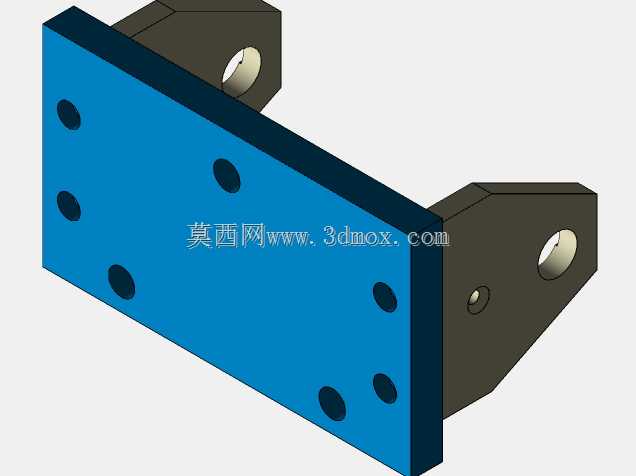

　　该零件是CA6140卧式车床配套的安装连接支座，主要用于车床床身与进给机构附属部件的刚性连接，在车床运行过程中承担载荷传递、部件定位的核心作用，可保障附属功能部件在主轴高速回转、刀架进给切削的工况下保持稳定的位置精度，避免因切削振动导致部件移位影响加工精度。从结构设计来看，主体采用平板加双侧耳座的组合构型，蓝色安装基板上均匀分布6个沉头安装孔，孔位排布经过受力校核，可通过内六角螺栓与床身预设的安装基面完全贴合，安装时需保证基板平面与安装基面的平行度误差控制在0.02mm以内，避免连接后产生附加内应力。两侧伸出的深灰色耳座为同轴铰点安装结构，耳座上的通孔用于穿装铰接销轴，可实现被支撑部件的小角度摆动调整，

　　耳座内侧预留的小螺纹孔用于安装销轴止动螺钉，防止设备运行过程中销轴出现轴向窜动脱落。设计阶段充分考虑了车床加工时的切削载荷特性，基板厚度选取兼顾了刚性与轻量化需求，耳座与基板的衔接位置做了圆弧过渡处理，可有效降低应力集中系数，避免长期受交变载荷作用出现焊缝开裂或者结构断裂问题。安装边界方面，基板的长宽尺寸完全匹配CA6140车床床身对应位置的安装空间，两侧耳座的中心距、铰孔直径均与待连接部件的接口尺寸完全适配，安装后不会与周边的进给导轨、溜板箱部件产生运动干涉。实际装配过程中，需先清理安装基面的毛刺与切削残留，再按照对角线顺序逐步拧紧安装螺栓，保证各连接点的预紧力均匀一致，铰接销轴装配时需涂抹适量锂基润滑脂，降低摆动过程中的摩擦磨损，延长部件使用寿命。该类支座的结构设计逻辑同样可迁移应用到其他普通卧式车床的同类安装场景，只需要对应调整安装孔位间距、耳座铰孔直径即可适配不同型号机床的安装需求。
