回流仿形器托盘承载结构概念设计方案

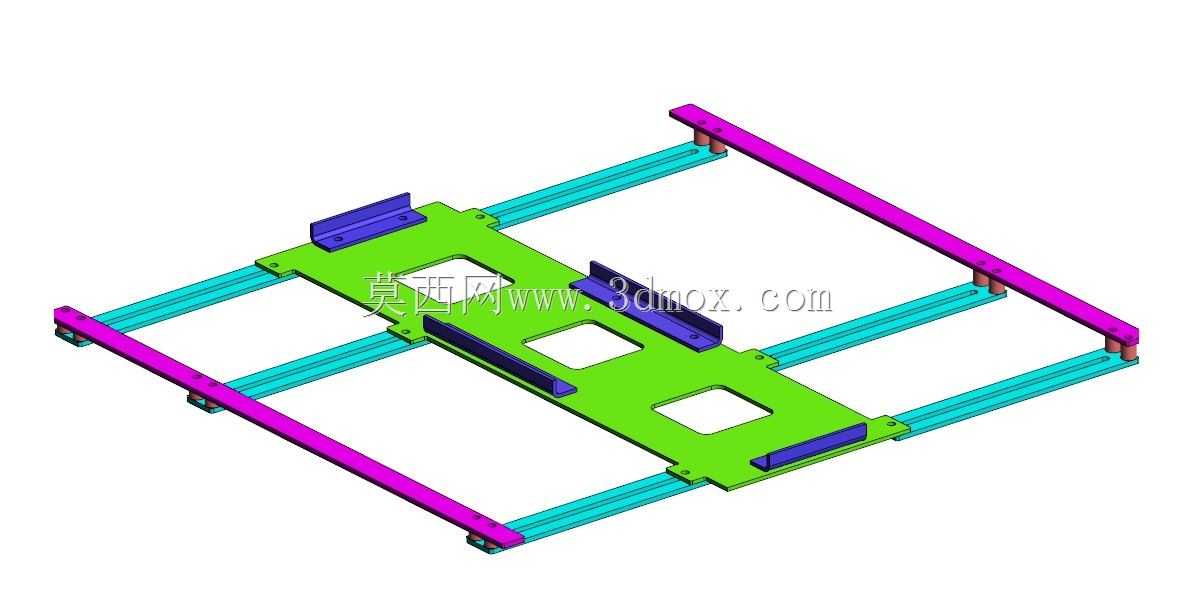

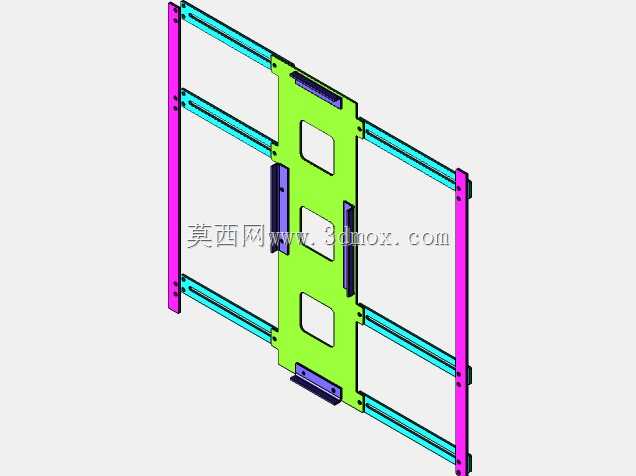

　　这套承载结构主要适配SMT生产线回流焊工序的仿形载具流转需求，日常产线运行中，需要承载贴装完成的PCB板经过回流焊温区，完成焊锡熔融固化的全流程，避免PCB板在高温输送过程中出现翘曲、移位，保障贴片元件的焊接精度。从结构组成来看，主体承载板采用镂空式设计，并非整块实心板材加工，三处方形镂空区域一方面可以减少高温环境下的板材热变形量，让热气流能够顺利穿过载具，减少温区气流的遮挡，保证PCB板各区域受热均匀，另一方面也能降低整体结构自重，减少输送导轨的运行负载。承载板四周设置的多组紫色限位挡边，高度经过匹配计算，刚好可以卡住仿形治具的侧边，防止流转过程中治具出现横向窜动，板面上分布的蓝色定位块，对应不同规格PCB板的定位孔位，

　　可以根据生产的板型快速调整安装位置，不需要更换整个托盘就能适配多规格产品的生产需求。两侧的青色导轨安装边是整个结构的安装基准，加工时需要保证两侧安装面的平面度公差控制在0.1mm以内，安装边的宽度、安装孔位间距完全匹配标准回流焊输送导轨的安装尺寸，不需要对现有产线导轨做额外改造就能直接装夹使用，安装边底部预留的避让槽，可以避开导轨上的输送滚轮、定位凸点，保证托盘在导轨上滑动顺畅无卡滞。设计过程中优先考虑了高温工况下的结构稳定性，各连接部位的孔位都预留了热膨胀间隙，避免长时间在260摄氏度左右的温区工作出现结构卡滞、变形失效的问题，承载板的厚度经过受力校核，在承载3kg以内的治具加PCB组件时，中部最大挠度不超过0.05mm，

　　不会因为板材下垂刮蹭到回流焊炉内的温区组件。整个结构的边角都做了倒圆角处理，没有尖锐的毛刺棱角，避免操作人员上下料时被划伤，也防止刮蹭损坏PCB板上的贴片元件。在产线换型时，只需要调整板面上定位块的安装位置，搭配对应规格的仿形治具，就能快速完成产线切换，不需要重新加工整套托盘结构，能够有效降低多品种小批量生产场景下的工装投入成本，缩短换型调试的时间。
