医疗制药用C-14不锈钢定位承载板结构

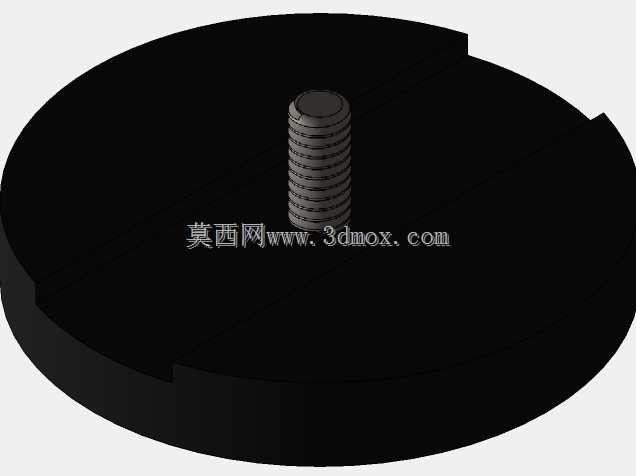

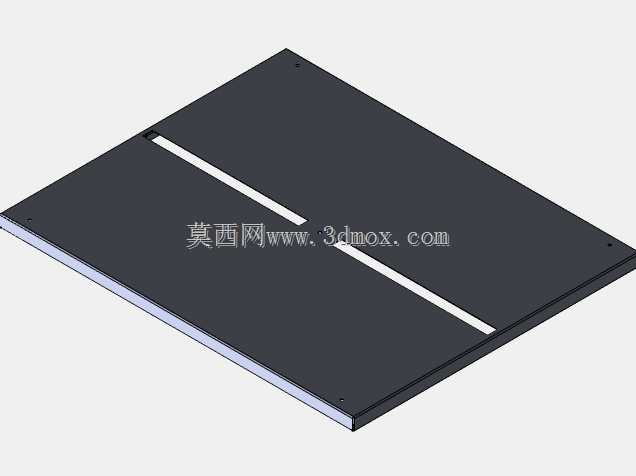

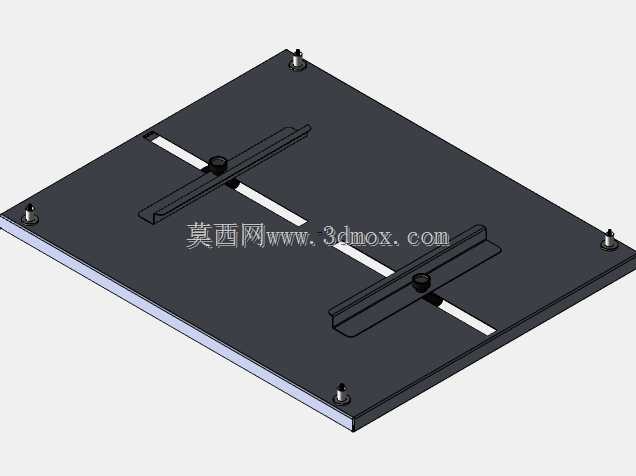

　　这款C-14不锈钢承载定位板，主要面向医疗、制药生产场景的洁净工位配套使用，适配洁净车间内对基材耐腐蚀、无析出、易清洁的硬性要求，基材选用C-14不锈钢材质，表面做哑光钝化处理，避免清洁过程中残留水渍、药剂残留，同时满足洁净区定期消杀的耐腐蚀需求，不会因长期接触消毒试剂、制药原料出现表层锈蚀、脱落污染生产物料的问题。板体主体采用整板裁切加工，边缘做倒圆角钝化处理，不存在尖锐毛刺，避免操作人员在工位作业时被划伤，也减少清洁时的卫生死角，符合医药生产区域的安全与卫生规范。板体上开设两条平行的通长导向槽，槽体边缘做铣边倒角处理，槽内配套可滑动的定位压块，压块通过底部的锁紧结构可沿槽体任意位置固定，能够适配不同尺寸的工装治具、待加工物料、

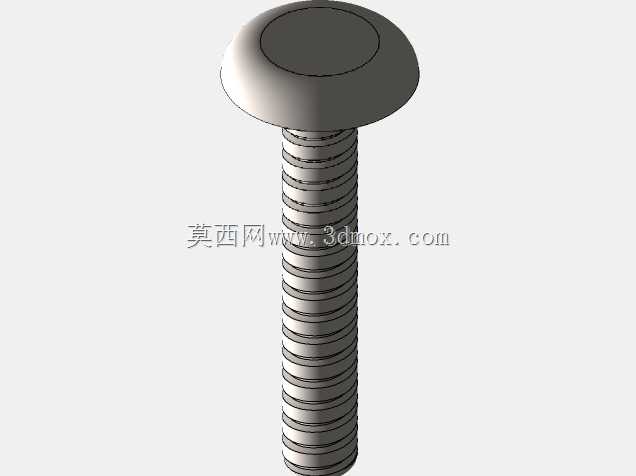

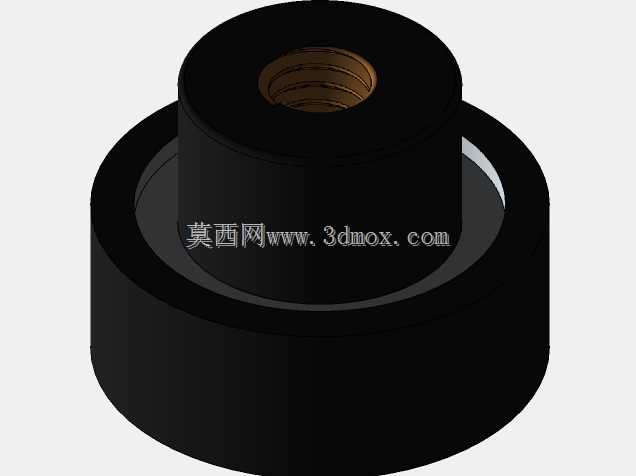

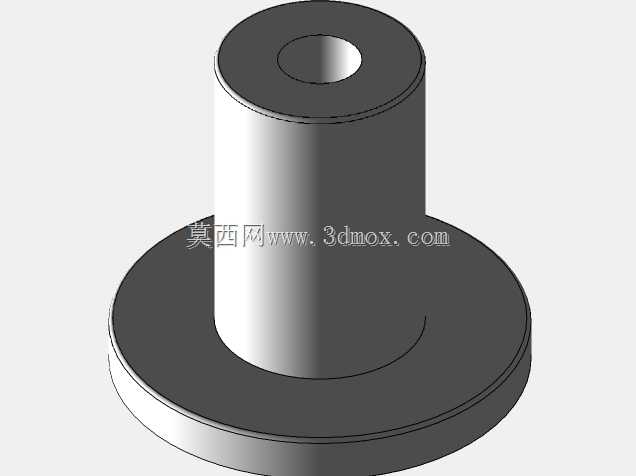

　　检测样本载具的快速装夹定位，无需额外在板体上打孔攻丝，调整定位位置时仅需松开锁紧件滑动压块即可，大幅缩短工位换型的调整时间。板体四个角位置设置嵌入式的安装固定孔，孔位内嵌不锈钢衬套，避免长期拆装固定螺丝时磨损板体基材，安装时可通过螺栓直接固定在洁净工位的台架上，也可搭配减震垫使用，减少工位作业时的振动传导，保证上方放置的精密检测设备、分装治具的稳定性。设计阶段优先考虑了洁净场景的清洁需求，所有外露棱边均做R2以上圆角处理，不存在直角缝隙，板体表面平面度控制在0.1mm/100mm以内，保证放置在板上的薄型载具、玻璃器皿不会出现倾斜、放置不稳的情况。导向槽的宽度与压块的配合间隙控制在0.05mm以内，既保证压块滑动顺畅无卡滞，

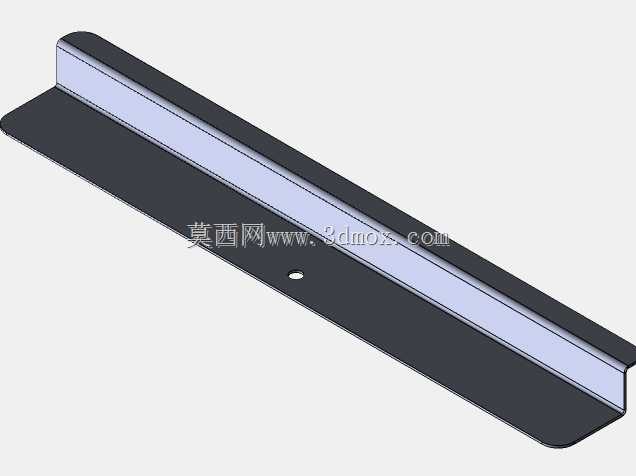

　　又避免间隙过大导致定位偏移，压块的压紧面贴附食品级硅胶垫，压紧过程中不会刮伤待固定的工件表面，也不会产生金属碎屑污染洁净环境。板体整体厚度根据承载需求做了针对性选型，常规工位承载15kg以内的工装、物料时不会出现明显形变，若用于承载较重的检测设备，可通过四角的固定孔加装加强筋提升整体刚性，安装边界可根据现有工位的台架尺寸做适配裁切，槽体长度也可根据实际装夹的工件尺寸调整，无需改动整体结构即可适配不同规格的工位需求。在制药生产线的样本分装工位、医疗耗材的组装工位、洁净区的检测工位上，这类不锈钢定位板可直接作为工位基准台面使用，替代传统的涂层台面、普通碳钢台面，避免长期使用后涂层脱落、基材锈蚀带来的产品污染风险，同时可滑动的定位结构能够兼容多规格产品的生产需求，减少工位更换时的工装改制成本。
