教学实训用手持金属探测装置结构设计

　　这款金属探测装置的结构设计，最初是面向教学实训场景开发的，核心是让学习者能通过实体装配理解电磁检测类设备的机械结构逻辑，同时也能适配小型场地的临时安检、户外探物等轻量使用需求。从实际使用场景来看，这类便携探测设备不需要固定安装点位，操作人员单手握持主机部分即可完成扫查动作，探测环前端的环形结构是检测磁场的发生与接收端，作业时需要保持探测环平面与被扫查面平行，距离控制在20毫米以内才能保证检测灵敏度，避免漏检小尺寸金属物件。

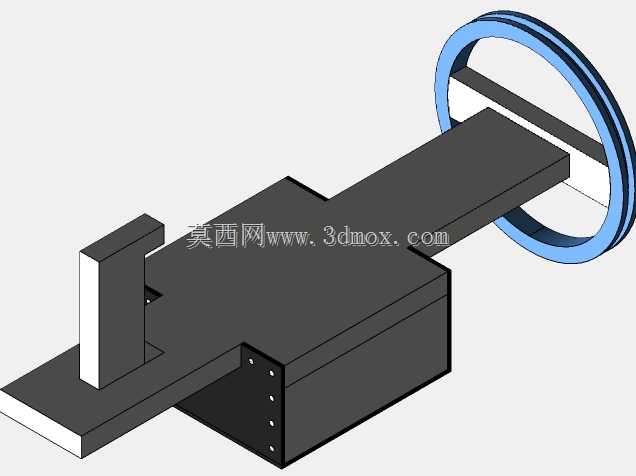

　　结构设计上，整体采用分体式布局，主机舱为矩形盒体结构，内部用来容纳控制电路板、供电模块与信号处理元件，舱体侧板预留了固定孔位，采用M3规格的紧固件完成盖板与主体的连接，既方便后期拆装调试电路，也能保证日常使用时的结构密封性，避免灰尘、潮气侵入舱内影响电路稳定性。连接臂采用平直的矩形截面型材结构，长度控制在280毫米左右，这个尺寸是结合普通人手臂握持的作业半径确定的，既不会因为臂长过短导致操作人员弯腰幅度过大增加疲劳感，也不会因为臂长过长导致探测端晃动幅度过大影响检测精度。

　　探测端的环形结构采用双层叠合设计，两层环形件之间预留了线圈缠绕的槽位，线圈固定完成后外层加装防护压圈，避免扫查过程中磕碰硬物损坏线圈绕组。握持端的挡块结构垂直设置在主机舱上方，高度为45毫米，刚好贴合操作人员握持时的虎口位置，长时间扫查作业时能分担手腕的承重，减少操作疲劳。整个装置的结构件大部分采用12毫米厚度的ACO板材通过数控切割加工成型，少量异形结构件采用3D打印制作，加工门槛低，装配难度小，很适合实训场景下让学习者独立完成从板材下料、孔位加工到整体装配的全流程操作。

　　从安装边界来看，整个装置不需要额外的固定基座，所有结构件装配完成后总重量控制在800克以内，握持作业时不需要额外的辅助支撑，存放时只需要预留350180120毫米的空间即可，对收纳场地没有特殊要求。实际功能层面，这套结构完全适配常规的涡流检测电路模块，探测灵敏度可以通过主机舱内的调节旋钮进行调整，既能检测到直径10毫米以上的铁磁性金属物件，也能通过参数调整识别铜、铝等非铁磁性金属，满足日常安检、户外探物、教学演示等多场景的使用需求。结构设计时特意将所有的走线都隐藏在连接臂的内部空腔中，外部没有裸露的线材，既避免了作业过程中线材被勾挂损坏的风险，也让整体外观更加简洁规整，操作时不会有多余的结构干扰扫查动作。
