机床用杠杆式传动连接构件结构设计

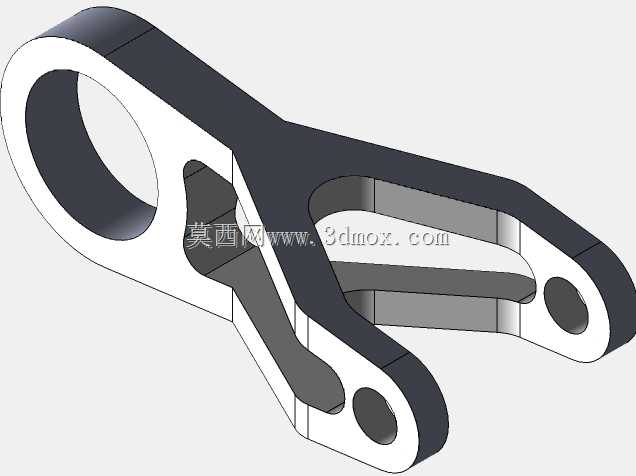

　　该构件属于机床传动系统中的杠杆类受力连接件，主要应用在普通车床进给机构的传动链路中，承担动力换向、行程放大的传动作用，安装位置处于进给箱与溜板箱之间的传动摆杆组区域，工作时随传动轴的往复转动做定角度摆动，将进给箱输出的旋转动力转化为溜板的直线进给驱动力。从结构设计逻辑来看，构件一端采用大尺寸整圆铰接孔设计，作为整个杠杆的摆动回转支点，孔内壁预留了足够的衬套安装余量，可适配标准铜套或滚针轴承的压装需求，降低长期摆动带来的铰接磨损，支点孔的端面做了加厚处理，避免轴向受力时出现端面变形，保证铰接副的回转精度。构件中部设置了镂空减重结构，在不降低整体抗弯强度的前提下，有效削减了构件自身重量，减少摆动过程中的惯性冲击，让进给传动的响应更灵敏，

　　同时镂空区域也为传动链路中的其他相邻构件预留了运动避让空间，避免摆动过程中出现结构干涉。构件另一端分布两个小尺寸铰接孔，分别用于连接进给拉杆和复位弹簧组件，两个孔的中心距经过严格的传动比核算，匹配CA6140车床的进给行程参数，保证进给量的调节精度符合加工要求，孔位周边做了局部加厚凸台，提升铰接位置的结构强度，承受往复拉动带来的交变载荷。从安装边界来看，构件整体轮廓的回转包络半径经过校核，安装后摆动过程中与周边的箱体壁、传动轴、防护盖板均保留至少3mm的安全间隙，不需要对原有车床的安装位做额外修改即可直接替换原有构件。构件的截面采用变厚度设计，支点到受力点之间的力臂区域厚度更大，应力集中的转角位置全部做了圆角过渡处理，避免长期交变载荷下出现应力断裂，整体结构兼顾了传动精度、结构强度与安装适配性，完全符合普通车床进给机构的实际工况需求。
