CA6140车床配套法兰式连接盘结构

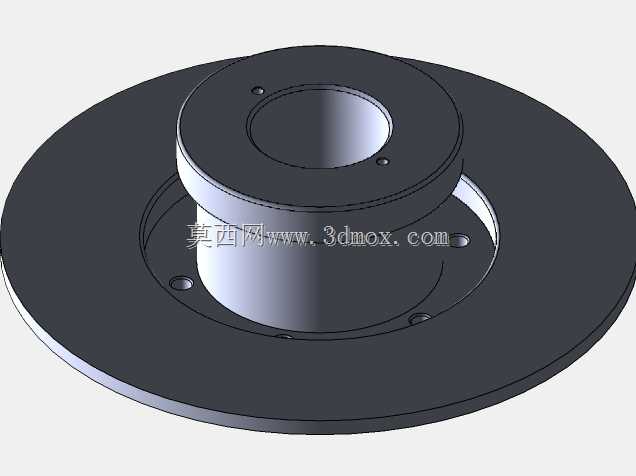

　　该盘类零件为CA6140卧式车床主轴系统配套的连接定位构件，主要承担主轴端与卡盘、夹具等工装的连接传扭功能，是车床加工工序中保障工件装夹同轴度的核心配套零件。从结构设计来看，零件采用阶梯式同轴回转构型，大直径外圆盘作为安装基准面，端面均布多组沉头安装孔，用于与车床主轴端的法兰端面完成螺栓紧固连接，安装面的平面度设计公差控制在0.02mm以内，可有效避免连接后出现端面跳动超差的问题；中部凸起的同轴轴段为定位配合段，外圆尺寸与主轴端内孔采用过渡配合设计，装配时可实现快速径向定位，无需反复找正即可保证连接后的回转同轴度；中心设置的贯通内孔用于穿过长棒料工件，适配车床加工长轴类零件时的棒料送进需求，内孔边缘做了0.5×45°的倒角处理，既可以去除加工毛刺，也能引导棒料顺利穿入，避免送料时刮伤工件表面。

　　在实际加工场景中，该零件的安装边界需匹配CA6140车床主轴端的标准连接尺寸，大圆盘外径与主轴法兰外径保持一致，不会在主轴回转时与周边的护罩、刀架组件产生运动干涉；凸起定位段的轴向伸出长度经过精确核算，装配后定位段端面与主轴端面完全贴合，不会出现轴向窜动间隙。零件的功能设计兼顾了装夹效率与回转精度，均布的连接孔采用对称排布设计，螺栓紧固后受力均匀，高速回转时不会产生不平衡离心力，可适配车床最高转速下的平稳运行需求；端面的小孔为定位销孔，装配时打入定位销可进一步传递扭矩，避免重载切削时螺栓受剪切力出现断裂失效。

　　从建模逻辑来看，整个零件采用回转体特征为基础建模，先通过旋转特征生成主体阶梯轮廓，再通过拉伸切除、圆周阵列等特征完成安装孔、定位销孔的加工特征构建，所有孔位的位置度公差均围绕回转中心对称设置，建模过程中严格遵循机械加工工艺顺序，先完成基准面的特征构建再添加细部结构，保证模型特征可直接导入CAM模块生成数控加工程序，适配车削、钻削等常规机加工工序的工艺要求，无需额外进行特征修补即可用于生产加工参考。
