CA6140车床用带凸缘法兰连接盘结构

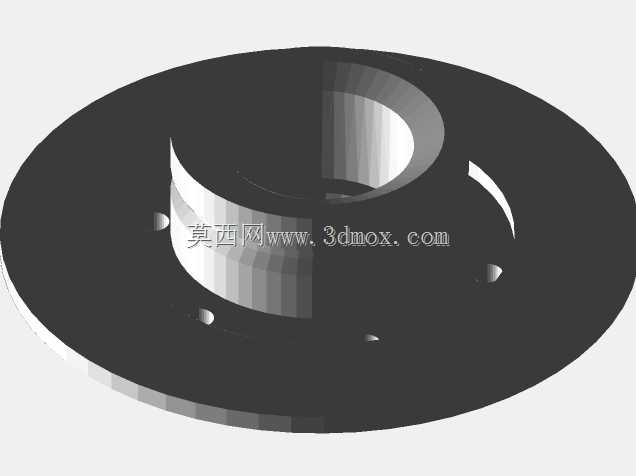

　　这类带凸缘的盘状连接件，是CA6140普通车床传动与装夹系统中常见的配套零件，主要承担轴端与外接工装、卡盘或者传动轮的扭矩传递、同轴定位功能，在车床主轴输出端、进给箱传动轴端都能见到同结构零件的应用场景。从结构设计逻辑来看，零件采用一体式盘座加中心凸台的构型，中心通孔用于穿过轴件或者安装定位芯轴，凸台的外圆柱面承担径向定位作用，与外接零件的内孔形成小间隙配合，保证回转过程中的同轴度误差控制在车床加工要求的公差范围内，避免高速回转时出现偏摆震颤。底部的圆盘法兰面上均匀分布的沉孔，用于穿装连接螺栓，安装时螺栓从法兰背面穿入，拧入外接零件的螺纹孔内，沉孔结构可以保证螺栓头不突出法兰端面，避免回转过程中与周边防护罩、刀架组件发生运动干涉。

　　设计时需要重点匹配安装边界尺寸：中心凸台的外径要与对接零件的内孔公差带适配，通常选用H7/h6的间隙配合，既保证装配时的顺畅度，又能控制径向窜动量；法兰盘的外径尺寸需要避开周边运动部件的最小安全距离，在CA6140车床的主轴端应用场景下，法兰外圆与主轴箱端面的间隙要控制在3mm以上，防止热胀后出现摩擦。法兰面的厚度需要根据传递扭矩的大小核算，保证螺栓锁紧后法兰不会出现翘曲变形，避免连接面出现间隙导致切削过程中振动传递到工件表面，影响加工粗糙度。零件中心通孔的尺寸根据适配的轴径确定，孔口通常做1×45度的倒角，方便轴件穿装时的导向，也能去除加工毛刺避免装配时割伤操作人员。这类盘类零件在建模时需要优先保证回转特征的同轴度，

　　所有圆柱面与中心轴线的同轴度公差要控制在0.02mm以内，法兰端面与中心轴线的垂直度公差不超过0.015mm，才能满足车床回转类零件的装配精度要求。实际应用中，这类连接盘不仅要传递主轴的切削扭矩，还要承受车削加工时的径向切削力，因此结构上避免了应力集中的直角过渡，凸台与法兰盘的衔接处采用小圆角过渡，减少交变载荷下的应力集中风险，提升零件的疲劳使用寿命。安装时需要先将法兰凸台与对接零件的定位孔完全贴合，再按对角线顺序逐步拧紧连接螺栓，保证法兰面受力均匀，避免单侧锁紧导致的定位偏斜，日常设备维护中也需要定期检查螺栓的预紧力，防止长期回转振动导致螺栓松动引发加工故障。
