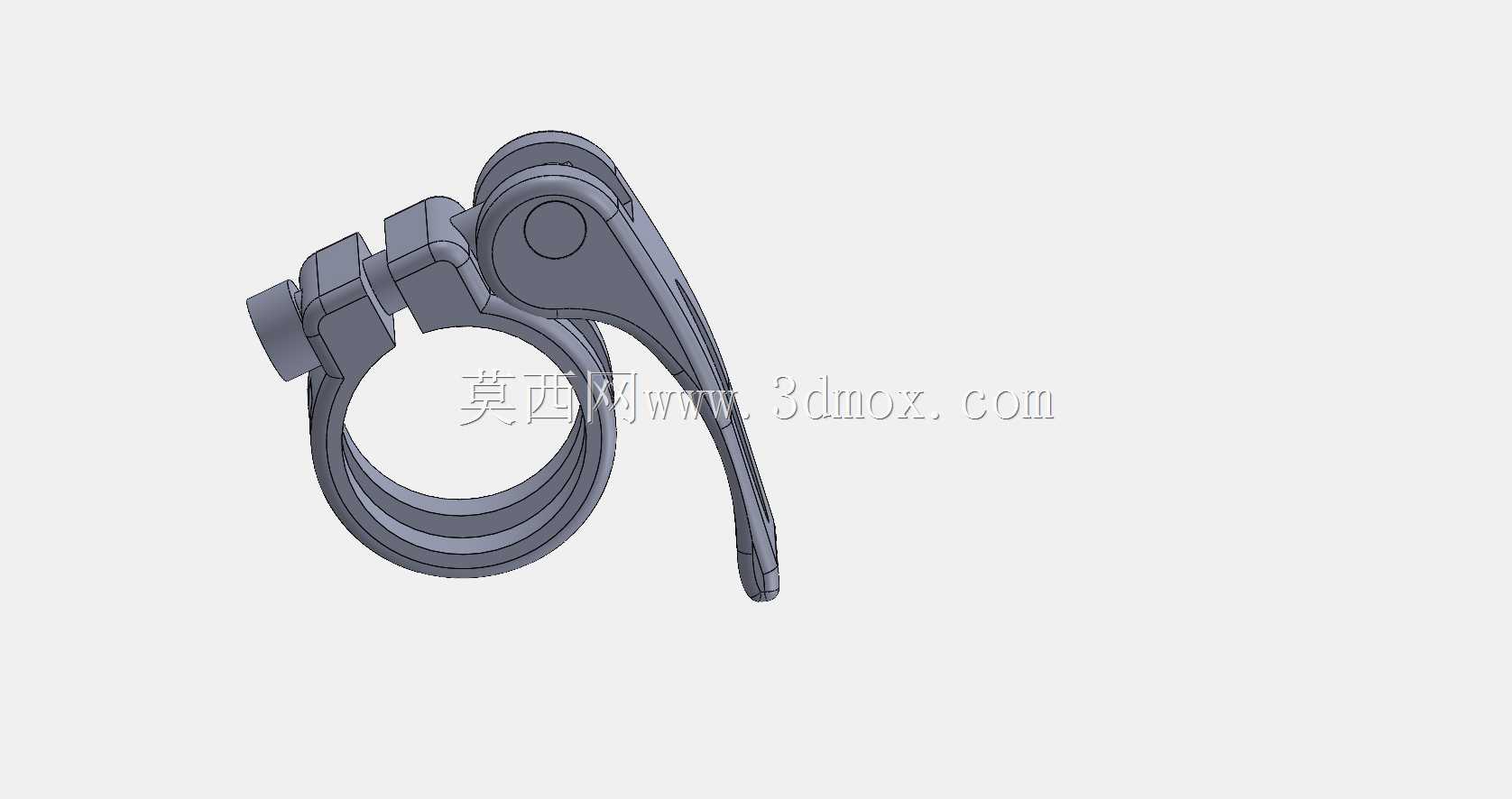

自行车快拆式环形夹锁紧结构

　　这款夹锁结构核心适配自行车轮组快拆、座管锁紧场景，也可拓展至户外便携装备、轻型工装的快速夹持场景，核心解决传统螺纹锁紧操作繁琐、拆装效率低的痛点。从结构设计逻辑来看，整体采用环形抱箍作为夹持基体，抱箍开口处通过偏心凸轮式压杆实现锁紧与释放，扳动压杆到闭合位置时，凸轮轮廓会拉动抱箍开口端收缩，对被夹持的圆管类构件施加均匀径向抱紧力，无需额外工具即可完成锁紧操作，日常调整自行车座管高度、拆装轮组时，单手握持扳动压杆即可完成操作，相比传统螺丝锁紧能节省70%以上的操作时间。设计阶段重点考量了夹持力的均匀性，抱箍内壁做了等厚圆弧处理，避免局部应力集中刮伤被夹持构件表面，压杆的握持段做了贴合手指弧度的曲面造型，

　　扳动时受力均匀不会出现硌手的问题，同时压杆的转轴位置做了限位结构，避免锁紧到位后压杆受震动自行松脱。安装边界上，抱箍的内孔直径适配常规自行车圆管规格，抱箍本体的径向厚度控制在合理范围，安装后不会突出过多影响周边构件布局，压杆的开合行程经过反复校核，完全张开时抱箍的开口量足够让被夹持构件顺利穿入，闭合后抱箍的收缩量能提供足够的抱紧力，即便在颠簸路面长期使用也不会出现滑移松脱的问题。结构上还做了防松设计，抱箍开口处的连接销轴采用过盈配合，避免长期反复开合后出现销轴窜动的问题，压杆的凸轮接触面做了硬化处理，降低长期使用后的磨损量，保证锁紧力长期稳定。除了自行车场景，该结构也可直接移植到需要快速拆装的轻型设备上，比如摄影器材支架、户外折叠架的管件锁紧，只需要调整抱箍内孔尺寸即可适配不同直径的圆管构件，整体结构没有复杂异形件，加工难度低，适合批量生产，装配时只需要将销轴穿入对应孔位即可完成组装，生产装配效率较高。
