CA6140旋风填料分配器结构设计

　　在矿物分选、化工填料塔作业场景中，物料的均匀分布直接决定分选效率与传质效果，旋风填料分配器正是依托离心力场实现物料精准分流的核心配套装置。该设备安装于填料塔上部进料段，作业时带压物料沿切向入口进入分配腔，在腔体内形成稳定旋流场，不同密度、粒径的物料在离心力作用下沿预设流道分流，经多组径向布置的弯管导流后均匀落至下方填料层，避免物料偏流导致的填料局部过载、分选精度下降问题。

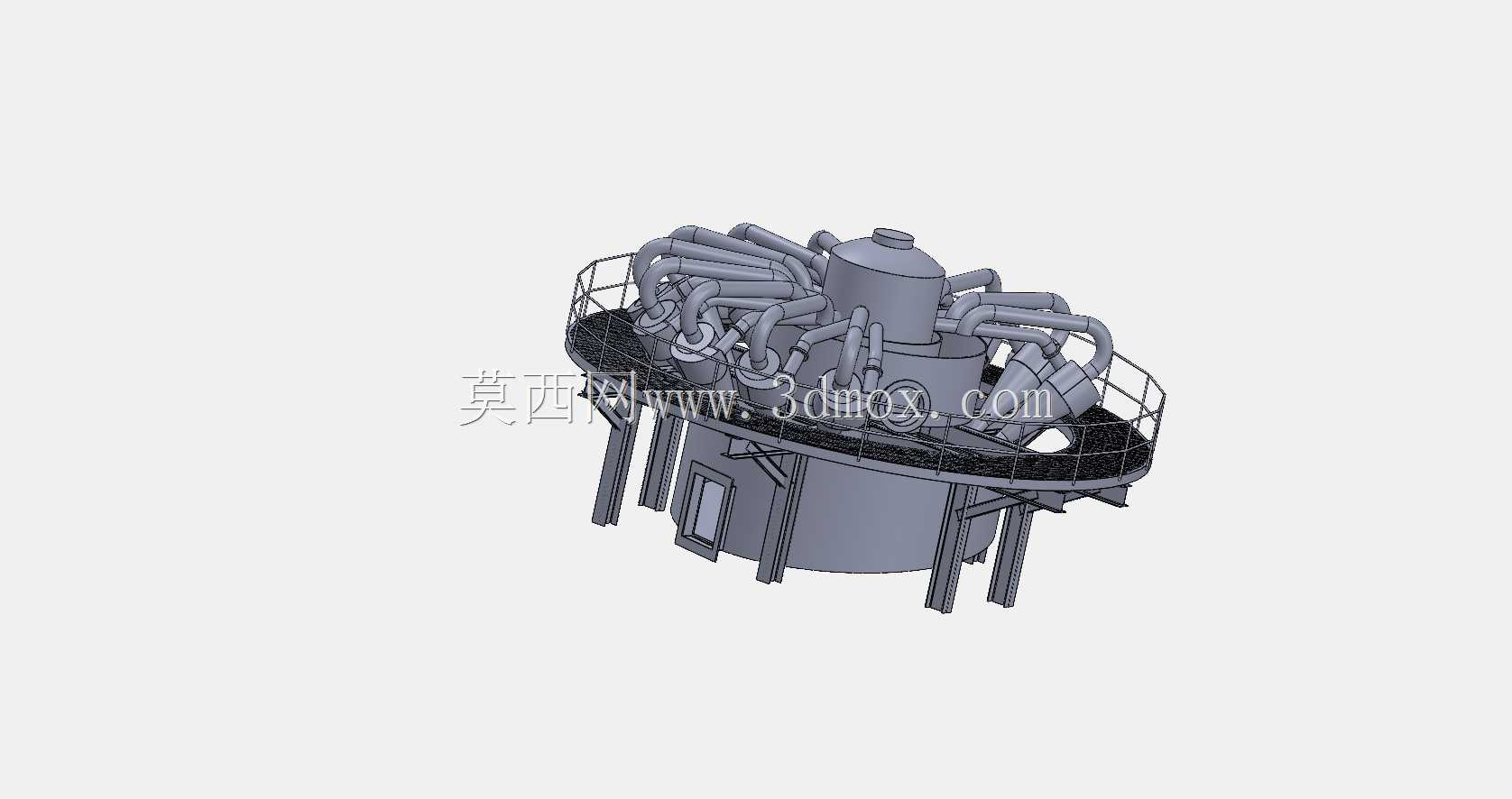

　　从结构设计逻辑来看，该分配器采用立式圆柱主腔体作为旋流发生核心，顶部设置封闭端盖预留检修人孔，腔体周向均匀排布8组导流弯管，弯管出口角度经过流场仿真校准，保证各出口物料流量偏差控制在工程允许范围内；腔体下部设置锥形过渡段与下方塔体法兰对接，外围配套环形操作平台与防护栏杆，平台宽度满足单人检修操作空间要求，支撑腿采用型钢焊接结构，沿腔体周向均匀布置，可承受满负荷作业时的设备自重与物料动载荷。

　　设计过程中重点考量了安装边界适配性，主腔体直径需匹配对应塔体内径，安装时需保证设备中心轴线与塔体轴线重合度偏差不超过千分之二，避免旋流场偏移影响分配效果；导流弯管的弯曲半径经过流阻计算优化，既减少物料输送过程中的压损，也避免大颗粒物料在弯管处卡堵；下部支撑腿的高度可根据现场进料管线标高做适应性调整，法兰连接面采用凹凸面密封结构，适配带压作业工况的密封要求。

　　实际运行中，该分配器可适配含固体颗粒的浆料、粉体等多种物料工况，旋流结构本身可对进入的物料起到预分散作用，减少后续填料层的堵塞概率；周向布置的导流管将物料分成多股均匀下落，覆盖整个填料层截面，相比传统直管进料结构，可有效提升填料利用率，降低塔内偏流、沟流等异常工况的发生概率。设备外部的操作平台与直梯连通，方便日常巡检时观察各出口出料状态，腔体侧面设置的观察窗可直观查看内部旋流状态，便于运行参数调整。
