带安装座的环形夹紧固定支座结构设计

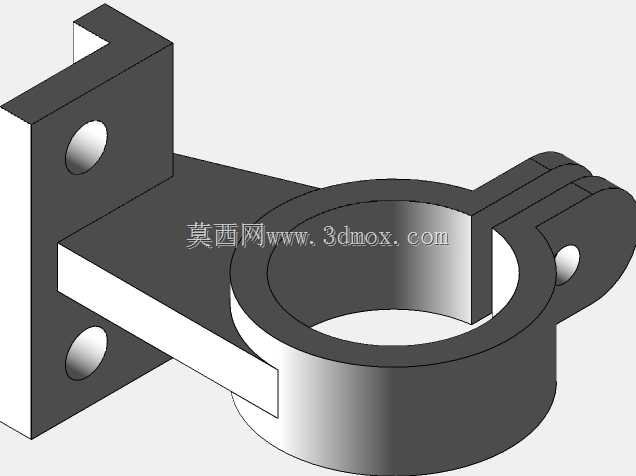

　　这类带立式安装板的环形夹紧支座，在工业管路布设、轻型执行元件固定场景中应用十分广泛，常见于气动系统管线排布、小型液压管路辅件固定、设备走线架的辅助支撑工位，也可作为传感器安装支架的连接基座使用，核心作用是通过环形抱合结构抱紧圆柱类构件，再借助侧边的安装板完成与设备机架、墙面型材的刚性连接，避免被固定件出现轴向窜动、径向偏移的问题。从结构设计逻辑来看，整体采用一体化折弯式的连接筋板衔接安装板与环形抱箍，没有额外的拼接焊缝，既减少了装配环节的累计误差，也能提升整体结构的抗扭刚度，安装板上预留的两个同轴通孔，适配常规的内六角圆柱头螺栓穿装，孔位间距按照通用型材的安装孔距做了匹配设计，

　　不需要额外打孔即可直接固定在标准工业铝型材或者钢板焊接机架上。环形抱箍部分采用开口式设计，侧边预留的锁紧耳结构可以通过螺栓收紧，适配一定公差范围内的圆柱外径，不需要严格匹配被夹持件的精确尺寸，能降低现场安装的适配难度，抱箍的内壁做了等直径的圆弧处理，夹紧时可以和被夹持件的外圆面充分贴合，避免局部应力集中划伤被固定件的表面，也能提升夹紧后的摩擦力，防止受振动时出现滑移。安装边界方面，立式安装板的厚度按照常规支撑件的刚度要求设置，伸出的连接筋板宽度覆盖了安装板到抱箍的整个衔接区域，在承受侧向载荷时不会出现筋板变形的问题，抱箍的轴向宽度根据常见的被夹持件长度做了优化，既不会因为宽度过大占用过多安装空间，也不会因为宽度过小导致夹紧力不足。

　　设计时还考虑了安装操作的空间预留，安装板上的通孔周边做了沉头空间，螺栓锁紧时头部可以完全埋入板件表面，不会出现突出的干涉问题，抱箍侧边的锁紧耳位置预留了足够的扳手操作空间，现场安装时不需要特殊工具，用普通的开口扳手即可完成锁紧作业。整个构件的棱角位置都做了小尺寸的倒角处理，既避免加工和安装过程中出现锐边划伤的问题，也能减少应力集中点，提升构件的疲劳强度，在承受反复振动载荷的工况下也不容易出现开裂问题。
