蜗轮蜗杆传动用蜗轮零件三维设计

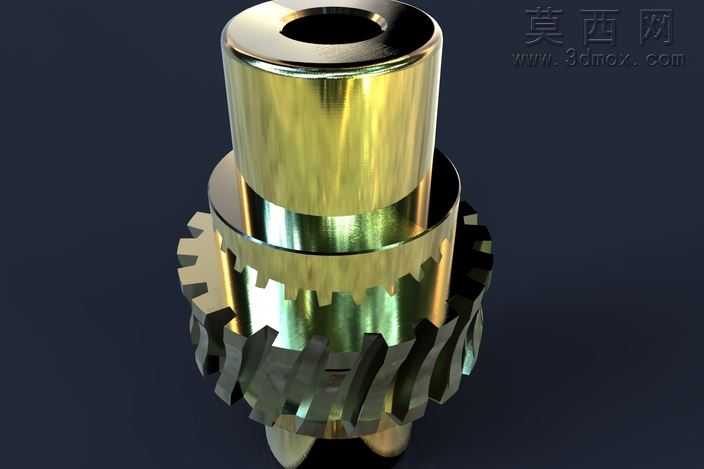

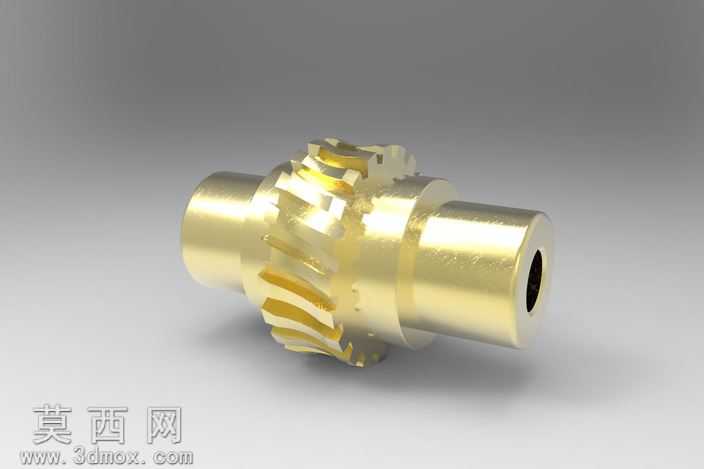

该蜗轮零件采用三维参数化建模方式完成全结构设计，建模过程中首先以回转体特征构建两端同轴轴颈基体，精准控制轴颈的外径尺寸、轴向长度与内孔同轴度公差，保证后续装配时与支撑轴承的配合精度。针对核心的轮齿部分，严格遵循蜗轮蜗杆啮合的齿廓成型原理，通过螺旋扫掠、布尔运算切除等特征操作生成渐开线斜齿结构，逐齿校验齿距、齿厚、螺旋角参数，确保轮齿与配对蜗杆啮合时的接触面积符合传动要求，避免出现啮合卡滞、传动间隙过大的问题。轮齿与两侧轴颈的衔接位置设计有过渡沟槽结构，建模时对沟槽的圆角、退刀尺寸做了精细化处理，既满足机加工时的退刀工艺要求，也能降低轴肩位置的应力集中风险，提升零件整体结构强度。材质渲染阶段采用黄铜金属材质，还原铜质蜗轮的真实质感，调整金属粗糙度、反射率参数，呈现出金属加工后的细腻光泽与表面加工纹理，同时对轴颈端面、内孔壁、轮齿齿面做差异化的材质表现，区分不同加工面的工艺特征。整体设计围绕蜗轮蜗杆传动装置的实际使用需求展开，在结构上兼顾传动性能与加工工艺性，所有特征参数均符合机械传动零件的设计规范，可直接用于传动机构的装配验证、运动仿真以及后续的加工工艺编制，能够直观呈现蜗轮零件的完整结构细节与装配适配特征。
