直齿塑料圆柱齿轮三维结构设计

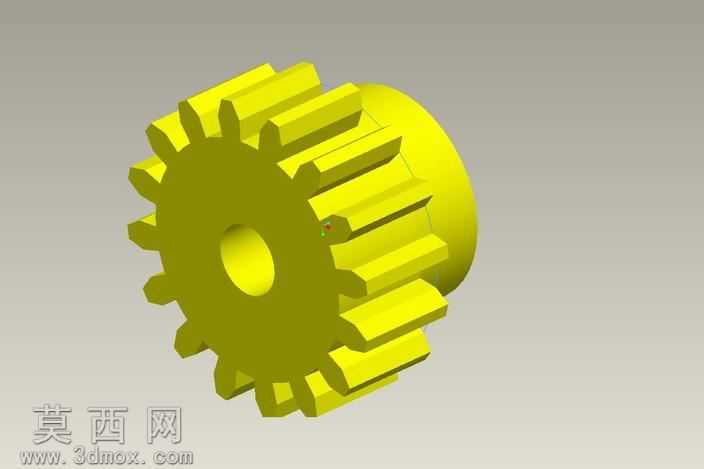

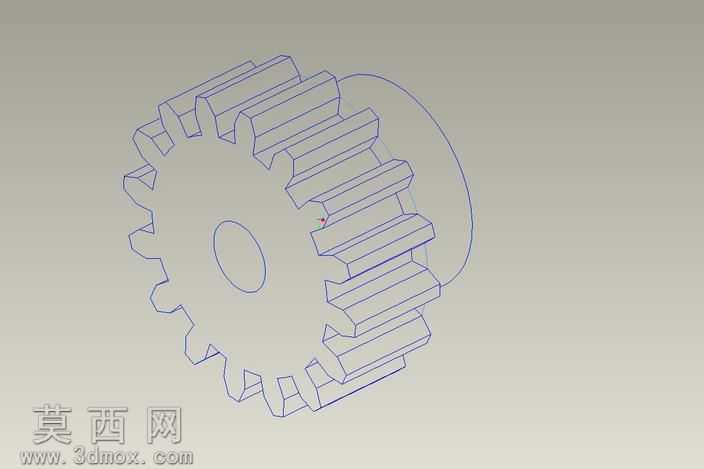

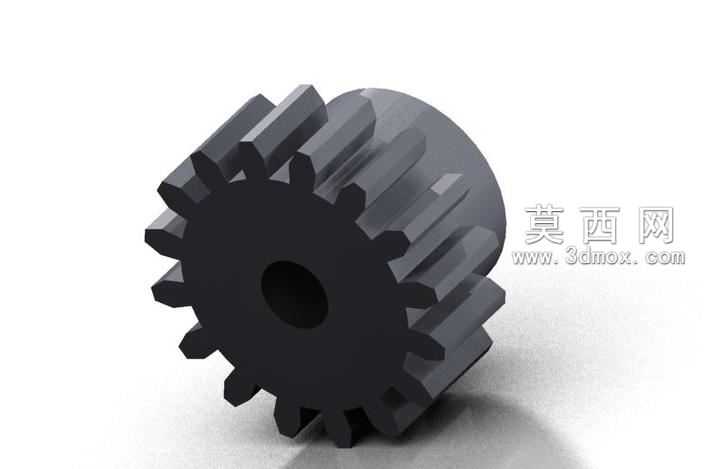

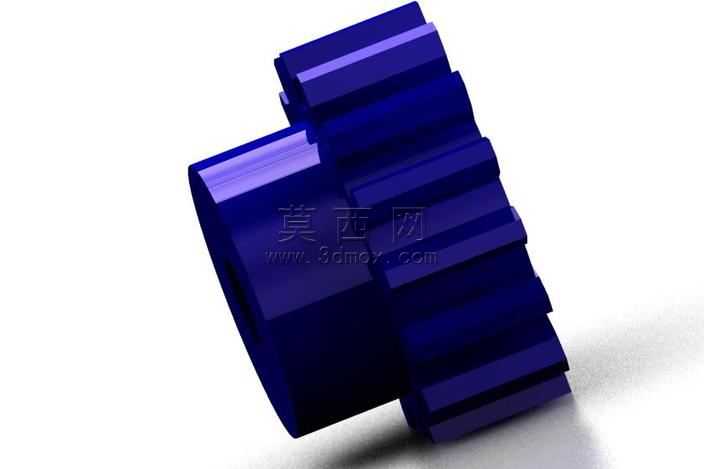

本作品为直齿结构塑料圆柱齿轮的三维建模成果，建模过程围绕塑料传动件的实际应用需求展开，首先确定齿轮的基础传动参数，匹配小载荷传动场景的模数、齿数、齿宽、中心轴孔直径等核心尺寸，保证齿形轮廓符合标准渐开线齿廓的几何要求，避免齿形偏差导致的传动卡滞、啮合噪音过大等问题。建模阶段优先保证齿部特征的精度，通过参数化绘制单齿齿廓后阵列生成全部轮齿，确保每个轮齿的齿厚、齿高、齿距完全一致，轮齿与轮毂主体的衔接处做了平滑过渡处理，既避免注塑成型时的应力集中问题，也能提升齿轮整体的结构强度，降低传动过程中齿根断裂的风险。模型主体为一体式圆柱轮毂结构，中心设置贯通式安装轴孔，轴孔尺寸适配常规小型传动轴的装配公差要求，轮毂外侧与轮齿根部的连接段做了等厚设计，适配注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲等成型缺陷。材质设置上选用工程塑料的视觉效果，呈现均匀的亮黄色哑光塑料质感，渲染时突出塑料件的表面质感，同时清晰展现轮齿的排布规律、轴孔的装配结构、整体的尺寸比例，模型的所有结构特征都做了实体化处理，无破面、无重叠面、无多余几何特征，可直接用于后续的装配干涉检查、运动仿真模拟、注塑模具设计参考等场景。设计过程中充分考虑塑料齿轮的应用特性，相较于金属齿轮，该塑料齿轮具备自重轻、运行噪音低、自润滑性好的特点，适用于小型家电、办公设备、玩具产品等小载荷、低转速的传动场景，建模时特意简化了不必要的冗余结构，在保证传动结构强度的前提下控制零件整体重量，同时让零件结构更适配注塑成型的生产工艺，减少后续生产环节的改造成本。
