机床铰接式连接支座结构设计

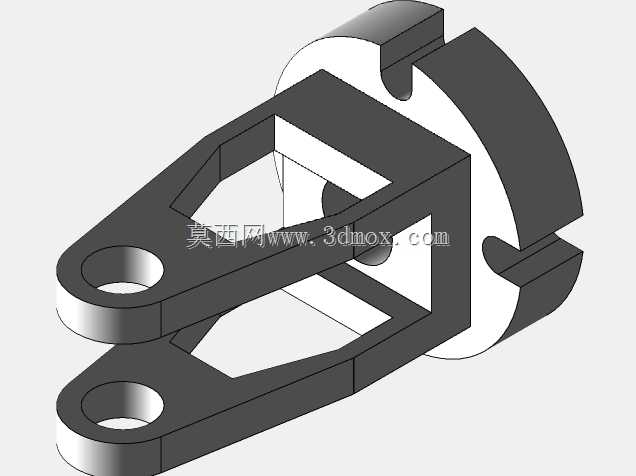

　　该铰接式连接支座主要应用于机床进给机构的传动链路中，作为执行部件与动力输出端的中间连接载体，承担运动传递、载荷承载与铰接摆动的核心作用，在普通车床、数控车床的溜板箱传动、刀架进给辅助定位场景中应用广泛，能够适配多类需要小角度往复摆动的传动连接需求，避免刚性连接带来的应力集中问题，在设备运行过程中可抵消部分装配误差带来的附加载荷，提升传动链路的运行稳定性。从结构设计逻辑来看，整体采用一体式铸钢毛坯加工成型的思路，主体分为法兰安装端与双叉耳铰接端两个功能区段，法兰端设置对称的卡口定位结构，可直接卡入设备基体的定位槽内完成预定位，无需额外设计定位销孔即可保证安装同轴度，减少现场装配的调整工作量；双叉耳端上下平行设置两个同轴铰接孔，

　　孔位公差严格按照H7级精度控制，可与配套的铰接销轴实现间隙配合，满足铰接摆动过程中的转动顺滑度要求，同时叉耳之间的镂空区域为配套连杆的摆动预留了充足的活动空间，避免运动过程中出现结构干涉。在安装边界设计上，法兰端的外径尺寸与配套安装位的沉孔尺寸保持过渡配合，安装后法兰端面与基体安装面完全贴合，可承受径向与轴向的复合载荷；双叉耳的开档尺寸与配套连杆的端部厚度匹配，铰接孔的中心距与传动行程的摆动角度经过运动仿真校核，在最大摆动角度下，连杆与支座本体的最小间隙保持在2mm以上，既不会出现运动卡滞，也不会因间隙过大导致传动过程中出现冲击异响。结构的壁厚设计遵循等强度原则，受力较大的叉耳根部与法兰衔接位置做了圆弧过渡处理，

　　避免应力集中导致的疲劳断裂，非受力区域做了镂空减重处理，在保证整体结构强度满足额定载荷1.5倍安全系数的前提下，尽可能降低零件自身重量，减少传动链路的运动惯量，提升机构响应速度。这类支座在实际使用中，除了机床传动场景外，也可适配自动化设备的连杆传动机构、工装夹具的压紧摆臂连接等场景，铰接孔可根据实际使用需求配套自润滑衬套，减少日常维护的润滑工作量，法兰端的卡口结构也可根据不同设备的安装形式做适应性调整，具备较强的通用适配性。
