适配550W光伏面板的斜单立柱支撑构件

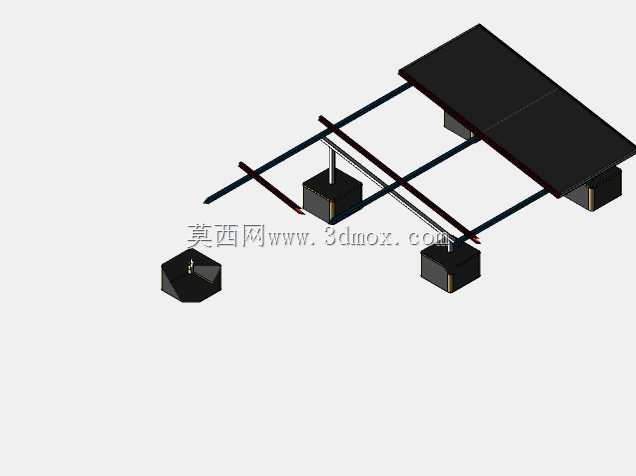

　　在分布式光伏电站的户用、工商业平屋顶及小型地面电站场景中，支撑构件的结构合理性直接决定光伏组件的运行稳定性与发电效率，这款适配550W规格光伏面板的斜向单立柱支撑结构，正是针对中小规模光伏安装场景的轻量化需求完成的结构设计。从实际安装边界来看，该结构采用单根垂直立柱作为主承载基础，立柱底部可通过膨胀螺栓与混凝土基座、屋面配重块直接固定，无需复杂的地桩施工，大幅降低现场安装的作业量，尤其适合荷载有限的老旧屋面、临时搭建的发电点位使用。斜向支撑梁采用等截面长条型材设计，倾斜角度经过力学核算，匹配国内大部分纬度地区的最佳太阳入射角，能够让搭载的550W光伏面板全年接收的太阳辐射量保持在较高区间，避免角度偏差带来的发电效率折损。

　　设计过程中优先考虑了现场装配的便捷性，斜梁与立柱的连接节点采用标准化的铰接配合形式，现场施工时无需复杂焊接作业，仅通过标准紧固件即可完成角度锁定与结构固定，单组支架的安装耗时可控制在二十分钟以内，能够有效缩短分布式电站的整体施工周期。从结构受力逻辑来看，垂直立柱主要承担竖向的面板自重荷载与雪荷载，斜向梁则将风荷载产生的水平分力传递至立柱底部的固定基座，整体受力路径清晰，没有冗余的传力环节，在保证结构强度的前提下尽可能压缩了型材的截面尺寸，控制整体耗材用量。该结构的安装适配性较强，斜梁上预留的标准化安装槽位可兼容常规边框尺寸的550W光伏面板，无需额外打孔加工，同时预留的调节余量可适配±5°的角度微调，

　　满足不同安装点位的实际朝向调整需求。针对户外长期使用的场景，结构的型材选型预留了足够的腐蚀余量，连接节点的位置避开了易积水的低洼区域，减少长期户外使用过程中积水锈蚀带来的结构失效风险。不同于大型地面电站采用的多立柱联动支架，这款单立柱斜撑结构的单组占地面积更小，可根据屋面的实际可用面积灵活排布点位，避开屋面的通风口、检修通道等障碍物，最大化利用屋面的闲置空间布置光伏组件，在户用光伏、小型工商业屋顶电站、离网型户外供电点位等场景中都有较强的适配性。
