移动式倾斜网带输送分拣工作台

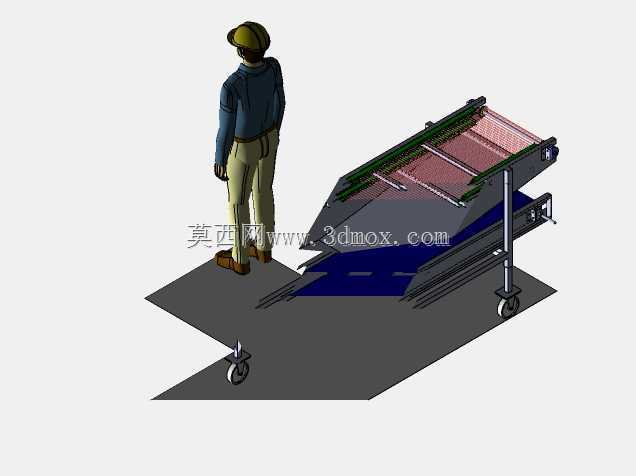

　　这套移动式倾斜网带输送分拣工作台的三维结构，围绕车间零散工件转运、工位间柔性衔接、轻型物料分选作业的实际需求搭建，整体采用带倾角的网带输送主体搭配可移动脚轮底座的布局，在离散制造车间的机加工序流转、包装线前段上料、小件产品外观检测分选场景中适配性极强。设备整体采用倾斜布置的输送面，倾角设计经过工位人机工程校核：作业人员站立在设备低位侧时，无需大幅弯腰即可将待输送工件铺放到网带起始端，网带沿倾斜方向向上输送过程中，作业人员可在输送面两侧同步完成残次品挑拣、工件方向整理、不同规格物料分流的操作，高位输出端可直接对接后续加工设备进料口、成品收纳料箱或者流水线接驳段，省去了人工反复搬运抬升工件的重复劳作。底部机架采用方管焊接框架结构，

　　框架底部四角安装带刹车的万向脚轮，单脚轮承载余量按照整机满载工况的1.5倍选取，设备需要切换作业工位时，只需松开脚轮刹车，单人即可推动整机在车间平整地坪上移动，到位后锁死刹车即可固定作业位置，无需做地脚螺栓预埋，特别适合多品种小批量生产、工位布局需要频繁调整的柔性生产车间。输送面采用镂空网带结构，网带表面的镂空孔隙可以让工件携带的切削液、碎屑、粉尘直接透落到下方承接区域，不会随带面运行夹带堆积，在机加工车间输送带切削液的五金零件、食品车间输送带水渍的包装件、轻工车间输送带浮尘的塑胶件时，都能避免杂物在带面积压造成的工件打滑、带面磨损问题。网带两侧设置可调高度的导向挡边，挡边采用折弯钣金件制作，通过腰型孔与机架侧梁连接，

　　可根据输送工件的外形尺寸调整挡边间距与挡边高度，防止倾斜输送过程中工件从带面两侧滑落；机架侧部设置手摇升降调节机构，通过丝杠传动带动输送面高端的支撑立柱升降，可在一定范围内无级调整输送面的倾斜角度，针对不同摩擦系数的工件：表面光滑的塑胶件可调小倾角避免工件下滑，表面粗糙的重型工件可适当增大倾角提升抬升效率，调节到位后通过锁紧螺母固定支撑位置，运行过程中不会出现角度自行偏移的问题。设备的驱动单元布置在输送面高端的侧部，采用减速电机直接驱动主动辊的布局，传动链短、运行噪音低，主动辊表面包胶处理，增大与网带之间的摩擦力，避免重载启动时网带打滑；从动辊布置在输送面低端，配套张紧调节结构，长期运行网带出现松弛伸长时，

　　可通过两端的张紧螺栓调整从动辊位置，让网带保持合适的张紧度，不会出现跑偏、跳齿的故障。从安装边界来看，整机的占地轮廓按照常规车间通道宽度设计，移动状态下的整体宽度不超过标准车间1.2米通道的通行限值，高度方向在倾角调至最小工况下也满足车间2.8米净空的通行要求，对接周边设备时，高位输出端的高度可在常规工作台面750毫米到1200毫米区间内调整，能够匹配市面上绝大多数标准工作台、输送线、加工设备的进料口高度；低位进料端距离地面的高度控制在200毫米左右，作业人员放置工件时抬脚即可将料箱推到进料端旁，无需过度抬举重物。结构建模过程中所有钣金件、管材、标准件都按照实际加工工艺拆分，焊接框架预留了焊接收缩余量，网带的链节、辊筒的装配关系完全按照实际传动逻辑约束，脚轮、丝杠、锁紧件这些外购标准件的安装尺寸都匹配市面通用件的规格，后续出工程图时可直接调取对应尺寸做生产下料，不需要二次重构装配关系。设备在实际使用中还可根据场景拓展附加结构：在网带上方加装风冷喷嘴可对输送中的高温工件做在线冷却，加装检测传感器可实现工件计数、缺料报警，在侧面加装置物台可放置分拣出来的不合格品收纳盒，整体结构的拓展冗余度在建模阶段就已预留，不需要对主体机架做切割改动即可完成附件加装。
