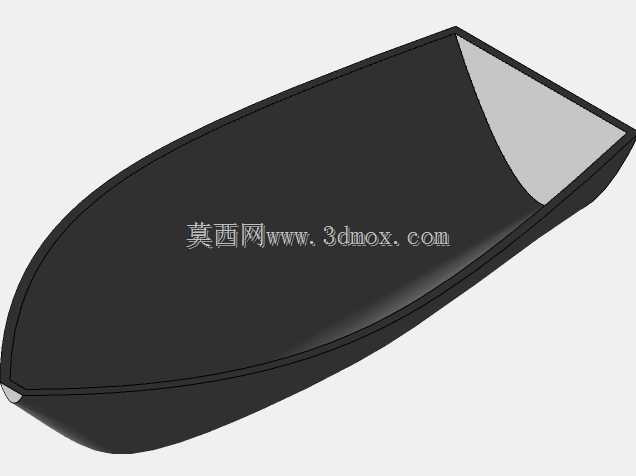

流线型曲面壳体类结构三维造型设计

　　该曲面壳体结构在设计阶段优先考虑了流体力学适配特性，整体采用大曲率连续过渡的流线型外轮廓，从前端收窄的弧面到后端平缓延展的曲面，全程保持G2连续的曲面顺滑度，避免出现应力集中的棱角结构，这类结构常应用在需要降低流体阻力的户外设备外壳、小型载具外覆件、流体导流部件等场景中，能够有效减少运行过程中的风阻或液阻，提升设备运行的稳定性。从结构设计思路来看，建模过程中先通过多截面放样构建基础曲面骨架，再对边缘衔接处做曲率匹配调整，壳体整体采用等壁厚设计思路，预留的安装边界在壳体内侧边缘做了加厚止口结构，方便后续与内部支撑框架做嵌合安装，不需要额外设计突出的安装耳位，能够保证外表面的完整流畅性，不会因为安装结构破坏整体曲面的连续性。实际应用中，

　　这类曲面壳体可以作为小型无人航行器的主体外壳、户外监测设备的防风外罩、特种运输载具的导流外覆件使用，壳体的曲面弧度经过反复调整，前端的收窄弧面能够将迎面的流体顺畅分流到壳体两侧，后端的平缓曲面能够减少流体剥离产生的紊流，降低运行过程中的振动与能耗。外形尺寸方面，整体轮廓长宽比控制在3:1左右，最大宽度位于壳体总长三分之一的位置，符合流体导流结构的最优比例区间，安装边界的内侧止口深度统一设置为壁厚的1.5倍，既能够保证嵌合安装的结构强度，也不会过多占用壳体内部的可用空间，内部腔体的曲面过渡同样保持顺滑，没有突兀的凸起或凹陷，方便内部元器件、支撑结构的布局安装，不会因为内部曲面的不规则导致空间浪费。

　　建模过程中对曲面的分模线做了隐藏式设计，将拼接位置设置在壳体侧面曲率变化最小的位置，后续生产开模时能够顺利脱模，不会出现倒扣结构，同时拼接缝隙不会破坏外表面的视觉整体性，壳体边缘做了微小的圆角过渡，避免锐边带来的安装划伤风险，整体结构在保证曲面造型流畅的前提下，兼顾了生产加工的工艺可行性与实际安装使用的结构可靠性，针对不同的应用场景，还可以在壳体表面预留对应的传感器安装孔位、走线孔位，不需要对整体曲面结构做大幅修改，具备较好的结构拓展性。
