小型云台转向连接万向架结构

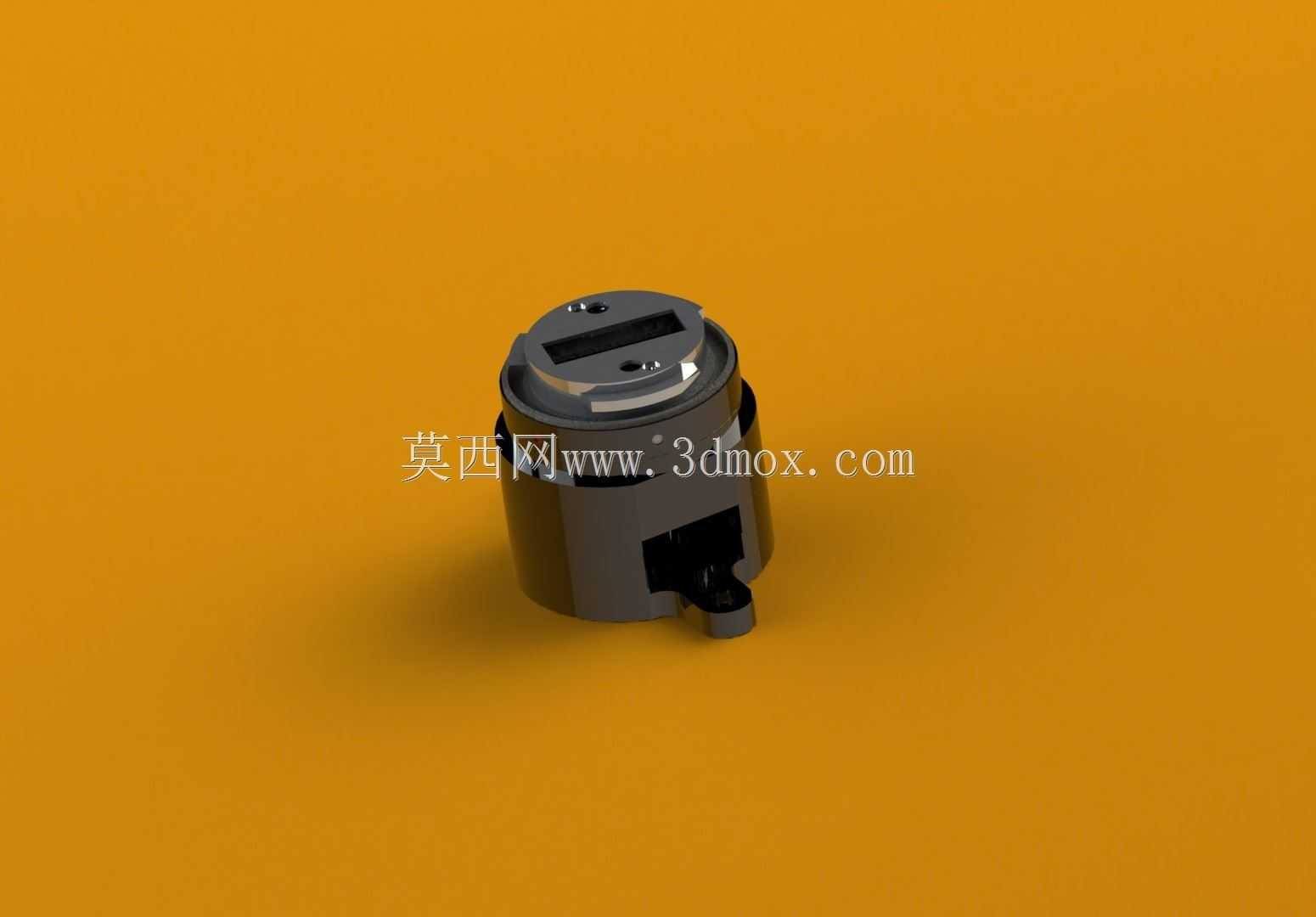

　　这类小型万向架核心应用在小型航拍云台、精密检测设备的姿态调整模块中，承担多自由度转向的铰接连接作用，能够在设备运行过程中补偿不同轴系之间的角度偏差，保证搭载的功能模块可以在设定角度范围内顺畅完成俯仰、横滚方向的姿态调整，不会因为连接部位的卡滞出现姿态调整顿挫、定位偏差的问题。从结构设计来看，该万向架采用筒状主体集成铰接支座的一体化布局，主体上部预留的安装槽用于和上部搭载模块的定位凸台配合，通过紧固件锁紧后可以保证上部模块和万向架主体之间无相对窜动，下部伸出的铰接耳轴用于和下部固定基座连接，耳轴位置的同轴度公差控制在0.02mm以内，避免转动过程中出现偏磨卡滞。设计过程中优先考虑了转动副的间隙控制，铰接部位预留的配合间隙控制在0.

　　01-0.03mm之间，既能够保证转动的顺畅性，又不会因为间隙过大导致搭载模块出现晃动，影响姿态调整的精度。外形尺寸方面，该万向架整体为圆柱形结构，径向最大尺寸不超过30mm，轴向总高度控制在35mm以内，安装时下部耳轴的中心距基座安装面的高度为8mm，上部安装槽的定位尺寸和主流小型云台搭载模块的安装接口匹配，不需要额外加工转接件就可以直接完成装配。实际应用场景中，这类万向架除了航拍云台之外，也可以用在小型自动化检测设备的探头调整机构、桌面级精密操作机械臂的末端关节位置，承担小负载条件下的多自由度转向连接功能，结构本身没有集成驱动元件，需要配合外部的舵机或者微型伺服电机完成角度驱动，铰接部位的接触面做了减摩处理，

　　长期往复转动也不会出现过度磨损导致的精度下降问题。设计时还考虑了走线需求，筒状主体的中空腔体可以穿过搭载模块的信号线、供电线，避免线缆外露在转动过程中出现拉扯磨损，侧面预留的缺口用于走线时的线缆限位，保证转动过程中线缆不会和周边结构发生干涉。安装边界上，下部基座的安装孔位采用对称布局，两个安装孔的中心距为20mm，适配M2规格的紧固件，上部搭载模块的安装槽宽度为4mm，深度为2mm，能够快速完成搭载模块的定位锁紧，不需要复杂的调试就可以保证转动轴线和设计基准重合。
