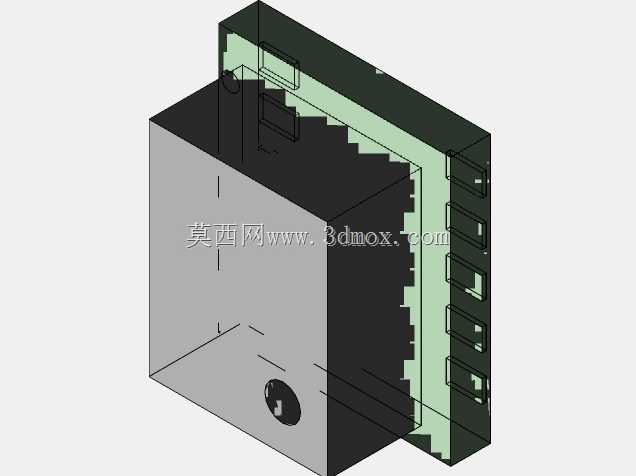

PK10 eMGA集成式电子功能模块结构设计

　　这款集成式电子功能模块的结构设计，最初是为工业控制柜内的信号转接、功率分配场景做的配套方案，在机床电控柜、自动化生产线的分布式IO节点、小型设备的电控集成单元里都能适配，主要承担多路信号的汇接、小功率回路的通断控制以及相邻回路的电气隔离作用，避免柜内零散接线带来的干扰与维护难题。从结构设计思路来看，整体采用了插拔式安装的基座加功能芯体的组合形式，外壳主体做了阶梯式的分层结构，一侧预留了多组等间距的接线端口位，每个端口位都做了对应的导向卡槽，能避免接线时插错位置，同时端口周边做了凸起的隔筋，相邻接线端子之间的爬电距离满足低压电控的安全规范要求，不用额外加装绝缘隔片就能满足常规工业环境的绝缘要求。模块的安装边界做了充分的适配考量，

　　背部设计了适配标准DIN导轨的卡扣结构，安装时不用额外打孔，直接卡入导轨就能完成固定，卡扣的弹性余量做了反复校核，既能保证安装后不会因为设备振动出现松脱，也能在维护时通过专用工具轻松拆卸，不会对相邻安装的其他元件造成干涉。外形尺寸上，整体采用方正的块式结构，宽度方向控制在标准导轨安装元件的常规模数范围内，高度方向预留了接线后的线缆弯曲空间，深度方向不会超出常规电控柜的安装深度要求，就算是在深度较浅的壁挂式控制箱内也能顺利安装。模块的主体壳体采用阻燃工程塑料的结构设计，内部的芯体安装位做了多组定位柱，功能电路板装入后能通过定位柱完全限位，不会因为运输或者设备运行的振动出现电路板移位，壳体的拼接处做了凹凸配合的止口结构，

　　既能提升拼接后的结构强度，也能阻挡日常环境中的灰尘进入壳体内部，避免积灰带来的接触不良问题。正面预留了状态指示灯的安装位，每个回路对应的指示灯位置都做了导光结构，不用打开柜门就能直观看到每个回路的工作状态，日常巡检时能快速排查故障点，减少停机排查的时间。在接线结构的设计上，每个接线位都做了压线螺丝的导向孔，螺丝拧入时不会出现偏斜，压线片的结构做了防滑齿设计，多股软线接入时压接牢固，不会因为长期运行出现线芯松脱的问题，同时接线位的进线口做了倒角处理，穿线时不会划伤线芯的绝缘层，降低接线过程中的绝缘破损风险。
