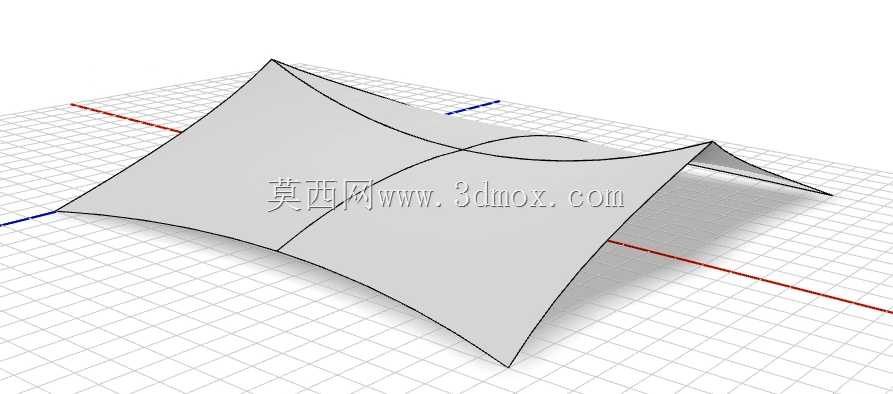

户外张拉式遮阳帆结构三维设计

　　这类张拉式遮阳帆的应用场景覆盖户外休闲区、商业外摆区、厂区临时休憩点、露天作业工位遮阳等多个户外场景，相比传统硬质遮阳棚，其自重更轻，对安装基础的荷载要求更低，适配多种无法做重型基础的场地。从实际用途来看，它主要通过张拉成型的膜面阻隔直射阳光，降低下方区域的太阳辐射得热，同时膜面的曲面造型可引导自然风从膜下流通，避免封闭遮阳结构带来的闷热感，部分高耐候材质的膜面还可兼顾短时小雨的遮挡作用。

　　设计层面首先要考虑膜面的应力分布，四个锚固端点的位置不能处于同一平面，需通过高低差形成双曲面造型，让膜面在张拉后保持均匀的预张力，避免出现局部积水兜水、膜面松弛拍打异响的问题，建模过程中需要反复调整四个角点的相对高程，结合膜材的延伸率控制张拉量，通常膜面的预张力控制在每延米1-2kN区间，既保证膜面绷紧无褶皱，又不会因为张力过大导致角点连接件过载。

　　安装边界方面，这类遮阳帆的单块覆盖跨度通常在3-6米区间，角点的锚固结构需要根据安装基面选择，混凝土基面可采用膨胀螺栓固定专用锚板，钢结构基面可采用抱箍或焊接连接耳板，若安装在墙体上则需要核算墙体的局部承压强度，避免拉裂外墙饰面。每个角点需要配置可调长度的张紧构件，比如花篮螺丝或者拉紧带，方便后期维护时二次张紧，抵消膜材长期使用出现的蠕变松弛。

　　功能特性上，曲面造型的膜面相比平面遮阳结构拥有更好的抗风性能，风荷载作用下曲面可分散部分风压，减少结构整体受力，同时膜面的倾斜角度需要结合项目所在地的太阳高度角调整，保证正午时段阳光无法直射膜下核心活动区，低角度的早晚阳光可通过调整角点高度适当遮挡。建模时需要注意膜面的边界顺滑度，避免出现折线拐点导致应力集中，膜片的裁切分块要匹配张拉后的曲面形态，保证实际安装后膜面无明显拼接褶皱，角点处需要做加强层处理，分散角点的集中拉力，避免膜材在角点位置撕裂。
