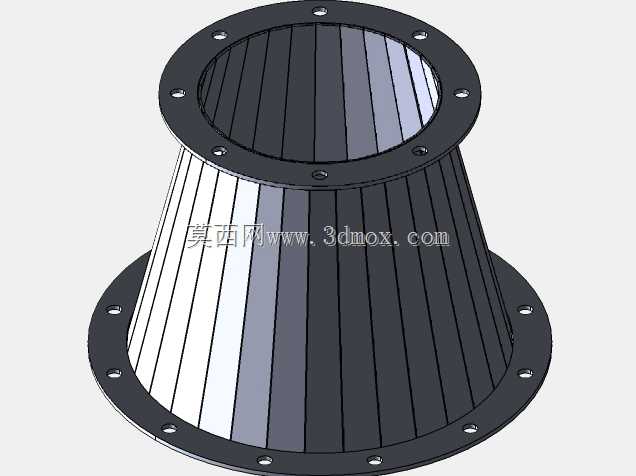

带安装法兰的锥筒形变径连接结构

　　这类带双侧法兰的锥状变径结构，在工业现场的管路布设、风道对接场景中应用十分广泛，不管是粉体输送管路的口径过渡、除尘系统的风道变径，还是小型设备的进出风口转接，都能见到这类结构的身影。从结构设计来看，整体采用同心锥台构型，两端的法兰盘与锥筒主体采用一体化成型设计，避免了拼接焊缝带来的应力集中问题，也减少了安装后的泄漏风险。两端法兰盘上均匀排布的螺栓孔，完全匹配对应公称通径的法兰安装标准，孔位的节圆尺寸、孔径大小都经过公差校核，现场安装时不需要额外扩孔或者调整对位，直接搭配对应规格的螺栓、密封垫片就能完成紧固，安装边界清晰，不会和周边的管路支架、设备壳体产生干涉。锥面的锥度设计充分考虑了介质流动的平顺性，没有出现突变的折角，

　　不管是输送气体还是粉状物料，都能减少局部涡流的产生，降低输送过程中的阻力损耗，也避免了物料在变径位置堆积堵塞的问题。锥筒外壁的竖向加强筋结构，是针对薄壁锥筒容易受压变形的问题做的优化，在不额外增加整体壁厚、控制整体重量的前提下，大幅提升了锥筒的径向抗变形能力，哪怕管路内部存在一定的负压，或者外部有轻微的磕碰，也不会出现锥面凹陷的情况。设计过程中，两端法兰的端面平面度、螺栓孔的位置度都做了严格的公差约束，保证对接后两端管路的同轴度，避免安装后出现管路偏斜、密封面压合不严的问题。法兰盘的厚度也根据对应的承压等级做了匹配，螺栓紧固时不会出现法兰翘曲的情况，密封面的平整度能够满足常规工况下的密封要求，

　　不需要额外加工密封槽就能配合橡胶垫片实现可靠密封。这类结构在实际选型使用时，只需要确认两端对接的管路通径、现场的安装空间长度，就能直接适配，不需要再做额外的结构修改，不管是用于通风系统的风口转接，还是物料输送管路的口径过渡，都能稳定发挥作用，兼顾了结构强度、安装便捷性和介质通过性能，没有多余的冗余设计，完全贴合工业现场的实际使用需求。
