带固体盖防水密封隔音罩结构设计

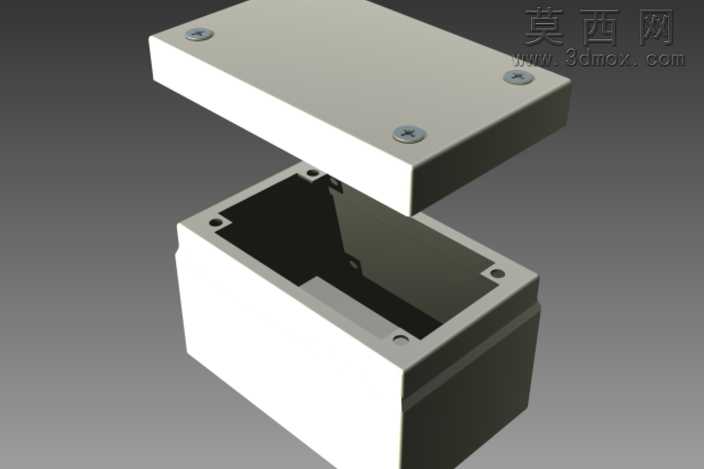

本作品为带固体盖的防水密封型隔音罩三维模型，建模过程中严格遵循工业防护壳体的设计规范，首先通过基准面定位确定壳体的整体长宽高比例，采用抽壳特征构建盒体的基础空腔结构，对盒体开口边缘做加厚翻边处理，保证与上盖配合时的结构强度与密封贴合度。上盖部分采用实体拉伸建模，对应盒体的螺丝安装柱位置精准设计沉头孔位，确保螺丝锁紧后头部完全埋入盖体表面，无凸起刮蹭风险。盒体内部预留了DIN导轨安装的卡位结构，建模时通过凸台与卡槽的配合特征还原导轨安装的限位逻辑，可直接适配标准DIN导轨的快速装配需求。密封结构部分，在盒体与上盖的贴合面设计了连续的密封垫片安装槽，槽体深度与宽度匹配常规橡胶密封垫片的尺寸，可实现装配后的IP级防水防尘效果，同时壳体的双层壁结构预留了隔音填充层的安装空间，能够有效阻隔内部元器件运行产生的噪音传递。材质渲染阶段，盒体主体采用哑光灰白色工程塑料材质，调整材质的粗糙度与漫反射参数还原工业塑料的真实质感，螺丝部件采用镀锌金属材质，添加轻微的金属反光与边缘倒角高光，密封垫片采用黑色橡胶材质，调整材质的软质反光特性区分于硬质壳体。结构设计上兼顾了防护性能与装配便捷性，盒体四角做圆角过渡处理避免应力集中，安装孔位周边做局部加厚加强筋设计，提升螺丝锁紧时的结构强度，防止长期使用出现孔位开裂问题。整体模型的装配关系清晰，上盖与盒体的开合状态可直观展示内部结构，所有特征参数均可编辑，可直接用于后续的工程出图、3D打印验证或者注塑模具开发参考，模型的细节还原度高，从沉头孔的倒角、密封槽的拔模斜度到导轨卡位的卡扣间隙都做了精准的参数化设计，符合工业级防护壳体的实际生产要求。
