多槽式径向防滑传动滑轮三维设计

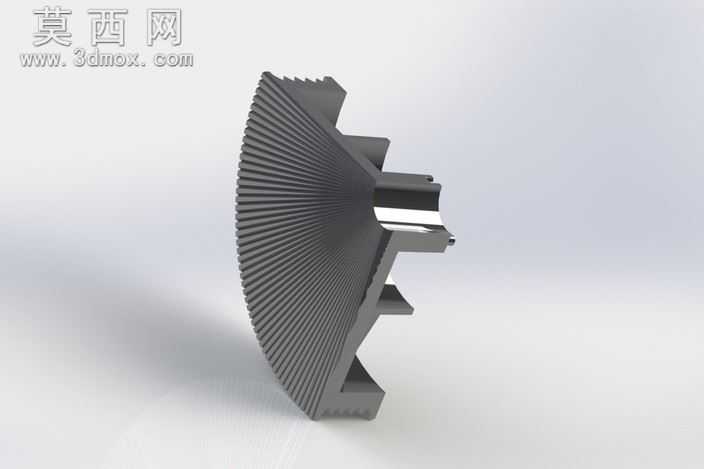

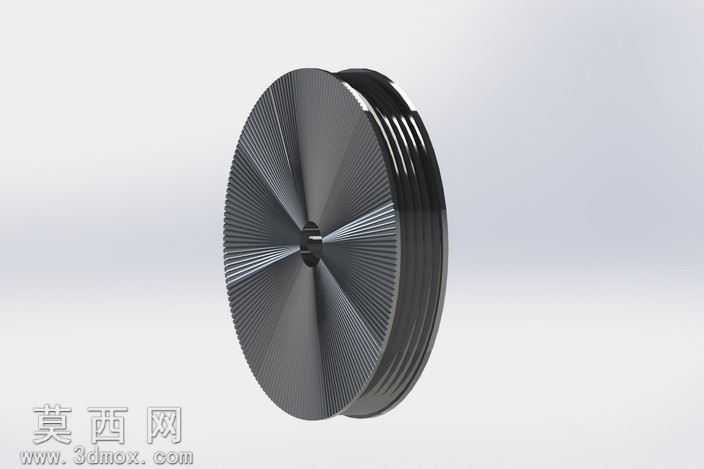

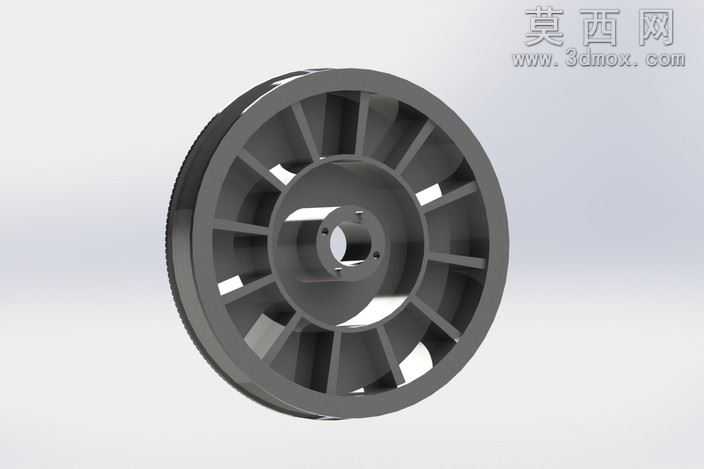

本滑轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中以回转体基础特征为核心，先绘制滑轮的轴向截面轮廓草图，通过旋转凸台命令生成滑轮的基体结构，保证轮体的同轴度与回转精度。针对轮缘部分的多道绳槽结构，采用单槽截面轮廓沿轮体周向旋转切除的方式完成，每道绳槽的槽角、槽深、槽底圆弧半径均按照通用传动滑轮的设计规范设定，确保绳索与轮槽的贴合面积充足，减少传动过程中的绳索磨损与打滑概率。轮体中心的安装轴孔采用同轴心配合基准设计，孔壁预留了标准的公差配合余量，可适配对应规格的传动轴与轴承组件，轴孔周边做了微小的倒角处理，避免装配过程中出现锐边刮伤零件的问题。轮盘的辐板表面设计了均匀分布的径向放射状防滑纹理，该纹理通过阵列特征实现，以轮体中心轴为阵列基准，将单个纹理单元沿周向等角度阵列覆盖整个辐板表面，既提升了轮体的外观质感，也可在手动调试轮体转动时增大摩擦力，方便操作调整。材质设定上，轮体主体采用硬质工程塑料或金属合金材质，渲染时赋予表面细腻的哑光金属质感，轮槽部分做了轻微的光泽区分，模拟实际使用中绳索摩擦形成的表面质感差异，整体渲染采用柔和的侧方打光，清晰呈现轮体的轮廓层次与纹理细节，还原零件的真实视觉效果。设计过程中充分考虑滑轮的力学传动特性，轮体各部分的壁厚做了均匀化处理，避免应力集中问题，多槽结构可同时适配多根绳索传动，满足不同场景下的分路传动需求，整体结构简洁规整，无冗余设计特征，既保证了零件的结构强度，也控制了整体重量，可用于教学演示、机械结构验证、传动系统虚拟装配等场景，模型的特征树结构清晰，各尺寸参数可根据实际使用需求进行调整修改，具备良好的可编辑性。
