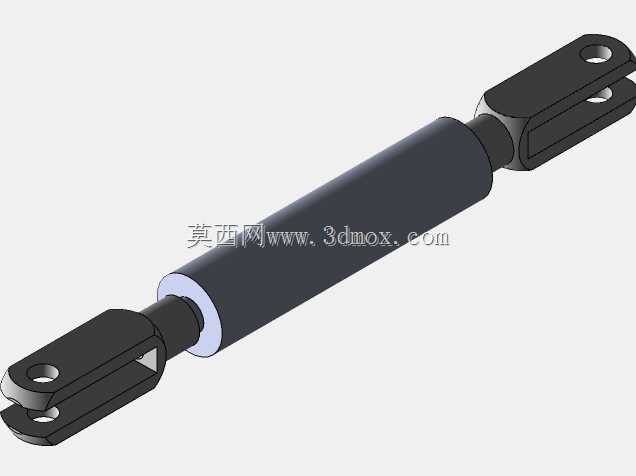

带叉形接头的可控式气支撑阻尼构件

　　这类两端带叉形铰接接头的气弹簧，在工业设备、工装夹具、民用机电产品里的应用场景非常广泛，小到设备检修门的开启支撑、工装翻盖的重力平衡，大到机床防护门的缓降限位、自动化设备上料舱门的开合助力，都能见到这类构件的身影。不同于普通圆柱螺旋压缩弹簧，它的弹力输出曲线更平缓，全程伸缩过程中力值波动极小，还能通过内部阻尼结构控制伸缩速度，避免构件快速开合带来的冲击、磕碰问题，在需要平衡重力、提供持续支撑力同时要求动作平缓的场合，适配性远高于传统金属弹簧。从结构设计逻辑来看，两端的叉形接头是为了适配铰接安装场景，安装时通过销轴穿过接头的同轴孔位，就能让气弹簧在伸缩过程中随安装面的角度变化自由摆动，不会出现别劲、卡滞的问题，接头与缸体、

　　活塞杆的连接采用刚性压装结构，保证长期往复伸缩过程中连接部位不会松脱。缸体部分采用密封式充压结构，内部充入惰性气体搭配阻尼油，活塞杆表面做了硬化耐磨处理，伸缩过程中配合导向套、密封件保证长期使用的密封性，不会出现漏气漏油导致力值衰减的问题。做三维建模的时候，需要重点关注几个安装边界尺寸：首先是完全伸展状态下的两端安装孔中心距，这个尺寸决定了气弹簧的最大支撑开度，直接关联被支撑构件的最大开启角度；其次是完全压缩后的两端孔中心距，这个尺寸要匹配构件完全闭合后的安装空间，避免出现关门后气弹簧顶死、无法完全闭合的问题；另外两端叉形接头的孔位直径、叉口开档宽度也要和配套的安装耳板尺寸匹配，保证销轴安装后既没有过大旷量，也不会出现装配干涉。

　　实际选型搭配的时候，还要根据被支撑构件的重心位置、重量计算需要的支撑力，保证开启后能稳定停在任意角度，不会出现自动回落或者开启时弹飞的问题，同时要确认安装后的摆动角度范围，避免气弹簧伸缩到极限位置时，接头与缸体端部出现硬接触磕碰，损伤密封结构。这类气弹簧的安装方向通常要求活塞杆朝下倾斜布置，保证内部阻尼油能始终浸润密封件，延长使用寿命，建模时也要把这个安装角度的空间预留考虑进去，避免后续装配时和周边的管线、结构件出现干涉。
