ABS材质圆形管道支撑固定管件支架

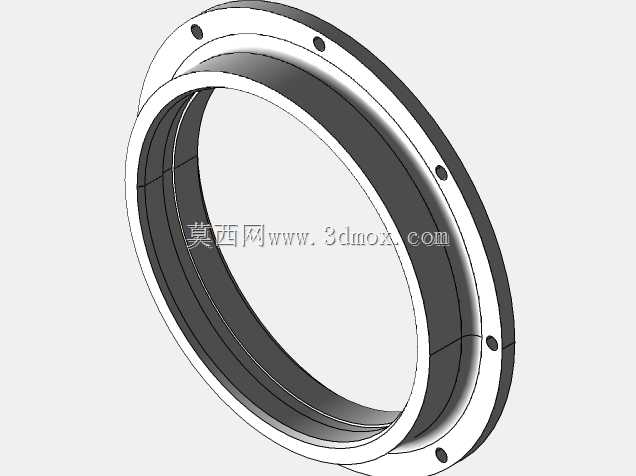

　　在流体输送管路布设、小型设备内部管线排布的场景中，这类ABS材质的圆形管件支架是很常见的管路辅件，主要承担圆形管道的径向定位、承重支撑作用，避免管线在长期运行中因自重、介质流动振动出现移位、接口松脱的问题。不同于金属材质的管支架，ABS材质本身具备不错的耐腐蚀性，自重更轻，在给排水支管、化工弱腐蚀介质管路、设备内部通风圆管的固定场景中适配性很强，不会像金属支架那样在潮湿环境下出现锈蚀污染管路的问题。从结构设计来看，这款支架采用分体式法兰对接结构，整体为环形嵌套设计，内环面和管道外径做适配贴合，外环法兰边均匀分布安装孔，可通过螺栓直接固定在墙面、设备壳体或者安装基座上，安装时不需要对管道做额外的焊接、打孔加工，

　　只需要将两个半环扣合在管道对应位置，锁紧法兰边的连接螺栓，再通过外圈安装孔完成基座固定即可，安装效率比传统焊接式管架高很多。设计过程中需要重点控制内环的尺寸公差，保证和管道外壁的贴合度，既不能过紧导致安装时卡涩损伤管道外壁，也不能间隙过大导致管道固定后出现径向窜动；法兰边的安装孔位置要和常用的安装基座孔位匹配，孔边做倒角处理避免螺栓安装时出现应力集中。支架的轴向宽度根据支撑的管道管径做匹配，针对常用的中小管径圆管，轴向宽度控制在能覆盖管道接触应力分散的范围即可，避免过宽造成材料浪费，也防止过窄导致支撑压强过大压损塑料管道外壁。法兰边的厚度经过受力校核，能够承担对应管径管道满介质运行时的静载荷，同时预留一定的抗振动余量，

　　适配设备运行时的小幅振动工况，不会出现法兰断裂的问题。这类支架在实际选型时，需要先确认待固定管道的实际外径，匹配对应内环尺寸的规格，同时确认安装面的孔位距离，保证安装孔能够对齐，固定螺栓的长度要根据法兰厚度、安装基座厚度合理选择，避免螺栓过长干涉其他部件或者过短导致锁紧力不足。在三维建模过程中，要重点还原环形配合面的公差配合关系，法兰安装孔的位置度，以及分体结构的对接止口设计，止口结构能够保证两个半环扣合时的同轴度，避免安装后支架出现错位，导致管道受力不均。
