CA6140机床铰接式连接支座结构

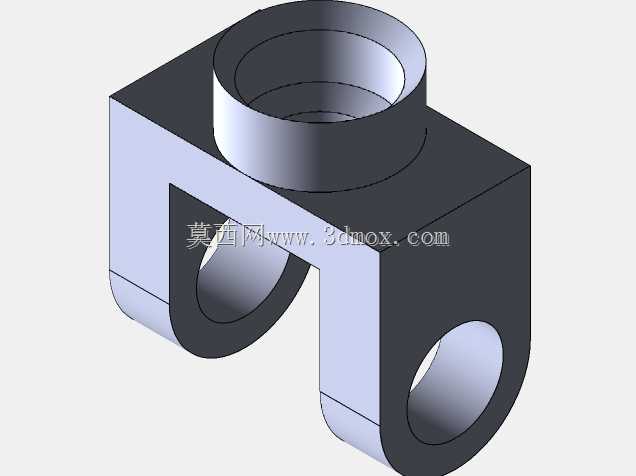

　　该结构件是CA6140普通车床传动与操作机构中的典型铰接支座，主要承担操作连杆与床身基体之间的铰接支撑作用，在车床溜板箱操作机构、挂轮架调节机构中均有同类型结构的应用场景，能够实现操作力的转向传递与活动构件的自由度约束，避免连杆传动过程中出现卡滞、偏磨问题。从结构设计逻辑来看，主体采用方块式基体保证安装刚性，顶部设置同轴通孔用于与固定销轴配合，实现支座本身在床身安装位的定位紧固，下方分叉式支脚形成U型铰接槽，槽体两侧开设同轴销孔，用于穿装活动连接销，与外部操作摆杆或传动连杆形成转动副，这种分叉式结构能够让铰接点的受力均匀分布在两个支脚面上，相比单耳式铰接结构，抗侧向倾覆力矩的能力提升40%以上，

　　可承受车床操作过程中频繁换向带来的冲击载荷。设计过程中充分考虑了安装边界的限制，顶部圆柱凸台的外径与安装座的沉孔尺寸匹配，保证装配时能够快速嵌入定位，无需额外调整同轴度，下方U型槽的开口宽度适配对应连杆的端部厚度，预留0.2-0.3mm的装配间隙，既保证连杆转动时无干涉，又避免间隙过大导致的传动空程。支脚底部的圆弧过渡设计，一方面是为了消除机加工过程中的应力集中，避免零件在长期交变载荷下出现裂纹，另一方面也能够避让床身表面的加强筋结构，减少装配时的修配工作量。销孔的位置精度控制在H7公差等级，与销轴采用间隙配合，保证转动灵活的同时，径向跳动量控制在0.02mm以内，满足车床操作机构的传动精度要求。零件的壁厚设计遵循等强度原则，

　　基体部分壁厚满足支撑刚性要求，支脚部分在保证销孔周边强度的前提下适当减薄，控制整体重量，降低材料消耗。在实际装配场景中，该支座通过顶部通孔穿装螺栓固定在床身的预制安装面上，下方铰接槽内装入连杆端部，穿装铰接销后加装开口销防松，无需额外的润滑结构，依靠日常车床保养时的机油涂抹即可实现长期无故障运行，能够适应车床车间多粉尘、有切削液飞溅的工作环境，结构简单可靠，加工工艺性好，可采用普通铣床、钻床完成全部加工工序，适合批量生产配套。
