CA6140车床用铰接式支撑轴承座结构

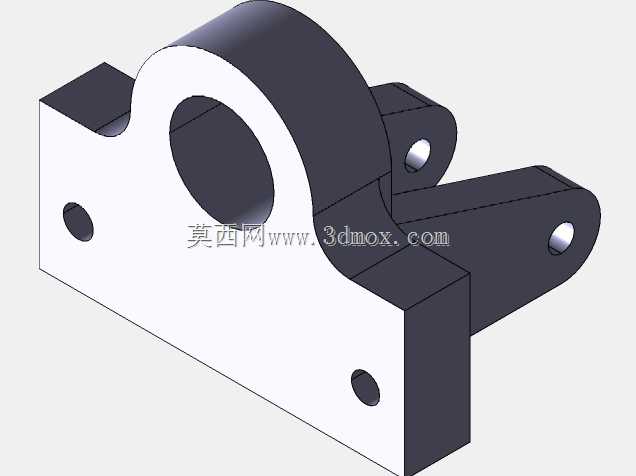

　　该零件为CA6140普通车床进给箱部位的铰接式支撑座，主要承担轴类零件的回转支撑与相邻连杆机构的铰接定位功能，在车床进给传动链路中，既需要为光杆或操纵轴提供稳定的回转支撑基准，也要配合外部拨叉连杆完成档位切换时的摆动动作，是车床操纵系统与传动系统衔接位置的关键受力零件。从结构设计逻辑来看，主体采用一体式铸钢坯加工思路，底部为平整安装基面，开设两个沉头安装孔，用于将整个座体固定在车床床身的预制安装凸台上，安装时需保证基面与床身贴合面的平面度误差不超过0.02mm，避免装配后出现支撑孔同轴度偏差，加剧轴套磨损。主体中部的大直径通孔为轴系安装位，孔内壁预留有轴承安装台阶，可适配深沟球轴承或铜套的压装需求，孔的端面设计有止口结构，

　　用于限制轴承外圈的轴向窜动，保证轴系回转时的径向跳动控制在允许范围内。座体向侧方延伸的两个带孔支耳为铰接连接位，两个支耳的同轴度要求控制在0.015mm以内，用于连接操纵连杆，当扳动车床进给档位手柄时，连杆可绕该铰接孔带动支撑座内部的滑移齿轮完成档位切换，支耳孔内设计有油槽，可定期注入润滑脂降低铰接销轴的磨损速率。从安装边界来看，零件整体宽度适配CA6140车床床身侧壁的安装空间，底部安装孔的孔距与床身预制螺纹孔完全匹配，无需额外进行安装面的二次加工；侧方支耳的外伸长度经过校核，不会与周边的进给光杆、操纵杆发生运动干涉，当连杆绕铰接点摆动至极限位置时，支耳与相邻零件的最小安全间隙保留有3mm以上，避免运行过程中出现磕碰。

　　结构设计时特意将主体支撑部分与铰接支耳做了加厚过渡处理，过渡位置采用圆角应力释放结构，避免车床长期运行过程中，受换挡冲击力与轴系回转振动的双重作用出现应力开裂；零件的非加工面保留铸造拔模斜度，加工面的粗糙度根据功能差异做了区分，安装基面与轴承孔内壁粗糙度达到Ra1.6，铰接孔内壁粗糙度达到Ra3.2，非配合面粗糙度为Ra12.5，在满足使用强度的前提下尽可能降低加工成本。
