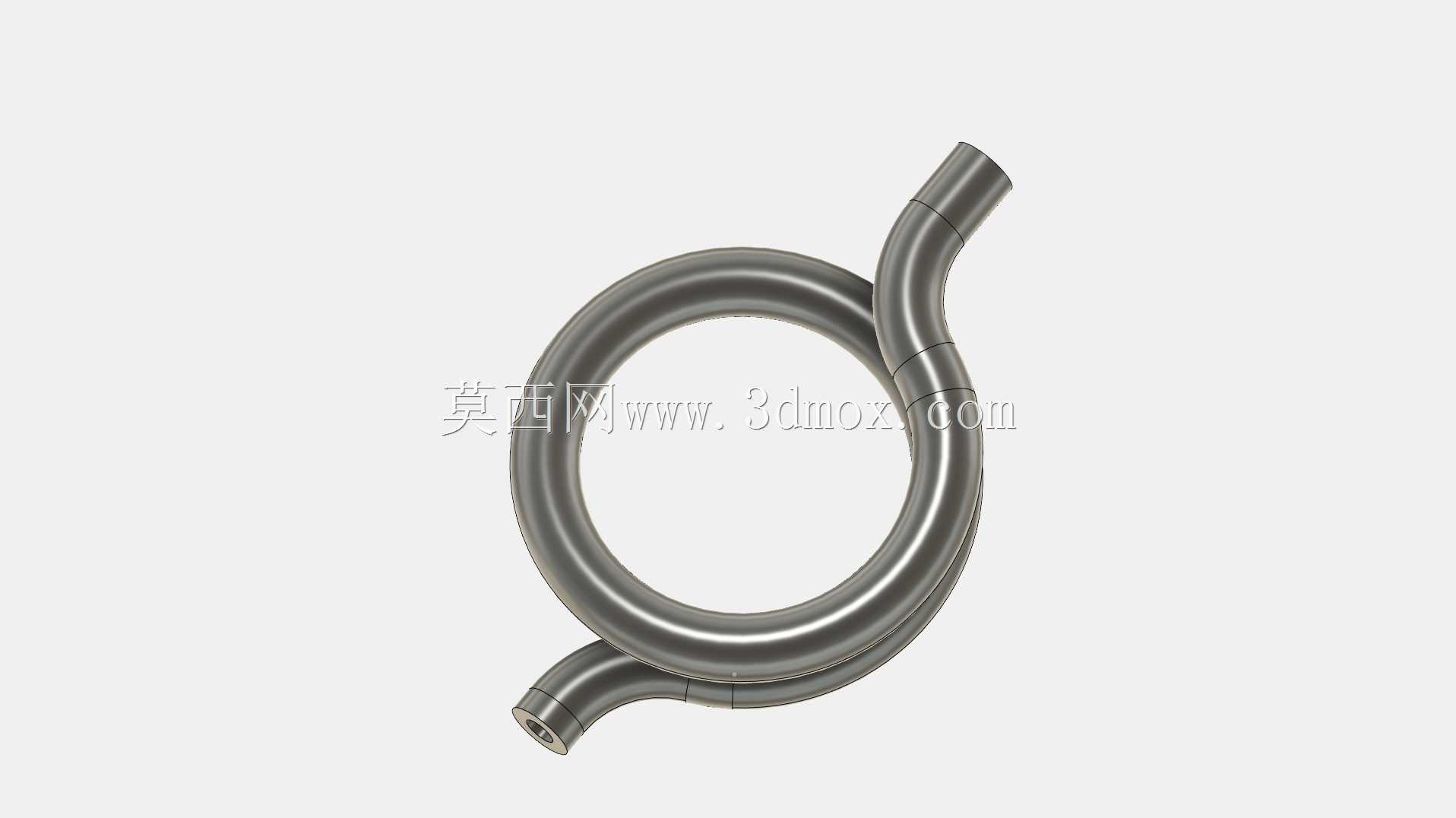

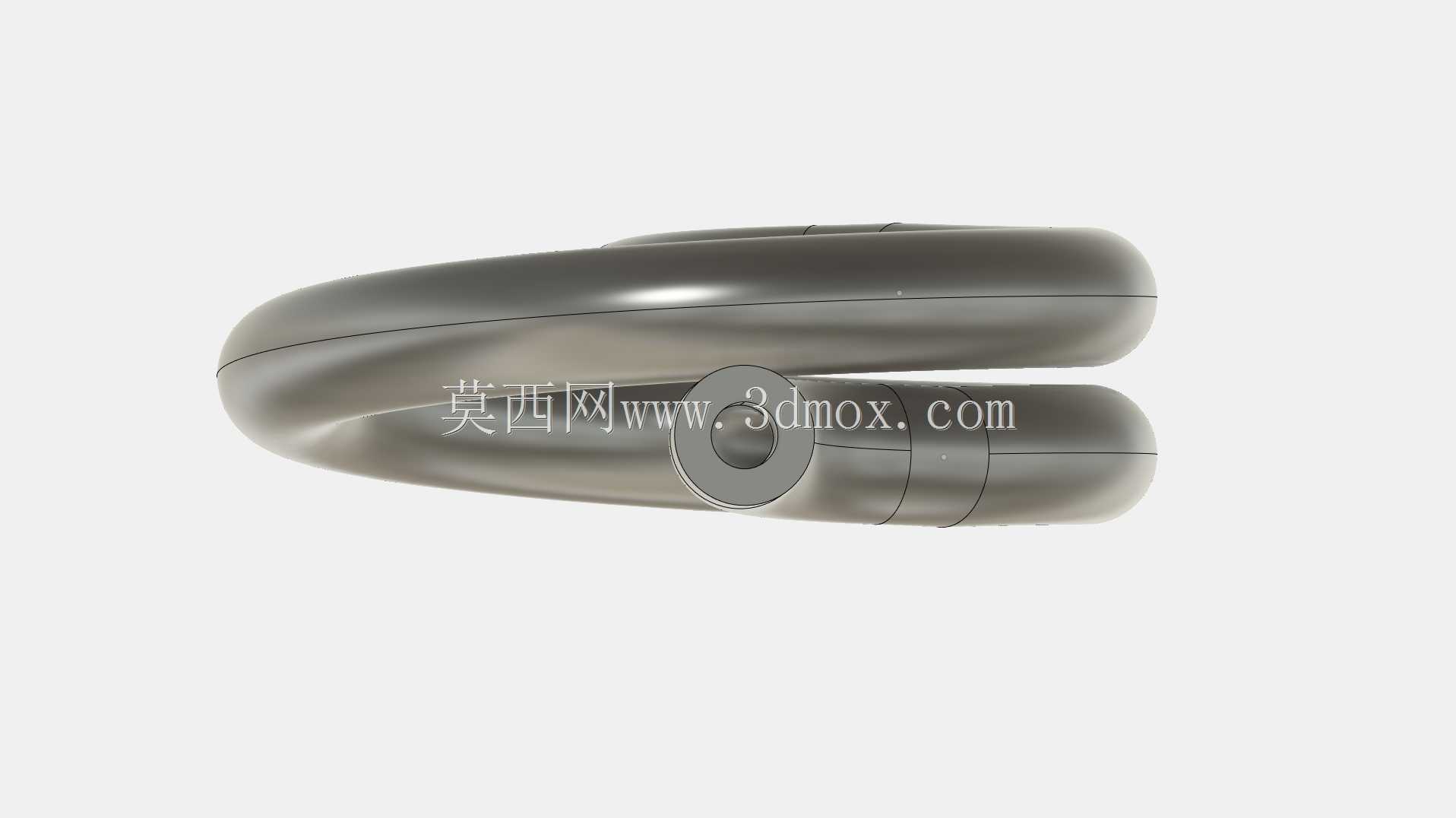

内径31.9mm螺旋弯管压力缓冲结构

　　这类螺旋弯管结构常被用在压力测量管路的前端布设场景中，当管路内输送的介质存在瞬时压力脉动、温度骤变的工况时，螺旋段的弯曲结构可以通过自身的形变余量缓冲压力冲击，避免直连状态下的压力波动直接作用在压力表等测量元件上，大幅降低测量元件的损坏概率，同时也能减少介质温度快速传导对测量精度的干扰。从结构设计逻辑来看，整根管件采用等通径的弯制思路，全程内径保持31.9mm，不会因为管路弯折出现通径缩颈的问题，能保证介质在管内流动时的阻力处于合理区间，不会因为局部截面变化造成额外的压损。螺旋段的回转半径设置为125mm，这个尺寸参数是结合管路的形变补偿能力、安装空间占用两个维度平衡后的结果，过小的螺旋半径会造成弯制处管壁应力集中，

　　长期受压力交变作用容易出现开裂泄漏，过大的螺旋半径则会占用过多安装空间，不利于现场紧凑布局。两端的直管段做了定向延伸设计，两个接口的朝向呈垂直错位状态，适配现场常见的垂直走向转水平走向的管路接驳需求，不需要额外增加转接弯头就能完成安装，减少了管路的连接节点，也就降低了潜在的泄漏点。建模过程中需要重点管控弯管处的壁厚均匀性，弯制过程中管材外侧受拉伸壁厚减薄、内侧受挤压壁厚增厚的特性要在模型中有所体现，不能简单用等壁厚的圆环沿路径扫掠就完成建模，要结合实际弯管工艺的形变规律调整截面参数，保证后续做有限元应力分析时的结果和实际工况匹配。安装边界上，螺旋段的整体外轮廓要和周边的设备结构、其他管路预留至少10mm的间隙，

　　避免设备运行时的振动造成管路和周边部件的摩擦磨损，两端接口的接驳处要预留足够的操作空间，方便后期做密封紧固和维护拆卸。在流体输送的场景中，这种螺旋结构还能对管路内的介质紊流起到一定的整流作用，打散大的紊流涡团，让介质流动状态更平稳，提升后端测量参数的稳定性。
