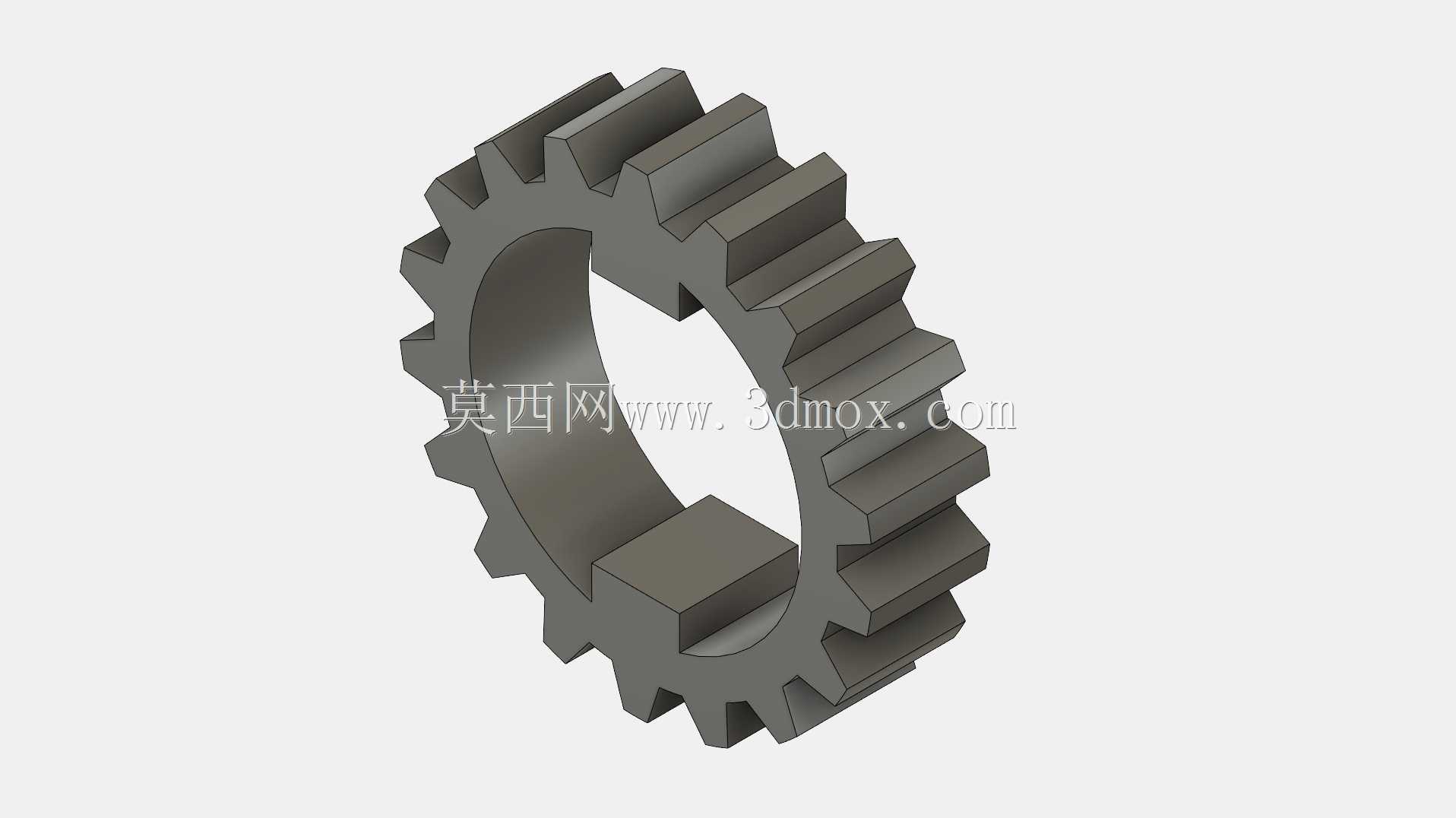

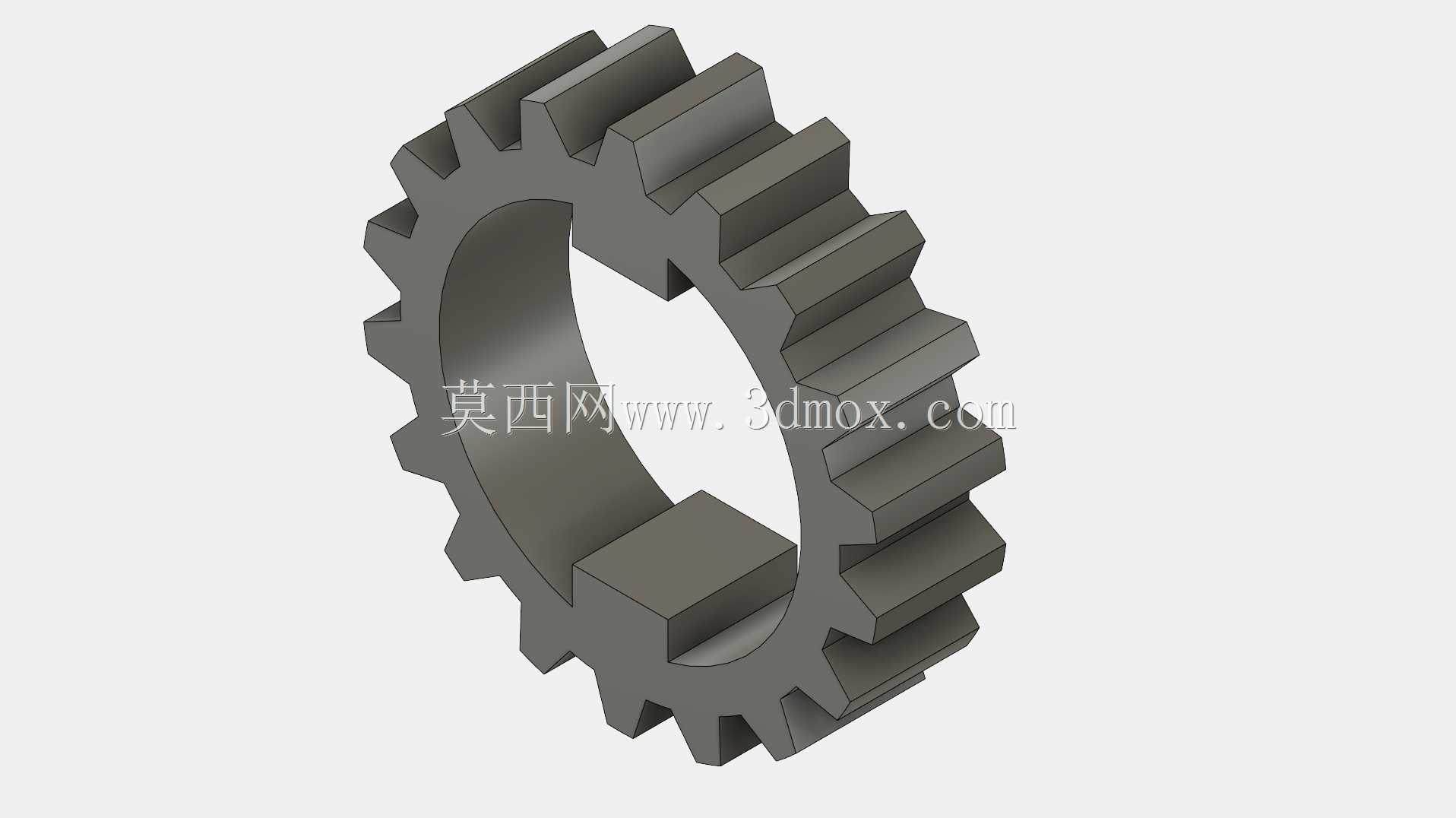

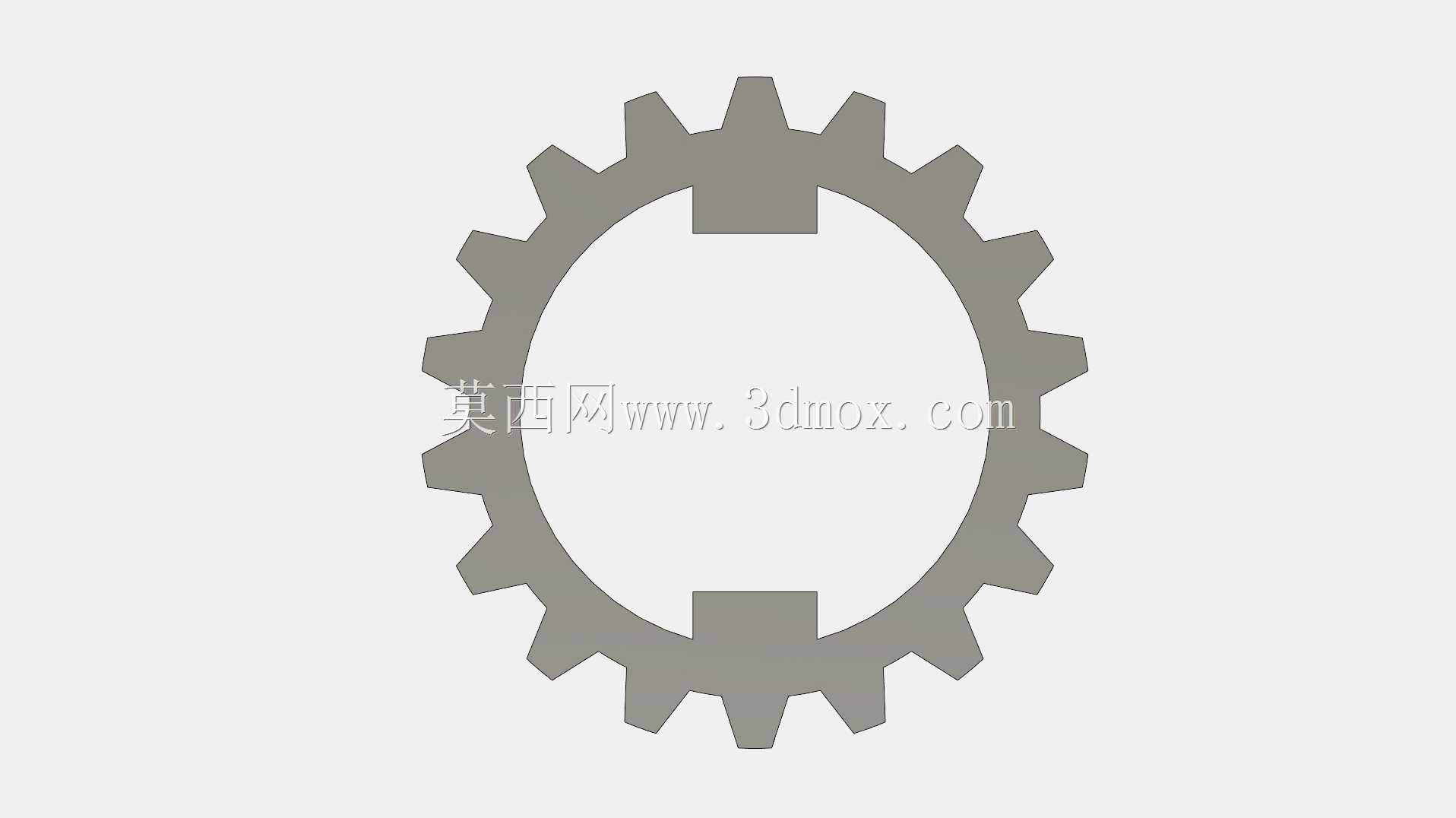

CA6140车床排挡用内花键直齿圆柱齿轮

　　这款内花键直齿圆柱齿轮，是CA6140普通车床主轴箱排挡机构里的核心传动零件，日常加工中接触这类零件的结构设计，首先要明确它在整机里的实际作用——车床主轴箱通过滑移齿轮的啮合切换实现不同转速输出，这款齿轮就是排挡滑移组里的关键啮合件，负责传递主轴箱内的设定扭矩，同时配合拨叉的轴向滑动完成不同传动比的挡位切换，直接决定车床转速切换的顺畅度与传动稳定性。从结构设计逻辑来看，齿部采用标准直齿圆柱齿形，没有螺旋角带来的轴向分力，更适配拨叉驱动的轴向滑移工况，换挡时不会因为轴向分力导致卡滞，齿顶与齿根的过渡圆角做了等半径处理，能降低换挡啮合瞬间的冲击应力，避免长期频繁换挡出现齿部崩角的问题。内孔采用矩形花键结构，和花键轴配合时，

　　既可以实现沿轴向的顺畅滑移，又能保证周向的传动精度，花键的定心方式采用大径定心，配合间隙控制在0.02-0.04mm区间，既不会因为间隙过大导致传动时齿轮径向跳动超差，也不会因为间隙过小出现换挡滑移卡涩的问题。从安装边界来看，齿轮的齿顶圆直径、齿宽、内花键的大径小径尺寸，完全匹配CA6140车床主轴箱内对应安装轴的轴段长度、相邻齿轮的轴向间距，安装时不需要额外修磨箱体或轴件，直接替换原有磨损齿轮即可，齿部的端面做了15度的倒角处理，换挡时能快速导入啮合位置，减少打齿风险。实际应用场景里，这类齿轮除了用于原厂车床的备件替换，也可用于小型传动原型的搭建，甚至可以直接通过3D打印制作验证件，用于教学演示齿轮传动、机床排挡机构的工作原理，

　　打印件虽然不能承受金属件的切削负载，但足够满足结构验证、原理展示的需求。设计这类齿轮时，首先要校核齿根弯曲强度，因为车床在重切削工况下，传动扭矩会瞬间升高，齿根如果强度不足会出现断齿问题，其次要控制花键的形位公差，花键的对称度误差要控制在0.015mm以内，否则滑移时会出现偏磨，缩短零件使用寿命，齿部的精度等级选8级精度即可，不需要过高的加工精度，既能满足传动平稳性要求，又能控制加工成本，适配普通车床的备件加工需求。
