汽车PCB板用双路保险丝安装插座结构

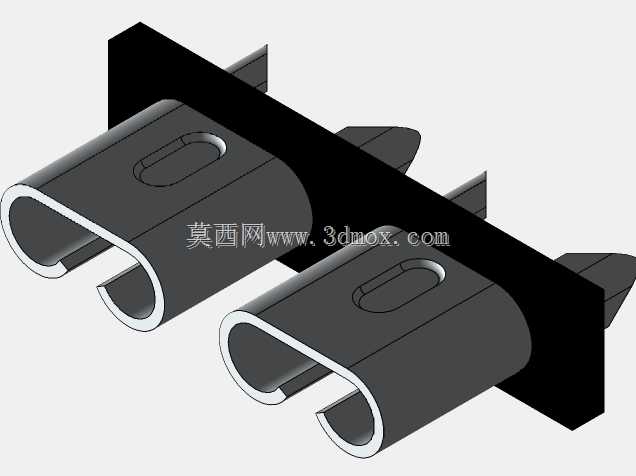

　　这款双路保险丝插座是面向车载PCB板载安装场景设计的电路保护接插部件，主要适配汽车车身电控回路、车载辅助电器供电回路的过流保护安装需求，在车载BCM控制模块、车载影音供电板、车载小功率配电单元的PCB板上都能见到这类部件的应用，用来给两路独立的低压直流回路提供保险丝的承载与接插通路，避免单路过流故障波及整条供电链路。从结构设计来看，整体采用一体化冲压折弯成型的导电金属主体搭配绝缘安装基座，两个独立的保险丝插装腔采用平行并排布局，每个腔体都做了卷边抱合式的插接口，能够紧密贴合插装式片状保险丝的金属插脚，降低接触电阻，避免车辆行驶过程中振动带来的接触松脱、打火问题。基座部分设置了两个对称的定位插脚，

　　能够直接插入PCB板对应的预开孔内完成波峰焊固定，不需要额外的螺丝锁附结构，适配汽车电子产线的自动化SMT+波峰焊生产流程，安装定位公差控制在±0.1mm范围内，能够保证插装保险丝时的对位精度，不会出现插脚偏斜导致的装配卡滞。设计过程中特意将两个插装腔之间做了绝缘隔离挡墙，避免两路保险丝之间因为金属碎屑、凝露导致的爬电短路问题，挡墙高度高出保险丝安装平面2mm，满足车载电子12V/24V低压系统的爬电距离要求。插座的接插端采用开口式抱簧结构，自身具备足够的弹性夹持力，保险丝插拔寿命可以满足车载部件全生命周期的维护更换需求，不需要因为夹持力衰减更换整个基座。整体安装边界紧凑，在PCB板上占用的投影面积远小于两个独立保险丝座的拼接尺寸，

　　能够有效节省车载电控板的布板空间，对于布局紧凑的小型车载控制模块来说，这种集成式双路插座的空间优势非常明显。导电部分采用镀锡铜材冲压成型，兼顾导电性能与耐氧化能力，能够适应车载环境-40℃到85℃的工作温度范围，不会因为长期高低温循环出现接触性能下降的问题。基座的固定插脚同时承担电气连接与机械固定的作用，焊接后能够提供足够的抗拉力，承受车辆行驶过程中的持续振动冲击，不会出现焊盘脱落、部件松脱的故障。
